OPTIMOD 8700i FM+HD DIGITAL + RDS/RBDS

Visión general

El procesador de audio OPTIMOD 8700i tiene características exclusivas como Xponential Loudness™ que devuelve a la vida la música hipercomprimida, revelando los detalles y aumentando el impacto a la vez que reduce la fatiga y la distorsión de la escucha. Con su corrector de fase Multipath Mitigator se puede reducir la distorsión multipath sin comprometer la separación estéreo y gracias al Sintetizador Subarmónico se puede añadir un moderno golpe de bajos a las grabaciones más antiguas. Le proporciona la tecnología de limitador MX de Orban, que reduce la distorsión, mejora el "punch" transitorio y minimiza la pérdida de alta frecuencia inducida por la preénfasis. Otras características destacadas son la interfaz Dante que proporciona AoIP doblemente redundante con soporte AES67, su interfaz digital MPX, un servidor de streaming incorporado para propósitos de monitoreo y fuentes de alimentación doblemente redundantes monitoreadas y alarmadas, así como relés de desvío de seguridad para una operación despreocupada 24/7.

Características principales

Configuración rápida del procesador de audio

Esta característica proporciona un procedimiento guiado y sistemático para configurar su procesador de audio 8700i.

Preajustes de fábrica y MENOS MÁS control

El OPTIMOD 8700i viene con una variedad de preajustes de fábrica que puede utilizar como base para crear su propio procesamiento de sonido de firma. Orban está encantado de ayudarle a encontrar la configuración perfecta para su estación. El fácil ajuste MENOS-MAS del procesamiento de la dinámica permite a cualquiera obtener excelentes resultados, mientras que los expertos en procesamiento de audio pueden afinar sus preferencias exactas con el Control Intermedio o Avanzado.

Algoritmo Xponential Loudness

El algoritmo Xponential Loudness™ reduce el cansancio de la escucha y realmente mejora la audición de los oyentes mediante la psicoacústica adaptativa. Revive la música que ha sido "hipercomprimida" en la masterización y/o pasada a través de la compresión con pérdida, como el MP3. Es como una lupa de audio que saca a relucir los detalles ocultos, aclarando el audio e inspirando a las audiencias a escuchar más tiempo.

Sintetizador subarmónico

El Sintetizador Subarmónico crea energía una octava por debajo de la energía del programa en el rango de 50-90 Hz cuando dicha energía no está presente en la entrada y cuando se detecta la música. Añade puñetazos y golpes al material antiguo, conservando la musicalidad.

"Mitigador multitrayecto" Corrección del sesgo de fase izquierda/derecha

Aplicado a las cadenas de procesamiento de radio analógicas y digitales, el corrector de inclinación de fase minimiza la energía L-R que puede causar distorsión multitrayecto, a la vez que evita el filtrado en peine en los receptores mono y estéreo cuando se mezclan.

"Control de "Pico Verdadero

El control "True Peak" está disponible para el procesamiento de radio digital con una precisión mejor que 0,5 dB. Para el material típico del programa, la precisión es de 0,2 dB.

Control de potencia de multiplexación ITU BS-412

Un mejorado Controlador de Potencia Multiplex BS-412 proporciona un nuevo algoritmo ajustable por el usuario y adaptable al programa para hacer la operación más suave y sutil.

ITU-R BS.1770-4 Control de sonoridad

El control de la sonoridad está disponible para las cadenas de procesamiento de radio digital y analógica en los países que aplican un límite de sonoridad BS.1770 a las emisiones de radio digital y/o analógica.

Limitador/Cortador compuesto

Un limitador compuesto patentado de "Interpolación de media cosina" que proporciona una excelente protección espectral del tono piloto y de los SCA (incluyendo el RDS). Si prefiere el sonido del recorte compuesto convencional, también ofrecemos un recortador compuesto derrotable con protección espectral para el tono piloto y las subportadoras. El clipper compuesto acciona el limitador compuesto, que sirve como compensador de sobreimpulso para el clipper compuesto cuando está activo.

Operación del codificador estéreo SSB

Permite que el modulador de subcanal estéreo de su codificador estéreo funcione en un modo experimental compatible de banda lateral única/banda lateral vestigial. En el modo SSB, el modulador de subcanal actúa como un generador de SSB puro para material L-R en la gama de frecuencias de 150 Hz a 17 kHz y como un generador de banda lateral vestigial por debajo de 150 Hz.

Salida del monitor de DJ de bajo retardo

El limitador MX, el mitigador multitrayecto y el sintetizador subarmónico añaden un retardo que hace poco práctico para el talento monitorear todas las estructuras de procesamiento fuera del aire con auriculares. Una nueva cadena de monitorización de auriculares dedicada (con un retraso de unos 6 ms) proporciona un procesador FM completo de cinco bandas que permite marcar la cantidad de "sonido de recorte FM" que se prefiera.

Salida del monitor de flujo

Utilizado con la aplicación de control remoto del 8700i, el monitor de transmisión facilita la comprobación o la mejora del sonido característico de la estación cuando no se puede recibir la señal de FM procesada del 8700i fuera del aire. La función de transmisión en flujo le permite

MPX digital

La salida compuesta digital AES3 de 384/192 kHz que es compatible e interoperativa con el estándar de 192 kHz que están implementando varios fabricantes de transmisores.

Entrada de referencia de 10 MHz/Wordclock

10 MHz/entrada de referencia del reloj de arena: Una entrada de referencia permite que el reloj interno del DSP, la frecuencia del tono piloto estéreo y la frecuencia de muestreo de la salida compuesta digital se bloqueen en una señal de referencia de 10 MHz o 1 x reloj de palabra, lo que facilita el funcionamiento en red de frecuencia única (SFN) y en red de frecuencia casi única (N-SFN).

Relés de derivación de seguridad

Las entradas y salidas analógicas y digitales AES3 tienen relés de derivación de seguridad de cable duro en caso de fallos de hardware o de alimentación.

Fuentes de alimentación dobles

Las fuentes de alimentación dobles del 8700i con entradas de línea de CA independientes proporcionan un funcionamiento redundante para asegurar el máximo tiempo de funcionamiento. Ambas fuentes de alimentación se supervisan permanentemente y, en caso de fallo, se genera una alarma.

RDS

El procesador de audio 8700i tiene un generador de RDS/RBDS con todas las funciones incorporadas que soporta valores de RDS estáticos y dinámicos.

Modo de prueba de bypass y generador de tonos

Se puede invocar el modo de prueba de derivación localmente, por control remoto o por automatización para realizar una prueba del sistema de radiodifusión o para comparar fácilmente el sonido original y el procesado. Un generador de tonos de línea incorporado facilita el ajuste rápido y preciso de los niveles.

Soporte SNMP

La función SNMP (Simple Network Management Protocol) le permite controlar el estado de su OPTIMOD y enviar notificaciones de alarma a través de la conexión Ethernet del OPTIMOD a su red.

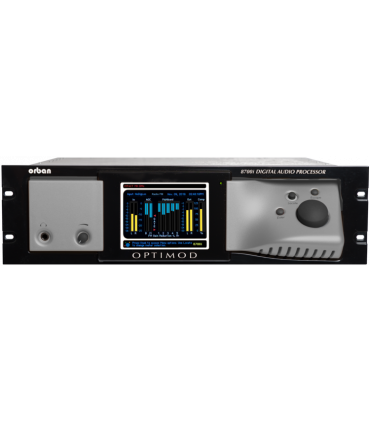

Control remoto u operación en el panel frontal

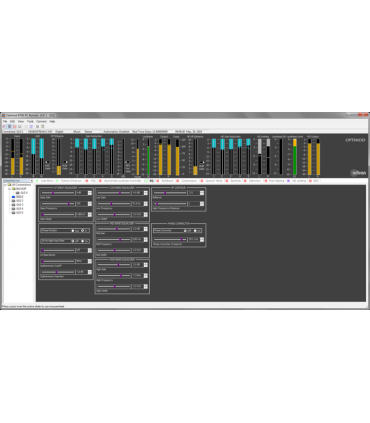

Puede operar y configurar el 8700i Audio Processor cómodamente a través del software para PC de Windows suministrado, utilizando su red local o Internet. Alternativamente, todas las funcionalidades también están disponibles a través del panel frontal con su pantalla de color.

Especificaciones

Respuesta de frecuencia (Modo Bypass; Cadena de procesamiento analógico):

Sigue la curva estándar de preénfasis de 50µs o 75µs ±0,10 dB, 2,0 Hz - 15 kHz. La salida analógica izquierda/derecha y la salida digital pueden ser configuradas por el usuario para una salida plana o preenfatizada.

Tasa de muestreo:

64 kHz a 512 kHz, dependiendo del procesamiento que se realice.

Ruido:

El piso de ruido de salida dependerá de la ganancia que se haya configurado en el procesador (Limit Drive, AGC Drive, Two-Band Drive y/o Multiband Drive), el nivel de compuerta, la ecualización, la reducción de ruido, etc. Se rige principalmente por el rango dinámico del convertidor A/D, que tiene una relación sobrecarga/ruido especificada de 110 dB. El rango dinámico del procesamiento de la señal digital es de 144 dB.

Distorsión total del sistema (sin énfasis, 100% de modulación):

<0,01% de THD, 20 Hz - 1 kHz, aumentando a <0,05% a 15 kHz. <0,02% de distorsión SMPTE IM.

Separación total del sistema:

> 55 dB, 20 Hz - 15 kHz; 65 dB típico.

Polaridad (modos de dos bandas y bypass):

Se mantiene la polaridad absoluta. La señal positiva en la entrada dará como resultado una señal positiva en la salida cuando los controles de polaridad de HD y FM se ajusten a POSITIVO.

Control de pico en la salida de HD:

El limitador de picos se sobremuestrea a 256 kHz, produciendo un sobreimpulso en el peor de los casos de 0,5 dB en la salida analógica y para todas las frecuencias de muestreo de salida. (Para lograr este rendimiento a una frecuencia de muestreo de salida de 32 kHz, es necesario ajustar la frecuencia de corte del filtro pasabajos de HD del 8700i a 15 kHz).

Retraso

Retraso de la diversidad de FM analógica derrotable:

0,27 a 12,0 segundos, ajustable en incrementos de una muestra a una velocidad de muestreo de 64 kHz para permitir que los retardos de las trayectorias analógicas y digitales en el sistema de radio de alta definición se correspondan en la salida del receptor. El retardo relativo entre las salidas de radio HD/digital y FM analógica se mantiene constante independientemente de la estructura en funcionamiento. El retardo puede modificarse mediante el software 8700i PC Remote, mediante SNMP y mediante comandos de tipo Telnet (control de terminal) a través de los puertos serie y Ethernet. Varios fabricantes fabrican monitores de radio HD que pueden ajustar el retardo de diversidad del 8700i mediante el control del terminal para compensar los cambios en el retardo de HD que puedan producirse en cualquier otra parte del sistema de transmisión. Para evitar la introducción de artefactos en la ruta analógica de FM, su retardo se mantiene constante y el retardo de HD se varía si el ajuste no excede de ±1,3 segundos.

Retraso de procesamiento mínimo:

Depende de la estructura de procesamiento. Normalmente, 17 ms para la latencia normal de cinco bandas, 13 ms para la baja latencia de cinco bandas, 3,7 ms para la ultra baja latencia de cinco bandas y 17 ó 22 ms para la de dos bandas, dependiendo de la estructura de cruce elegida. Los preajustes MX tienen aproximadamente 270 ms de retardo. El mitigador multitrayecto añade 146 ms de retardo adicional, y puede ser obviado en situaciones como las transmisiones exteriores donde el talento necesita monitorear fuera del aire. El sintetizador subarmónico derrotable añade 67,5 ms de retardo cuando está activo.

Retraso del procesador de monitorización de auriculares:

El procesador de monitorización de auriculares dedicado de bajo retardo tiene 6 ms de retardo y proporciona una cadena de procesamiento FM completa, incluyendo un compresor de 5 bandas y un clipper FM anulado por distorsión. El accionamiento del clipper es ajustable para permitir la marcación de la cantidad preferida de "sonido de clipper FM".

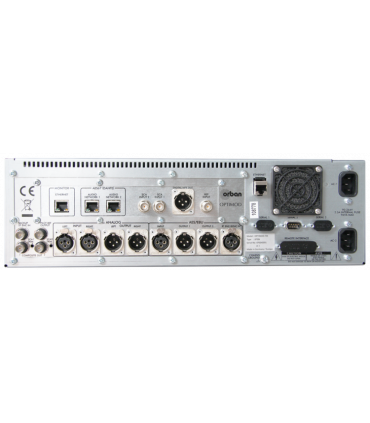

Entrada de audio analógico

Configuración:

Estéreo.

Impedancia:

> 10kΩ impedancia de carga, electrónicamente balanceada1.

Nivel de entrada nominal:

Software ajustable de -4,0 a +13,0 dBu (VU).

Nivel de entrada máximo:

+27 dBu.

Conectores:

Dos XLR, hembra, EMI-suprimido. Pin 1 chasis a tierra, Pines 2 (+) y 3 electrónicamente balanceados, flotantes y simétricos.

Conversión A/D:

Convertidor delta sigma sobremuestreado de 24 bits 128x con filtro antialias de fase lineal.

Filtro:

RFI filtrado, con filtro de paso alto a 0,15 Hz.

Salida de audio analógico

Configuración:

Estéreo. La salida analógica puede emitir la señal procesada de FM analógica, la señal procesada de radio digital o la señal de monitorización de bajo retardo. La señal procesada FM puede ser plana o preenfatizada (a 50µs o 75µs), seleccionable por software.

Impedancia de la fuente:

50Ω, electrónicamente balanceada y flotante.

Impedancia de carga:

600Ω o mayor, balanceada o no balanceada. No se requiere ni se recomienda la terminación.

Nivel de salida (100% de modulación de pico):

Ajustable de -6 dBu a +24 dBu de pico, en 600Ω o mayor carga, ajustable por software.

Señal a ruido:

> = 90 dB sin ponderar (Modo de derivación, sin énfasis, ancho de banda de 20 Hz - 15 kHz, referido a una modulación del 100%).

Crosstalk:

<= -70 dB, 20 Hz - 15 kHz.

Distorsión:

<= 0,01% THD (Modo Bypass, des-enfatizado) 20 Hz - 15 kHz de ancho de banda.

Conectores:

Dos XLR, macho, EMI-suprimido. Pin 1 chasis a tierra, Pines 2 (+) y 3 electrónicamente balanceados, flotantes y simétricos.

Conversión D/A:

24 bit 128x sobremuestreados.

Filtrado:

RFI filtrado.

Bypass del cableado:

Al quitarle la energía al Optimod, se conectarán las entradas de audio izquierda y derecha a las salidas de audio izquierda y derecha a través de un relé.

Entrada de audio digital

Configuración:

Estéreo por el estándar AES3, resolución de 24 bits, selección de software de estéreo, mono de la izquierda, mono de la derecha o
