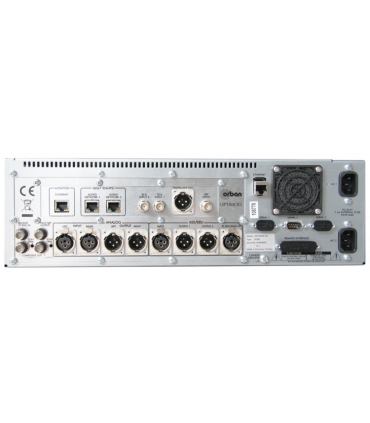

OPTIMOD 8700i FM+HD DIGITALE + RDS/RBDS

Panoramica

Il processore audio OPTIMOD 8700i ha caratteristiche esclusive come Xponential Loudness™ che riporta in vita la musica ipercompressa, rivelando i dettagli e aumentando l'impatto, riducendo la fatica d'ascolto e la distorsione. Con il suo Mitigator Multipath Mitigator la distorsione multipath può essere ridotta senza compromettere la separazione stereo e grazie al Sintetizzatore Subharmonic Synthesizer è possibile aggiungere alle vecchie registrazioni un punch di basso dal suono moderno. Esso fornisce la tecnologia del limitatore MX di Orban che abbassa la distorsione, migliora il punch dei transienti e minimizza la perdita di alte frequenze indotta dalla preenfasi. Altre caratteristiche eccezionali sono l'interfaccia Dante che fornisce AoIP dual-redundant AoIP con supporto AES67, la sua interfaccia digitale MPX, un server di streaming integrato per scopi di monitoraggio e alimentatori doppi ridondanti monitorati e allarmati, nonché relè di bypass di sicurezza per un funzionamento senza problemi 24 ore su 24, 7 giorni su 7.

Caratteristiche chiave

Processore audio Quick Setup

Questa funzione fornisce una procedura guidata e sistematica per l'impostazione del vostro processore audio 8700i.

Preimpostazioni di fabbrica e controllo MINORE

L'OPTIMOD 8700i viene fornito con una varietà di preimpostazioni di fabbrica che potete usare come base per creare la vostra propria elaborazione sonora di firma. Orban è lieta di aiutarvi a trovare la configurazione perfetta per la vostra stazione. La facile regolazione dell'elaborazione dinamica permette a chiunque di ottenere risultati eccellenti, mentre gli esperti di elaborazione audio possono perfezionare le proprie preferenze con il Controllo Intermedio o Avanzato.

Algoritmo Xponential Loudness

L'algoritmo Xponential Loudness™ riduce la fatica di ascolto e migliora effettivamente l'udito degli ascoltatori utilizzando la psicoacustica adattiva. Fa rivivere la musica che è stata "ipercompressa" nel mastering e/o passata attraverso la compressione a perdita, come l'MP3. È come una lente d'ingrandimento audio che fa emergere i dettagli nascosti, chiarendo l'audio e ispirando il pubblico ad ascoltare più a lungo.

Sintetizzatore subarmonico

Il Sintetizzatore Subarmonico crea energia un'ottava al di sotto dell'energia del programma nell'intervallo di 50-90 Hz quando tale energia non è presente all'ingresso e quando viene rilevata la musica. Aggiunge punch e slam al materiale più vecchio mantenendo la musicalità.

Mitigatore "Multipath Mitigator" Correzione dell'asimmetria di fase sinistra/destra

Applicato sia alla catena di elaborazione radio analogica che a quella digitale, il correttore di distorsione di fase riduce al minimo l'energia L-R che può causare distorsione multipath, impedendo al contempo il filtraggio a pettine nei ricevitori mono e stereo quando si fondono.

"Controllo "True Peak

Il controllo "True Peak" è disponibile per l'elaborazione radio digitale con una precisione migliore di 0,5 dB. Per il materiale tipico del programma, la precisione è di 0,2 dB.

Controllo di potenza multiplex ITU BS-412

Un controllore di potenza multiplex BS-412 migliorato fornisce un nuovo algoritmo regolabile dall'utente e adattabile al programma per rendere il funzionamento più fluido e delicato.

ITU-R BS.1770-4 Controllo Loudness

Il Loudness Control è disponibile per le catene di elaborazione radio digitale e radio analogica nei paesi che applicano un limite di loudness BS.1770 alle trasmissioni radio digitali e/o analogiche.

Limitatore/Clipper composito

Un limitatore composito brevettato "Half-Cosine Interpolation" che fornisce un'eccellente protezione spettrale del tono pilota e degli SCA (incluso RDS). Se si preferisce il suono del clipping composito convenzionale, offriamo anche un clipper composito sconfittabile con protezione spettrale del tono pilota e dei sottocarriers. Il clipper composito aziona il limitatore composito, che serve come compensatore di sovracorsa per il clipper composito quando è attivo.

Funzionamento dell'encoder stereo SSB

Permette al modulatore di sottocanali stereo del suo encoder stereo di operare in un modo sperimentale compatibile con una singola banda laterale / banda laterale sperimentale. In modalità SSB, il modulatore di sottocanali agisce come un generatore SSB puro per materiale L-R nella gamma di frequenza da 150 Hz a 17 kHz e come generatore di banda laterale vestigiale al di sotto di 150 Hz.

Uscita monitor DJ a basso ritardo

Il limitatore MX, il Multipath Mitigator e il sintetizzatore subarmonico aggiungono un ritardo che rende poco pratico per i talenti monitorare tutte le strutture di elaborazione fuori onda con le cuffie. Una nuova catena di monitor per cuffie dedicata (con circa 6 ms di ritardo) fornisce un processore FM completo a cinque bande che consente di comporre la quantità preferita di "suono clipper FM".

Uscita monitor in streaming

Utilizzato con l'applicazione di controllo remoto dell'8700i, il monitor di streaming facilita il controllo o il miglioramento del suono della vostra stazione quando non siete in grado di ricevere il segnale FM elaborato dall'8700i fuori onda. La funzione di streaming permette di monitorare diversi punti all'interno dell'8700i. I codec MP3 e OPUS e i protocolli di streaming Icecast2 e SHOUTcast2 sono supportati, consentendo lo streaming direttamente sul PC client tramite la vostra LAN o Internet.

Connettività Dante™ Audio-Over-IP

Dante fornisce una doppia connessione Ethernet ridondante per due ingressi audio stereo e due uscite stereo, ciascuna con un controllo di livello dedicato. La conversione della frequenza di campionamento è prevista sia per gli ingressi che per le uscite. Viene fornita la piena compatibilità AES67.

MPX digitale

L'uscita digitale composita AES3 a 384/192 kHz, compatibile e interoperabile con lo standard 192 kHz, è stata implementata da diversi produttori di trasmettitori.

Ingresso di riferimento 10 MHz/Wordclock

Ingresso di riferimento 10 MHz/Wordclock: Un ingresso di riferimento permette di bloccare il clock interno del DSP, la frequenza del tono pilota stereo e la frequenza di campionamento dell'uscita digitale composita ad un segnale di riferimento a 10 MHz o 1 x wordclock, facilitando il funzionamento della rete a frequenza singola (SFN) e della rete quasi-singola (N-SFN).

Relè di bypass di sicurezza

Gli ingressi e le uscite analogiche e digitali AES3 sono dotati di relè di bypass di sicurezza hard-wire in caso di hardware o di mancanza di alimentazione.

Doppio alimentatore

I doppi alimentatori dell'8700i con ingressi di linea CA indipendenti forniscono un funzionamento ridondante per garantire la massima operatività. Entrambi gli alimentatori sono monitorati in modo permanente e, in caso di guasto, viene generato un allarme.

RDS

Il processore audio 8700i è dotato di un generatore RDS/RBDS completo che supporta valori RDS statici e dinamici.

Modalità di test di bypass e generatore di toni

Un Bypass Test Mode può essere richiamato localmente, tramite telecomando o automazione per eseguire un test del sistema di trasmissione o per confrontare facilmente il suono originale e quello elaborato. Un generatore di toni di linea integrato facilita l'impostazione rapida e precisa dei livelli.

Supporto SNMP

La funzione SNMP (Simple Network Management Protocol) consente di monitorare lo stato di OPTIMOD e di inviare notifiche di allarme attraverso la connessione Ethernet di OPTIMOD alla rete.

Controllo remoto o funzionamento del pannello frontale

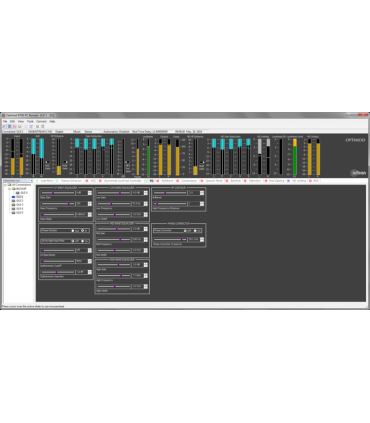

Il processore audio 8700i può essere utilizzato e configurato comodamente tramite il software per PC Windows fornito in dotazione, utilizzando la rete locale o Internet. In alternativa, tutte le funzionalità sono disponibili anche attraverso il pannello frontale con il suo display a colori.

Specifiche

Risposta in frequenza (modalità Bypass; catena di elaborazione analogica):

Segue la curva di pre-enfasi standard 50µs o 75µs ±0,10 dB, 2,0 Hz - 15 kHz. L'uscita analogica sinistra/destra e l'uscita digitale possono essere configurate dall'utente per l'uscita piatta o pre-enfasi.

Frequenza di campionamento:

Da 64 kHz a 512 kHz, a seconda dell'elaborazione in corso.

Rumore:

Il rumore di fondo dell'uscita dipenderà dal guadagno impostato per il processore (Limit Drive, AGC Drive, Two-Band Drive e/o Multiband Drive), dal livello di gating, dall'equalizzazione, dalla riduzione del rumore, ecc. Esso è governato principalmente dalla gamma dinamica del convertitore A/D, che ha un rapporto sovraccarico/rumore specificato di 110 dB. La gamma dinamica dell'elaborazione digitale del segnale è di 144 dB.

Distorsione totale del sistema (de-enfatizzata, modulazione al 100%):

<0,01% THD, 20 Hz - 1 kHz, che sale a <0,05% a 15 kHz. <0,02% SMPTE IM Distorsione.

Separazione totale del sistema:

> 55 dB, 20 Hz - 15 kHz; 65 dB tipico.

Polarità (modalità a due bande e bypass):

Polarità assoluta mantenuta. Il segnale positivo in ingresso si traduce in un segnale positivo in uscita quando i controlli di polarità HD Polarity e FM sono impostati su POSITIVO.

Controllo del picco all'uscita HD:

Il limitatore di picco viene sovracampionato a 256 kHz, producendo un sovracampionamento del caso peggiore di 0,5 dB all'uscita analogica e per tutte le frequenze di campionamento in uscita. (Per ottenere questa prestazione alla frequenza di campionamento in uscita a 32 kHz, è necessario impostare la frequenza di taglio del filtro passa-basso HD dell'8700i a 15 kHz).

Ritardo

Defeatable Analog FM Diversity delay:

Da 0,27 a 12,0 secondi, regolabile in incrementi di un campione a 64 kHz per consentire l'abbinamento dei ritardi dei percorsi analogici e digitali nel sistema HD Radio all'uscita del ricevitore. Il ritardo relativo tra le uscite radio HD/digitale e analogica FM rimane costante indipendentemente dalla struttura in funzione. Il ritardo può essere modificato tramite il software 8700i PC Remote software, tramite SNMP e tramite comandi Telnet-style (controllo terminale) attraverso le porte seriali ed Ethernet. Diversi produttori producono monitor HD Radio che possono regolare il ritardo di diversità dell'8700i tramite il controllo dei terminali per compensare le variazioni del ritardo HD che potrebbero verificarsi in altre parti del sistema di trasmissione. Per evitare di introdurre artefatti nel percorso analogico FM, il suo ritardo viene mantenuto costante e il ritardo HD viene variato se la regolazione non supera ±1,3 secondi.

Ritardo minimo di elaborazione:

Dipende dalla struttura di elaborazione. Tipicamente 17 ms per la normale latenza a cinque bande, 13 ms per la bassa latenza a cinque bande, 3,7 ms per la bassissima latenza a cinque bande, e 17 o 22 ms per le due bande, a seconda della struttura di crossover scelta. I preset MX hanno un ritardo di circa 270 ms. Il mitigatore multipath aggiunge 146 ms di ritardo aggiuntivo, e può essere bypassato in situazioni come le trasmissioni esterne dove il talento deve monitorare fuori onda. Il sintetizzatore subarmonico sconfittabile aggiunge 67,5 ms di ritardo quando è attivo.

Ritardo del processore del monitor per cuffie:

Il processore dedicato al monitor per cuffie a basso ritardo ha un ritardo di 6 ms e fornisce una catena di elaborazione FM completa, compreso il compressore a 5 bande e il clipper FM con eliminazione della distorsione. L'unità clipper è regolabile per consentire la composizione della quantità preferita di "suono FM clipper".

Ingresso audio analogico

Configurazione:

Stereo.

Impedenza:

Impedenza di carico > 10kΩ, bilanciata elettronicamente1.

Livello d'ingresso nominale:

Software regolabile da -4,0 a +13,0 dBu (VU).

Massimo livello d'ingresso:

+27 dBu.

Connettori:

Due di tipo XLR, femmina, soppressi EMI. Pin 1 a massa del telaio, Pin 2 (+) e 3 bilanciati elettronicamente, flottanti e simmetrici.

Conversione A/D:

Convertitore sigma a delta sigma a 24 bit 128x sovracampionato con filtro anti aliasing a fase lineare.

Filtraggio:

RFI filtrato, con filtro passa alto a 0,15 Hz.

Uscita audio analogica

Configurazione:

Stereo. L'uscita analogica può emettere il segnale analogico FM elaborato, il segnale digitale elaborato dalla radio o il segnale di monitoraggio a basso ritardo. Il segnale elaborato in FM può essere piatto o pre-elaborato (a 50µs o 75µs), selezionabile via software.

Impedenza della sorgente:

50Ω, bilanciato elettronicamente e flottante.

Impedenza di carico:

600Ω o superiore, bilanciata o sbilanciata. Terminazione non richiesta o consigliata.

Livello di uscita (modulazione di picco al 100%):

Regolabile da -6 dBu a +24 dBu di picco, in un carico di 600Ω o superiore, regolabile via software.

Segnale a rumore:

> = 90 dB non pesati (modalità Bypass, de-enfatizzata, larghezza di banda 20 Hz - 15 kHz, riferita alla modulazione al 100%).

Diafonia:

<= -70 dB, 20 Hz - 15 kHz.

Distorsione:

<= 0,01% THD (modo Bypass, de-enfatizzato) 20 Hz - 15 kHz di larghezza di banda.

Connettori:

Due tipi XLR, maschio, soppressi EMI. Pin 1 massa del telaio, pin 2 (+) e 3 bilanciati elettronicamente, galleggianti e simmetrici.

Conversione D/A:

24 bit 128x oversampling.

Filtraggio:

RFI filtrato.

Bypass Hardwire:

Togliendo l'alimentazione all'Optimod si collegano gli ingressi audio sinistro e destro alle uscite audio sinistro e destro tramite un relè.

Ingresso audio digitale

Configurazione:

Stereo secondo lo standard AES3, risoluzione a 24 bit, selezione software di stereo, mono da sinistra, mono da destra o mono da somma.
