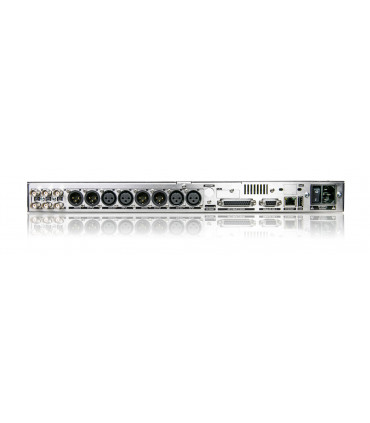

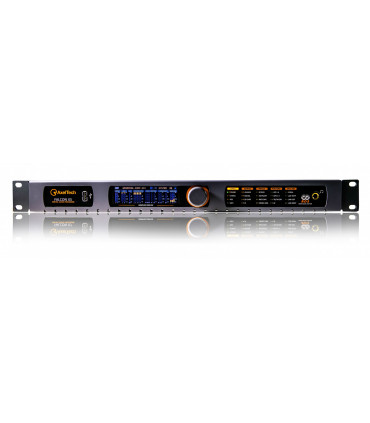

Processore Audio AXEL-FALCON X5

AXEL-FALCON X5

Axel Tech FALCON è dotato di connettività completa con I/O audio analogico e digitale (su connettori XLR), 2 uscite MPX indipendenti, USB, GPI e porte seriali. Il circuito di bypass hardware è incluso per garantire la presenza audio e la continuità dei programmi.

La serie Axel Tech FALCON è dotata di alcune funzioni speciali extra.

La porta LAN e il Web Server integrato permettono di controllare il processore e di sintonizzare l'audio da qualsiasi luogo. Il generatore stereo digitale integrato assicura un segnale MPX estremamente preciso. Il Composite Clipper, parte del circuito dello Stereo Generator, garantisce il massimo livello di modulazione, secondo le regole tecniche di tutto il mondo. Questo permette ad ogni stazione radio di costruire la propria forma sonora unica.

L'Encoder RDS incorporato esegue un'elaborazione digitale completa, in conformità con RDS 2.0 (UECP SPB490), e fornisce 2 Data Set con una vasta gamma di servizi statici, compreso il Radio Text. La registrazione del segnale in uscita è una caratteristica nativa e fornisce molte informazioni sui parametri dei segnali. Le informazioni memorizzate e l'intervallo di tempo possono essere personalizzate e dipendono dalla dimensione di archiviazione della SD-Card o della chiavetta USB.

Le funzioni di elaborazione audio sono tutte completamente personalizzabili: Controllo di compressione a 5 bande, drive e soglia regolabili, ACG a doppia banda, equalizzazione a 3 bande (Bassa, Media e Alta frequenza) e controllo della luminosità. Il controllo di fase dei suoni mono permette di dare alla voce umana una forma sonora più naturale e piacevole. Il limitatore finale migliora la presenza del suono.

40 memorie permettono di richiamare le preimpostazioni di fabbrica o di salvarne una nuova da ripristinare secondo le esigenze del cliente.

I processori FALCON sono dotati di un'alimentazione universale a 90-260 V AC, funzionante a 50 o 60 Hz, pronta per essere utilizzata in ogni paese del mondo. Grazie al basso consumo energetico (max 15 W) FALCON può essere considerato un'apparecchiatura "verde".

Il robusto design FALCON trova sostanza nell'ampio impiego di acciaio e alluminio. Gli apparecchi FALCON sono immuni ai forti campi elettromagnetici e sono adatti ad essere installati in ambienti estremi.

Un generatore di segnale di prova digitale dedicato può inviare a tutte le uscite fisiche (analogiche, digitali e MPX) un campione di segnale con frequenza ed ampiezza variabili, che aiuta a calibrare l'intero sistema audio.

Il Falcon Serie X

Utenti diversi hanno esigenze diverse. Questo è il motivo per cui AxelTech dispone di un'intera famiglia di processori con vari modelli adatti a specifici flussi di lavoro. FALCON X7 è la versione con opzione completa mentre FALCON X6 è lo stesso modello ma senza i controlli sul pannello frontale, adatto ad essere installato a distanza ogni volta che abbiamo bisogno di gestire a distanza l'apparecchio tramite interfaccia WEB.

OPZIONI DISPONIBILI:

• FX-X5+ Aggiornamento da funzioni Falcon X5 a Falcon X7. Scheda opzionale FX-DANTE Dante per il processore audio Falcon serie X
• FX-RDS Opzione encoder digitale RDS/RBDS per Falcon X. Generazione di servizi statici: 60 messaggi programmabili PS per ogni DataSet. 2 DataSet intercambiabili tramite telecomando. RadioTex t, Alternative Frequency AF, Traffic Program TP, Traffic Announcement TA, EON, M/S, CT, PI, PI, PTY, PIN. UECP SPB490 conforme

In evidenza

I nuovi processori audio FALCON integrano, come di consueto per AxelTech, molte caratteristiche accessorie obbligatorie nel flusso di lavoro radio - come la codifica RDS e la Stereo Generation - ma anche guardando alle tecnologie innovative - come il DAB e l'audio over IP.

Le apparecchiature della serie FALCON garantiscono prestazioni di alta qualità e un audio esclusivo. È dotato di potenti DPS, architettura a 5 bande, AGC dual band, equalizzatore a 3 bande, potenziatore stereo, rilevatore di parlato e 5 limitatori. Il controllo completo ed accurato di ogni parametro audio permette di modellare perfettamente l'audio per trasmettere un suono unico ed eccezionale di marca.

FM/DAB+/HDRadio/WEB/DRM Digital Audio Processor 5 bande. 1RU. Analogico, digitale AES. 2x uscita MPX. Slot SD per memorizzare i file per il backup audio. Display LCD.

SET COMPLETO DI INGRESSI

1xAnalog, 2xAES/EBU, 2xMPX, 1xDante

SET COMPLETO DI USCITE

1xAnalog, 2xAES/EBU, 2xMPX, 1xDante

SNMP AVANZATO

(Protocollo di gestione della rete semplice)

Permette lo scambio di dati e la configurazione semplificata di apparecchi di terze parti

collegati nella stessa LAN utilizzando set di dati condivisi MIB.

RDS AVANZATO

RDS dinamico opzionale completamente supportato, ingresso UECP implementato, 8 set di dati disponibili.

Adatto per infrastrutture di rete.

AGGIORNABILE E AFFIDABILE

Scheda SD interna con sistema operativo per il Disaster Recovery.

Facilmente aggiornabile via WEB o applicazione Windows.

TASSO DI CAMPIONAMENTO DA 32 kHz a 192 kHz

PANNELLO DI CONTROLLO BASATO SUL WEB

L'intero sistema può essere gestito attraverso una pagina WEB generata dal web Server interno.

Le funzioni principali possono essere gestite attraverso il pannello fisico.

Caratteristiche avanzate

RITARDO DI ELABORAZIONE

Un ritardo configurabile (da 0 a 10") può essere applicato al processo FM per sincronizzarsi con quelli

canali di distribuzione con una latenza significativa come il DAB.

DOPPIA ELABORAZIONE

L'elaborazione a 15 KHz permette di utilizzarlo come processore audio FM.

L'elaborazione a 20 KHz per la trasmissione digitale, permette di utilizzarlo come DAB Audio Processor, HD Radio Audio Processor, Sirius XM Audio Processor, Web Radio Audio Processor.

ELABORAZIONE DEL VOLUME

EBU R 128 e ITU-R BS.1770-4 Loudness Recommendations disponibili per catene di elaborazione radio digitale e analogica conformi alle norme di loudness di ogni paese.

ELABORAZIONE DEL LOUDNESS MPX

ITU BS.412 MPX Power Loudness Recommendations disponibili per le catene di elaborazione MPX conformi alle regole di loudness di ogni paese.

CONNETTIVITÀ DANTE AUDIO-OVER-IP (opzionale)

L'opzione DanteTM (compatibile con AES67) fornisce una connessione Ethernet per 1 ingresso stereo e 1 uscita stereo, con controllo di livello e conversione della frequenza di campionamento indipendenti e dedicati.

RDS/RBDS ENCODER (opzionale)

L'encoder RDS è conforme ai principali standard internazionali:

UECP EBU SPB490 v7.05 e Cenelec in Europa e NRSC negli Stati Uniti.

Le nuove caratteristiche "dinamiche" permettono di gestire molti tipi di servizi:

PS, RT, RT+, PTY, PTYN. Collegando il Falcon con il software di automazione radio può gestire molti

informazioni aggiuntive come il titolo della canzone, l'artista della canzone, il programma in onda, il nome dell'oratore, ecc. Il nativo

L'interfaccia con il formato RSS feed permette di ricevere direttamente i feed di notizie ed è pronta per l'RDS 2.0.

MONITOR AUDIO IN TEMPO REALE

Il ritardo di elaborazione non è udibile e dipende dalla complessità dell'elaborazione.

Ecco gli strumenti (di elaborazione) per farla suonare come si desidera Controllo automatico del guadagno - AGC

• Drive
• Attacco
• Pubblicazione
• Soglia del cancello
• Compressione a vuoto
• Rilascio della zona di lavoro
• Soglia di Soglia di Zona SpeedWork inattiva
• L/R Linkae
• Banda Copling
• Rotore di fase
• Filtro HP
• Enhancer

Stereo Enhancer: Modalità, Banda, Limitatore di effetti, Guida effetti, Profondità effetti

Equalizzatore pre-processo: Banda bassa, banda media, banda alta

Rivelatore di parlato: Modo, azione

Controlli dei compressori

• Soglia (per ciascuna delle 5 bande)
• Azionamento (per ciascuna delle 5 bande)
• Proc. multibanda Tipo
• Accoppiamento multibanda

Limitatori

• Limitatore finale dei bassi
• Limitatore Finale Unità Principale
• Equilibrio Mix Principale/Basso
• Limitatori Guarda avanti dettaglio
• Super basso
• Expander
• Brillantezza di processo
• Overdrive
• Ampia attenuazione della brillantezza del processo
• Preimpostazioni di elaborazione audioIl suono giusto per la vostra radio in pochi click, con le nostre preimpostazioni di fabbrica
• I processori Falcon sono popolati in fabbrica con 60 preset appartenenti a 10 famiglie, consentendo al fonico di trovare rapidamente il suono desiderato.

Ogni famiglia di preset ha 6 diversi gusti:

• Standard
• EFX - Estensione dell'effetto
• Compresso
• EFX compresso - Estensione dell'effetto
• Altamente compresso
• EFX ad alta compressione - Estensione dell'effetto

Preimpostazioni famiglie:

• Uso generale
• Si tratta di un preset in grado di offrire il massimo ad una radio con un palinsesto fatto di musica, notizie e chiacchiere.
• Risposta AGC moderata, media/alta densità e compressione.

Ambient

• La migliore preimpostazione per la musica Ambient, Lounge, Chillout e Fusion.
• AGC molto lento, suono caldo e dettagliato e una bassa compressione.

Rock

• Preimpostazione di base per musica Rock e Rock classico. Compressione media e AGC veloce.
• Hard Rock
• Base preimpostata per musica Hard Rock e Heavy Metal. Bassa compressione e AGC veloce.

Paese

• Base preimpostata per musica Country e Folk. Bassa compressione e AGC veloce.

 Discoteca

• Dance, con questo preset per la musica da discoteca. Bassa compressione e AGC veloce.

 Oldies

• Base preimpostata per musica Oldies, con bassa compressione e AGC veloce.

Talk

• Tipico preset per programmi Talk radio e Talk, con bassa compressione e AGC veloce.

 Classico

• Un preset molto delicato adatto alla musica classica e all'Opera, con bassa compressione e AGC veloce.

70-80

• Progettato per radio tematiche incentrate sulla musica pop degli anni '70-'80 con, bassa compressione e AGC veloce

E poi è possibile estendere queste preimpostazioni aggiungendo nuove famiglie e varianti

Specifiche tecniche

Instradamento del segnale e commutazione

Il nuovo processore FALCON è in grado di commutare tra qualsiasi sorgente disponibile: Analogica, Digitale, MPX, AoIP. E' possibile aggiungere fino a 10 secondi di ritardo all'uscita MPX per sincronizzare il segnale DAB (collegato all'uscita analogica o digitale) con il segnale FM collegato all'uscita MPX. Un generatore di segnali di test integrato permette di emettere un segnale audio adatto a testare l'apparecchiatura o l'intero sistema audio.



Connessioni I/O

La nuova serie di processori audio FALCON dispone di una serie completa di connessioni di ingresso e di uscita. Le connessioni audio analogiche e AES/EBU digitali sono standard a parte due uscite multiplexate bufferate ed indipendenti (MPX+RDS) con bypass hardware.

Ingresso analogico > Uscita analogica | Ingresso Digital1 Ingresso > Uscita digitale1 Uscita digitale1 | Ingresso MPX1 Ingresso > Uscita MPX1 Uscita MPX1 | Ingresso MPX2 Ingresso > Uscita MPX2

Sono disponibili tre porte USB (una sul fronte, una sul pannello posteriore e una installata sul circuito interno).

La microSD permette di clonare l'intero setup da un Falcon ad un altro.

Due ingressi AUX (SCA) permettono di collegare un encoder RDS esterno. Un altro ingresso AUX può ricevere l'audio da un altro processore MPX e commutare con l'MPX generato internamente, permettendo di costruire una piccola rete gestita da un sistema di automazione radio. La configurazione della connessione include una licenza Dante che permette di gestire i segnali AoIP Dante o AE67: 4 ingressi e 4 uscite.



Pannello frontale

Il FALCON X5 è dotato di un ampio monitor LCD, tecnologia TFT (480x128) che mostra l'elaborazione di ingresso e di uscita, comprese le correzioni per ogni banda presenti dal compressore, i limitatori e l'AGC multibanda.

Ovviamente mostra anche l'ingresso e l'uscita di tutti i livelli di segnale.

Inoltre attraverso il display è possibile controllare lo stato del sistema: parametri di funzionamento, stato della porta GPI/O e parametri RDS, compreso l'ID della stazione.

Un connettore TRS (stereo Jack 6,3 mm) permette di monitorare sia il segnale originale che quello processato, controllando in modo più veloce le differenze tra i preset disponibili.



Comunicazioni e allarmi

I processori audio FALCON possono scambiare informazioni con altre apparecchiature attraverso alcune porte di comunicazione:

Una porta LAN/WAN, due porte seriali RS-232, due porte USB, una porta GPIO con accoppiatore ottico e relè.

Le informazioni saranno inviate (stato, allarmi) o ricevute (comandi).

Un pannello con 40 LED (il pannello LCD nel modello più grande) mostra le informazioni di stato.

I messaggi di allarme possono essere inviati tramite GPO, SNMP (Trap), http ed e-mail.



Server Web

Gli utenti possono gestire le apparecchiature FALCON via LAN, senza bisogno di installare alcun software client.

Il Web Server interno può essere gestito con qualsiasi browser (Chrome, Firefox, Explorer, Opera...). L'interfaccia grafica della pagina web è chiara, facile da usare e reattiva, adatta ad essere gestita da qualsiasi dispositivo: Personal Computer, tablet, smartphone.

Il protocollo di programmazione SNMP (v 2.0) permette di gestire l'intero set di comandi.



Il firmware FALCON implementa anche HTTP, FTP, SNMP, SMTP, UDP, TCP ed è compatibile con l'indirizzamento PV4 - IPV6. I servizi RDS necessitano di una sincronizzazione precisa: il sistema cerca di connettersi ad un NTP primario, ad un NTP di backup e ad un ricevitore GPS esterno (non fornito).

Inoltre la connessione di un GPS esterno permette di geo-localizzare il FALCON. Il server WEB fornisce una pagina con una mappa che mostra la posizione dell'apparecchio.

L'interfaccia Ethernet standard può gestire fino a 4 porte TCP indipendenti, fino a 4 porte UDP separate e 1 porta SNMP. Ovviamente, mostra anche l'ingresso e l'uscita di tutti i livelli di segnale.

L'incorporazione interna dell'RDS offre maggiori vantaggi:

> Permette di rimuovere un apparecchio separato dalla catena di trasmissione

> Concentrare il controllo di tutti i parametri di trasmissione in un unico apparecchio

> Aumentare il rapporto segnale/rumore del segnale di uscita e la stabilità

> Eliminare tutti i problemi di bloccaggio tra la fase pilota e la fase portante RDS

Ingresso analogico - AUDIO

• Connettori:Bilanciati su 2 XLR - Soppressione EMI
• Livello d'ingresso nominale (sensibilità):Regolabile via software: -12dBu : +13dBu
• Campo di livello:-21,0 dBu ÷ + 24,0 dBu
• Livello d'ingresso max.:+24,0 dBu
• Conversione A/D:CS4272 DAC 24bit 192KHz
• Ingresso CMRRR:>60 dB (20 Hz ÷ 20 kHz)
• Ingresso digitale - AUDIO

Connettori: Bilanciato su 1 XLR - Soppressione EMI

• Impedenza d'ingresso: 110 Ω
• Formato: AES3/EBU & SPDIF
• Tasso di campionamento: 32/44.1/48/64/88.2/96/192 KHz
• Livello d'ingresso nominale (sensibilità): Da -0,1 dBFs a -25dBFs (passo 0,1dBs)
• Intervallo di livello: 0,0 dBFs ÷ -36dBFs
• Gamma dinamica di conversione: 124 dB (32 KHz) | 126 dB (44,1 kHz) | 126 dB (48 kHz) | 122 dB (96kHz)
• Risoluzione di conversione: 24 bit

INGRESSO DIGITALE - MPX

• Connettori: Bilanciato su 1 XLR - Soppressione EMI
• Impedenza d'ingresso: 110 Ω
• Formato: AES3/EBU & SPDIF
• Tasso di campionamento: 192 KHz
• Livello d'ingresso nominale (sensibilità): Da -0,1 dBFs a -25dBFs (passo 0,1dBs)
• Intervallo di livello: 0,0 dBFs ÷ -36dBFs
• Gamma dinamica di conversione: 124 dB (32 KHz) | 126 dB (44,1 kHz) | 126 dB (48 kHz) | 122 dB (96 kHz)
• Risoluzione di conversione: 24 bit
• INGRESSO MPX

Connettori:

• Sbilanciato su 2 BNC - Soppressione EMI
• Impedenza d'ingresso: 50 KΩ
• Livello d'ingresso nominale (sensibilità): Regolabile da -6,0 dBFs a +13,0 dBFs
• Gamma dinamica di conversione: PCM4220 24bit 216KHz
• Campo di livello: -21,0 dBu ÷ +24 dBu

Uscita analogica - AUDIO

• Connettori:Bilanciato su 2 XLR - Soppressione EMI
• Impedenza di uscita: 47 Ω
• Livello di uscita: Software regolabile da -6dBu a +18, 0 dBu
• Range di livello: -20,0dBu ÷ + 24,0dBu
• Livello di uscita Max.: + 24,0dBu
• Uscita CMRRR: >60dB (20Hz-20kHz)
• Conversione D/A: CS4272 DAC 24bit 192KHz

Uscita digitale - AUDIO

• Numero di uscite: 2
• Connettori: Bilanciato su 1 XLR - Soppressione EMI
• Impedenza d'ingresso: 110Ω
• Formato: AES3/EBU
• Tasso di campionamento: 32/44.1/48/64/88.2/96/192 KHz
• Regolazione del livello di uscita: Da 0,0dBFs a -dBFs (passo 0,1dBs)
• Intervallo di livello: 0,0 dBFs ÷ -36dBFs

USCITA MPX

• Connettori: Sbilanciato su 2 BNC - Soppressione EMI
• Impedenza di uscita: 10 Ω
• Impedenza di carico: 600 Ω o superiore
• Conversione A/D: Texas PCM1796
• Livello d'ingresso nominale (sensibilità): Da -9,0 dBFs a +15,0 dBFs

GIOCATORE DI BACKUP

• Supporto fisico: Chiavetta USB, microSD CARD (max 64GB)
• Formato file audio: MP3, WAV
• Tasso di campionamento: 32 | 44,1 | 48 | 64| 96 KHz

GENERALE

• Alimentazione elettrica: 90-260 V AC / 47-63 Hz
• Consumo di energia: 15 W
• Temperatura di esercizio: 0°C ÷ 50°C
• Falcon X6/X7 - Dimensioni LxAxP: 485 x 44 x 240 mm (1 unità rack 19")
• Falcon X6/X7 - Peso: < 3Kg

SEGNALE MPX & RDS

• Frequenza pilota: 19 KHz +/- 1Hz
• Iniezione pilota: -25,0 dB ÷ 15,5 dB (passo 0,1) | 6-18% di deviazione totale
• Stabilità del pilota: ±10 ppm (-10 ÷ +55 °C)
• Distorsione pilota: 0,05 % (tipico)
• Distorsione + Rumore pilota: 0,068% (sulla banda 100Khz)
• Composito esterno THD: 0,005 % (tipico su tutta la banda)
• Separazione stereo: >70 dB (tipica su tutta la banda)
• Diafonia lineare: ≤ -80 dB (per una modulazione del 100%)
• principale>sottofondo e sotto>sottofondo principale: > 65 dB (almeno)
• Filtraggio / banda digitale: 30 Hz ÷ 15 kHz (-0,1 dB), 17 kHz (-70 dB), 19 kHz (-100 dB)
• Proteggere. 57 kHz sottoportante (RDS/RBDS): Migliore di 51 dB
• Pre-emfasi: Off, 50μS, 75μS (+-0,1dB)
• Risposta in frequenza: ±0,3 dB (30 Hz ÷ 15 kHz)
• Modalità di funzionamento: Mono /Stereo
• Uscita MPX/RDS: Regolabile da -10,0 dB a 15,0 dB (passo 0,1 dB)
• Rapporto segnale/rumore: > 90 dB (sulla banda 100 kHz)
• Soppressione del vettore: >85 dB

CARATTERISTICHE RDS

• Gruppo supportato: Tutti
• Sequenza di gruppo: Configurabile
• PS: 8 DSN x 10 PSN
• PI: 8 DSN x 10 PSN
• PTY: RDS/RBDS
• Metodo AF A: 25
• Metodo AF B: fino a 1024 (64 liste)
• RT: Sì, 32 messaggi
• Adeguamento del tasso RT: Sequenza di gruppo
• RT+ per le canzoni e l'etichettatura dei contenuti: Sì
• TP: Sì
• Controllo TA: Comando, Soft, GPI
• PTYN: Sì
• EON: 10 PSN
• CT: Sì
• TMC, EWS, IH, TDC: Sì
• Gruppi di formato libero (FFG): Sì
• Applicazione dati aperti (ODA): Sì
• Scorrimento PS: Sì
• Auto "analizza" messaggi lunghi per: migliore visualizzazione del testo: No
• Scorrimento per caratteri: Da 1 a 8
• Scorrimento a parole, centraggio automatico: Troncare parole lunghe: Sì

COMUNICAZIONE

• Collegamento con automazione radio: Software: Sì
• Connettività di rete: 4 porte TCP / 4 UDP / 1 SNMP
• Software di configurazione: Web Server, FTP
• Protezione con password: Sì
• Protocollo ASCII: Messaggi di configurazione
• UDP, TCP, HTTP, SNTP: Sì
• Notifiche di allarme su eventi definiti dall'utente: eventi tramite trappole SNMP o e-mail: Sì
• Agente SNMP integrato permettendo: compiti di gestione attiva: Sì
• Protocolli di rete supportati: HTTP, SNTP, UDP, TCP, NTP,FTP
• Protocollo UECP: EBU SPB490 Ver.7.05
• PI <=> Calcolatrice CALL: Sì
• RDS 2.0 Pronto: Sì

GENERALE

• Ingressi/uscite GPIO: 6 GPI, 4 GPO
• Porta di comunicazione: 2xRS232, 3xUSB, 1xLAN
• Sincronizzazione: Ext (Pilot MPX)/ Int/Auto
• Monitoraggio della sincronizzazione: Sì
• RDS Regolazione del livello: Controllato digitalmente
• Regolazione di fase: 0 ÷ 359.9°
• Uscita separata RDS+MPX / solo RDS: Sì
• Comando per attivare l'RDS SCA: Sì
• Modalità di funzionamento: Catena laterale, Loop through, Bypass
• Sottoportante RDS: forma generata al 100% in digitale
• CENELEC - Conforme alla norma EN50067: Sì
• Ora dell'orologio (CT): Sincronizzazione precisa dell'ora dell'orologio con la connessione a Internet
• Annunci di traffico TA a distanza: Sì
• Sincronizzazione automatica RTC: Autosincronizzazione automatica con ricevitore GPS esterno USB opzionale
