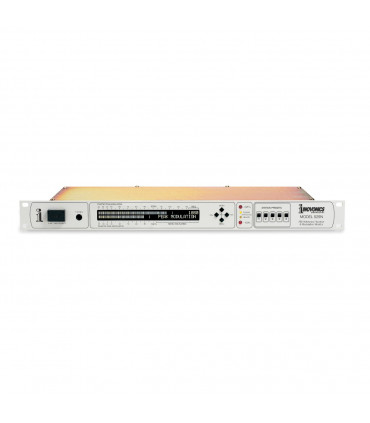

525N Inovonics Broadcast Monitor di modulazione AM

525N Inovonics Broadcast Monitor di modulazione AM

Monitor di modulazione AM: Sintonizzabile Off-Aria | 520kHz - 1720kHz a passi di 10kHz o 522kHz - 1719kHz a passi di 9kHz | Allarmi |LCD Metering | Antenna passiva inclusa | Controllo e monitoraggio completo della rete.

Il 525N è un monitor di modulazione AM di terza generazione di Inovonics. Può accettare un'alimentazione diretta dal trasmettitore o funzionare come un ricevitore di riferimento di precisione per fornire misurazioni accurate fuori aria che riflettono i parametri ATU, fasore e antenna.

Un rilevatore sincrono ad aggancio di fase proprietario fornisce una demodulazione precisa, rifiuta le interferenze e recupera solo la componente modulata in ampiezza delle trasmissioni "ibride digitali" HD Radio.

3.084,12 € Nessuna tassa 3.426,80 €
-10%
Size chart
Women's clothing size
SizeXSSML
Euro 32/34 36 38 40
USA 0/2 4 6 8
Bust(in) 31-32 33 34 36
Bust(cm) 80.5-82.5 84.5 87 92
Waist(in) 24-25 26 27 29
Waist(cm) 62.5-64.5 66.5 69 74
Hips(in) 34-35 36 37 39
Hips(cm) 87.5-89.5 91.5 94 99
How To Measure Your Bust

With your arms relaxed at your sides, measure around the fullest part of your chest.

How To Measure Your Waist

Measure around the narrowest part of your natural waist, generally around the belly button. To ensure a comfortable fit, keep one finger between the measuring tape and your body.

Reference:
236 NOVIA Inovonics
Brand:
Descrizione

525N Inovonics Broadcast Monitor di modulazione AM

Il 525N è anche compatibile con il funzionamento MDCL a risparmio energetico. Sebbene il 525N mantenga una risposta a banda larga completa per la misurazione, presenta caratteristiche di taglio del monitor audio selezionabili dall'utente per mitigare il rumore o simulare la risposta delle radio di consumo.

La connettività IP con supporto SNMP completo offre all'utente l'accesso totale all'unità da qualsiasi computer, tablet o dispositivo mobile. Configurazione, misurazione, allarmi e monitoraggio audio sono tutti disponibili dal punto di monitoraggio remoto.

Il 525N è dotato di un'antenna AM passiva ad ampia apertura e resistente alle intemperie.

Caratteristiche:

  • Visualizzazione accurata e simultanea della modulazione del picco positivo e negativo con istogramma della densità del picco
  • Lampeggiatori di picco a limite assoluto e programmabili dall'utente
  • Visualizzazione della potenza del segnale RSSI calibrata e lettura asincrona del rumore
  • Allarmi per segnale basso, perdita audio e sovramodulazione con indicatori di pannello e chiusure "tally"
  • L'interfaccia Web completa offre il controllo remoto totale di tutti i parametri di configurazione, misurazione, allarmi con registrazione e monitoraggio audio in streaming
  • 5 stazioni preimpostate
  • Spaziatura canali 10kHz / 9kHz
  • Uscita audio bilanciata
  • Fornito con antenna AM passiva esterna
  • Jack per cuffie

Specifiche

RICEVITORE OFF-AIR

Topologia del ricevitore

Supereterodina a conversione singola; 300 kHz IF; rilevatore sincrono I / Q ad aggancio di fase.

Ingressi RF

L'ingresso dell'antenna da 75 ohm (F) si collega all'antenna AM loop passiva a banda larga fornita. Il cavo non è incluso, ma è possibile utilizzare fino a 100 piedi di cavo coassiale RG-6 CATV per uso generico. Un'antenna a filo corto può dimostrarsi adeguata in aree ad alto segnale che soffrono di interferenze minime. Un ingresso di alto livello da 50 ohm (BNC) accetta un campione RF diretto tra 1V e 7V rms / 3V – 20V pp.

Gamma di sintonizzazione

Sintonizzabile tramite il menu del pannello frontale o l'interfaccia Web:

  • Da 520 kHz a 1720 kHz con incrementi di 10 kHz
  • Da 522 kHz a 1719 kHz a passi di 9 kHz Sono disponibili cinque pulsanti di memoria della stazione / preselezioni web.

PARAMETRI DI MISURA

Larghezza di banda di misurazione

La demodulazione dell'ampiezza della portante si estende a 10 kHz, ± 0,2 dB. La misurazione non è influenzata dal taglio audio selezionabile dall'utente.

Risposta audio

Risposta "FLAT" selezionabile dall'utente o limitata a intervalli di 1 kHz programmabili tra 10 kHz e 2 kHz.

De-Enfasi

Un comando di menu attiva la caratteristica di deenfasi di 75μs "troncata" di NRSC alle uscite audio del programma con qualsiasi selezione di larghezza di banda audio limitata.

Distorsione audio

Tipicamente 0,15% THD al 50% di modulazione della portante; <0,5% al ​​99% di modulazione

DISPLAY

Visualizzazione della modulazione

La lettura del grafico a barre del pannello frontale che risponde ai picchi mostra simultaneamente picchi di modulazione positivi e negativi, con persistenza estesa del valore di picco più recente più alto. La risoluzione della misurazione è dell'1% tra il 50% e il 100% (negativo) e tra il 50% e il 140% (positivo) di modulazione e il 2% tra il 20% e il 50% di modulazione.

RSSI e visualizzazione del rumore

Il display di modulazione può essere commutato per mostrare il livello dBuV della portante in ingresso (RSSI) e una misurazione relativa del rumore asincrono.

Picchi lampeggianti

  • I lampeggiatori a limite assoluto sono tarati in fabbrica a –100% e + 125% di modulazione della portante.
  • Una seconda serie di lampeggiatori può essere programmata dall'utente su valori compresi tra –70% e –100% e + 70% e + 140%.

CONNESSIONI

Programma uscite audio

  • L'uscita audio di programma (XLR) sul pannello posteriore bilanciata attiva fornisce + 4dBu da una sorgente resistiva da 200 ohm.
  • Jack per cuffie sul pannello anteriore (¼ di pollice, TRS)

Allarmi

Uscite a transistor NPN a collettore aperto (morsettiera a vite) per segnale basso, perdita audio del programma e sovramodulazione. La polarità di chiusura è programmabile.

INTERFACCIA WEB

Connessione

Jack RJ45 per configurazione e funzionamento remoti tramite TCP / IP; DHCP o IP statico con selezione locale o remota

Monitoraggio remoto

Monitoraggio remoto basato sul Web dell'audio off-air

Rete

Utilità di configurazione di rete completa che include DNS dinamico e supporto SNMP completo con file MIB scaricabile.

Avvisi

Supporta servizi di posta elettronica e messaggi di testo con o senza SSL.

VARIE

Requisiti di alimentazione

105–130 V CA (fusibile da 0,250 A) 210–255 V CA (fusibile da 0,125 A), 50/60 Hz; 10W.

Dimensioni e peso

1¾ "H x 19" W x 7 "D (1U); 9 libbre (spedizione).

Ambientale

Campo di temperatura di esercizio 0 ° C - 50 ° C; 95% di umidità relativa senza condensa; fino a 3000 metri s.l.m.
