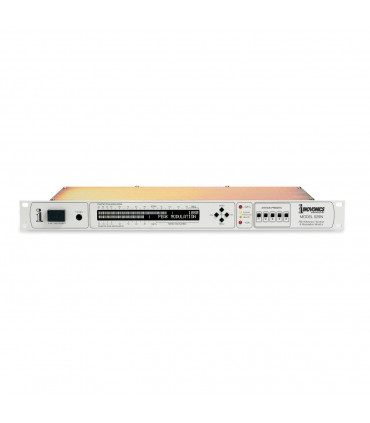

525N Inovonics Broadcast Moniteur de modulation AM

525N Inovonics Broadcast Moniteur de modulation AM

Moniteur de modulation AM : accordable hors antenne | 520kHz - 1720kHz par pas de 10kHz ou 522kHz - 1719kHz par pas de 9kHz-Alarmes-Comptage LCD-Antenne passive incluse | Contrôle et surveillance complets du réseau.

Le 525N est un moniteur de modulation AM de troisième génération d'Inovonics. Il peut accepter une alimentation directe de l'émetteur ou fonctionner comme un récepteur de référence de précision pour fournir des mesures précises en dehors de l'air reflétant les paramètres de l'UAT, de la phase et de l'antenne.

Un détecteur synchrone à verrouillage de phase breveté assure une démodulation précise, rejette les interférences et ne récupère que la composante modulée en amplitude des transmissions HD Radi hybride numérique".

3 084,12 € Aucune taxe 3 426,80 €
-10%
Size chart
Women's clothing size
SizeXSSML
Euro 32/34 36 38 40
USA 0/2 4 6 8
Bust(in) 31-32 33 34 36
Bust(cm) 80.5-82.5 84.5 87 92
Waist(in) 24-25 26 27 29
Waist(cm) 62.5-64.5 66.5 69 74
Hips(in) 34-35 36 37 39
Hips(cm) 87.5-89.5 91.5 94 99
How To Measure Your Bust

With your arms relaxed at your sides, measure around the fullest part of your chest.

How To Measure Your Waist

Measure around the narrowest part of your natural waist, generally around the belly button. To ensure a comfortable fit, keep one finger between the measuring tape and your body.

Référence:
236 NOVIA Inovonics
Marque:
Description

525N Inovonics Broadcast Moniteur de modulation AM

Le 525N est également compatible avec un fonctionnement MDCL à faible consommation d'énergie. Bien que le 525N conserve une réponse à large bande complète pour la mesure, il possède des caractéristiques de coupure de moniteur audio sélectionnables par l'utilisateur pour atténuer le bruit ou simuler la réponse des radios grand public.

La connectivité IP avec support SNMP complet donne à l'utilisateur un accès complet à l'appareil depuis n'importe quel ordinateur, tablette ou appareil mobile. La configuration, la mesure, les alarmes et la surveillance audio sont toutes disponibles depuis le point de contrôle à distance.

Le 525N est équipé d'une antenne AM passive à large ouverture, résistante aux intempéries.

Caractéristiques

  • Affichage précis et simultané de la modulation de crête positive et négative avec histogramme de la densité de crête
  • Limite absolue et clignotants de pointe programmables par l'utilisateur
  • Affichage calibré de la force du signal RSSI et lecture du bruit asynchrone
  • Alarmes en cas de signal faible, de perte audio et de surmodulation avec indicateurs de panneau et fermetures "tally
  • Interface web complète offrant un contrôle total à distance de tous les paramètres de configuration, des mesures, des alarmes avec enregistrement et surveillance audio en continu
  • 5 stations préréglées
  • Espacement des canaux 10kHz / 9kHz
  • Sortie audio symétrique
  • Fourni avec une antenne AM passive externe
  • Prise casque

Spécifications

RÉCEPTEUR HORS ANTENNE

Topologie du récepteur

Superhétérodyne à conversion unique ; 300 kHz FI ; détecteur synchrone à verrouillage de phase I / Q.

Entrées RF

  • L'entrée d'antenne de 75 ohms (F) se connecte à l'antenne boucle AM passive à large bande fournie. Le câble n'est pas inclus, mais vous pouvez utiliser jusqu'à 100 pieds de câble coaxial RG-6 CATV pour un usage général. Une antenne filaire courte peut s'avérer adéquate dans les zones à haut signal qui souffrent d'un minimum d'interférences. Une entrée de haut niveau 50 ohm (BNC) accepte un échantillon RF direct entre 1V et 7V rms / 3V - 20V pp.

Tuning Range

Réglable via le menu du panneau avant ou l'interface Web :

  • 520 kHz à 1720 kHz par incréments de 10 kHz
  • De 522 kHz à 1719 kHz par pas de 9 kHz Cinq boutons de mémoire de station / préréglages web sont disponibles.

PARAMÈTRES DE MESURE

Mesure de la largeur de bande

La démodulation de l'amplitude de la porteuse s'étend à 10 kHz, ± 0,2 dB. La mesure n'est pas affectée par la coupure audio sélectionnable par l'utilisateur.

Réponse audio

Réponse "FLAT" sélectionnable par l'utilisateur ou limitée à des intervalles programmables de 1 kHz entre 10 kHz et 2 kHz.

Dé-accentuation

Une commande de menu active la fonction "tronquée" 75μs de la NRSC pour les sorties audio du programme avec toute sélection de bande passante audio limitée.

Distorsion audio

Généralement 0,15% THD à 50% de modulation de la porteuse ; <0,5% à 99% de modulation

AFFICHAGE

Affichage de la modulation

La lecture du graphique à barres du panneau avant qui répond aux pics montre simultanément les pics de modulation positifs et négatifs, avec une persistance prolongée de la valeur de pic récente la plus élevée. La résolution de mesure est de 1 % entre 50 et 100 % (négatif) et 50 à 140 % (positif) de modulation et de 2 % entre 20 et 50 % de modulation.

RSSI et affichage du bruit

L'affichage de la modulation peut être commuté pour montrer le niveau de la porteuse d'entrée dBuV (RSSI) et une mesure relative du bruit asynchrone.

Des pics qui clignotent

  • Les balises de limite absolue sont fixées en usine à -100% et + 125% de modulation de la porteuse.
  • Une deuxième série de clignotants peut être programmée par l'utilisateur à des valeurs comprises entre -70% et -100% et + 70% et + 140%.

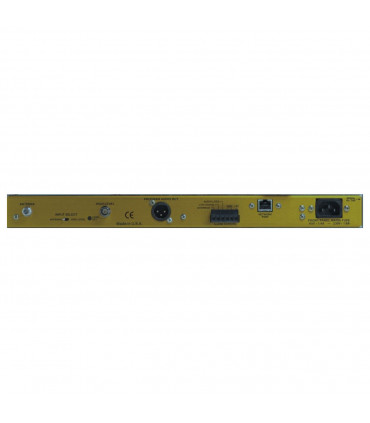

CONNEXIONS

Programme de sortie audio

  • La sortie audio du programme (XLR) sur le panneau arrière symétrique actif fournit + 4dBu à partir d'une source résistive de 200 ohms.
  • Prise d'écouteurs sur le panneau avant (¼ inch, TRS)

Alarmes

Sorties à transistor NPN à collecteur ouvert (bornier à vis) pour un signal faible, une perte audio du programme et une surmodulation. La polarité de fermeture est programmable.

INTERFACE WEB

Connexion

Prise RJ45 pour la configuration et le fonctionnement à distance via TCP/IP ; DHCP ou IP statique avec sélection locale ou à distance

Surveillance à distance

Surveillance à distance de l'audio en différé sur le web

Réseau

Utilitaire de configuration réseau complet qui inclut le DNS dynamique et le support complet du SNMP avec des fichiers MIB téléchargeables.

Alertes

Prend en charge les services de courrier électronique et les messages textuels avec ou sans SSL.

DIVERS

Besoins en énergie

105-130 V AC (fusible 0,250 A) 210-255 V AC (fusible 0,125 A), 50/60 Hz ; 10W.

Dimensions et poids

1¾ "H x 19" W x 7 "D (1U) ; 9 lbs (expédition).

Environnement

Plage de température de fonctionnement 0 ° C - 50 ° C ; 95 % d'humidité relative sans condensation ; jusqu'à 3000 mètres au-dessus du niveau de la mer.

Détails du produit
236 NOVIA Inovonics
