Ibrido Telefonico Telereport Plus AEV

Ibrido Telefonico Telereport Plus AEV

E ‘particolarmente adatto per le condizioni in cui è limitata l’operatività del cronista è limitata dall’assenza di collegamenti dedicati.

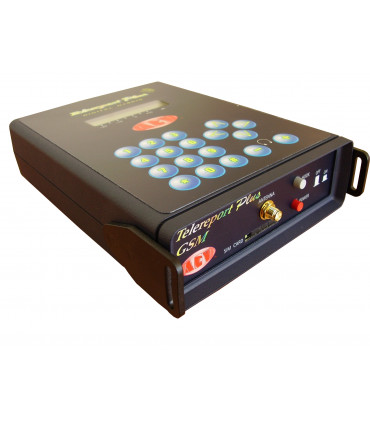

Questo dispositivo è alloggiato all’interno di un guscio antiurto. Sul pannello superiore, con la tastiera, c’è un display LCD (65×14), che visualizza lo stato di strumento e la connessione per il cellulare GSM.

Lo scorrimento tra i menu è effettuata con i “tasti freccia” è inoltre situato sul pannello frontale una tastiera numerica, che viene utilizzata per la selezione e per memorizzare/richiamare i numeri corrispondenti.

Funzioni principali:

• Controllo e gestione effettuata tramite microprocessore DSP,
• Massima separazione tra audio entrante ed uscente dalla linea grazie al circuito di cancellazione digitale in caso di chiamata su linea dial-up
• Equalizzatore parametrico in grado di equalizzare il segnale audio in ingresso, ottimizzando così la risposta in frequenza e il guadagno del segnale ricevuto sulla base della qualità della linea filtro disponibile.
• Dotazione  di un modulo GSM interno, con antenna esterna: può essere collegata al TELEREPORT PLUS tramite il connettore posto sul pannello frontale.
• Batterie interne al  NiMh ad alta efficienza, la loro ricarica è controllata da un apposito circuito, assicurando massima efficienza e durata.
• Circuito di chiamata e occupato con rilevamento toni DTMF e replay.
• Generazione del tono di prova per regolare l’audio tramite la linea telefonica.

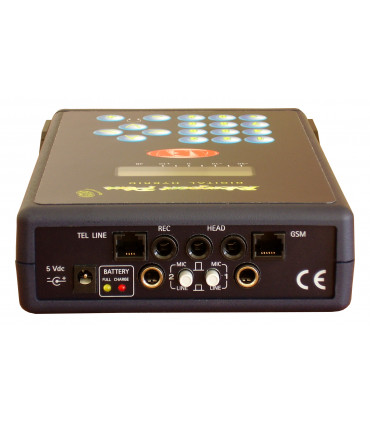

Caratteristiche

– Due ingressi audio, con selezione Micro/Linea mediante pulsante posto sul pannello panel.

– Due uscite cuffie con regolazione livello tramite apposito potenziometro digitale posto sopra il pannello, con visualizzazione del livello sul diplay

– Uscita audio REC , con regolazione del livello tramite apposite menu e relative visualizzazione dul display

– Tramite la tastiera è possibile accedere a tutte le funzioni visualizzate sul display

MIC INPUT:

• Configurazione: Ingresso bilanciato del trasformatore (Filtro EMI)
• Impedenza d'ingresso: 200 Ω bilanciato
• Range di livello d'ingresso: -60 dBu ÷ - 50 dBu regolabile
• Risposta in frequenza: 100 Hz ÷ 6 KHz
• Rumore: -63 dBu (din Audio)
• Connettore: Jack 6 mm femmina stereo
• Intervallo di controllo ALC: tra -60 ÷ -40 dBu
• Tempo di attacco ALC: 10 mSec
• Tempo di rilascio ALC: 2 Sec

INGRESSO LINEA:

• Configurazione: Ingresso elettronico bilanciato (Filtro EMI)
• Impedenza d'ingresso: 20 KΩ bilanciati elettronicamente
• Gamma dei livelli d'ingresso: 0 dBu ± 12 dB regolabile
• Risposta in frequenza: 100 Hz ÷ 6 KHz
• Rumore: -66 dBu (din Audio)
• Connettore: Jack 6 mm femmina stereo
• USCITA CUFFIA CUFFIA ( EMI filtrata)
• Potenza: 2×160 mW a 50 KHz livello regolabile
• Risposta in frequenza: 100 Hz ÷ 6 KHz
• Connettore: Jack 6 mm femmina stereo

USCITA REC: ( EMI FI )

• Impedenza di uscita: 100 Ω sbilanciata
• Livello di uscita: 0 dBu fix
• Risposta in frequenza: 100 Hz ÷ 6 KHz
• Connettore: Jack 6 mm femmina stereo

CIRCUITO IBRIDO:

• Specifiche standard: ETS 300001 (NET4)
• Impedenza: 600 Ω (Filtro EMI)
• Livello RX: -10 dBu (guadagno regolabile -6 ÷ +18 dB)
• Livello TX: 0 dBu
• Ibrido nullo: -40 dBu banda completa
• Risposta in frequenza: 230 Hz ÷ 3400 Hz
• Distorsione: 0.8 %
• Connettore: RJ11 4 pin

GSM INTERNO:

• Freq. standard: 900/1800 (1900 su richiesta)
• Risposta in frequenza: 200 Hz ÷ 3700 Hz
• Connettore dell'antenna: SMA Femmina

CONNETTORE MOBILE: (PER GSM ESTERNO)

• Livello TX: -10 dBu
• Livello RX: -6 dBu
• Connettore: RJ11 6 pin
• DATI GENERALI:
• Alimentazione: 3 batterie (NI-MH) 1,2 V 2300 mAh
• Consumo di energia: 300 mA - Con GSM: Rx 500 mA - Tx 800 mA
• Autonomia: 7,5 ore di funzionamento standard Max 2,5 con GSM
• Fornitura esterna: 5 Vdc 500 mA
• Dimensioni (LxAxPxP): 14 x 44 x 19 cm
• Peso: 0,8 Kg (con opzione GSM interna)
• Temperatura di funzionamento: 0 ÷ 50° C
