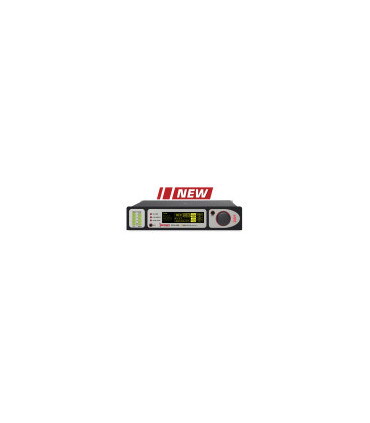

568 SOFIA Inovonics Broadcast HD-Radio SiteStreamer récepteur de moniteur à distance compatible avec le web

568 SOFIA Inovonics

SiteStreamers™ fournit également d'importantes mesures de signaux RF et audio et envoie des alarmes par courrier électronique ou SMS en cas de conditions hors limites et d'autres erreurs de réception.

 Caractéristiques

• Installez le SiteStreamer dans le contour de réception de votre station et surveillez les signaux radio analogiques FM ou HD (HD1-HD8) hors antenne via le Web, partout dans le monde.
• Le BandScanner intégré affiche un tracé du spectre de toute la bande FM (ou d'une partie sélectionnée par l'utilisateur) et identifie les transmissions HD Radio.
• Il permet la lecture locale et à distance de toutes les données FM/RDS et HD/PAD pertinentes.

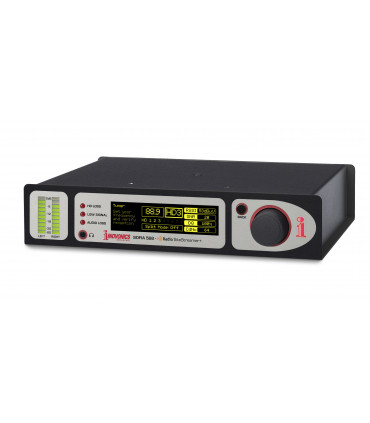

• Le panneau avant est facile à configurer grâce au menu de navigation et à l'affichage en façade. L'interface Web correspondante offre une présentation détaillée et des options supplémentaires.
• Reste sur le canal et en mode marche grâce au signal et à la perte de puissance ; ne se mélange pas automatiquement entre FM et HD comme une radio grand public.
• Les alarmes sur le panneau avant et/ou les "décomptes" sur le panneau arrière indiquent une perte audio, un signal faible, des erreurs RDS et une perte de réception HD.
• Le contrôle audio en "mode divisé" permet de configurer le délai de transmission en diversité.
• Lorsqu'elles sont publiées, des mises à jour gratuites du micrologiciel sont facilement installées sur le terrain ou à distance via l'interface Web.

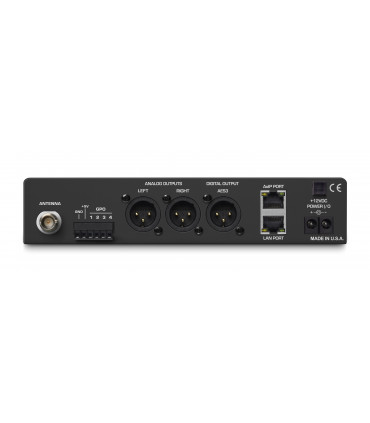

• L'ensemble en demi-rack comprend un écran graphique OLED haute résolution, des indicateurs de niveau à LED à large portée et des LED d'alarme individuelles avec des compteurs sur le panneau arrière.
• L'horloge en temps réel est dotée d'une batterie de secours.
• L'utilitaire SNMP est entièrement pris en charge.
• Les GPO peuvent être affectés par l'utilisateur à des fonctions d'alarme spécifiques.
• L'audio des programmes hors antenne est disponible simultanément en L/R-analogique, AES3-numérique et AES67 AoIP basé sur Dante®, tous avec des niveaux réglables, plus un flux IP Internet multi-écoute et une prise casque en façade.
• Le flux d'écoute Internet SOFIA 568 peut accueillir jusqu'à 10 auditeurs à la fois.
• L'enregistrement amélioré des alarmes inclut la durée de chaque alarme, et il n'y a pratiquement aucune limite au nombre d'alarmes pouvant être enregistrées.
• Téléchargez un journal complet au hasard ou automatiquement chaque jour, chaque semaine ou chaque mois.

Spécifications

Tuning Range

87,5MHz à 107,9MHz par pas de 100kHz.

Entrée de l'antenne

75Ω (BNC).

Sensibilité/SNR

10dBµV requis pour 50dB mono-FM S/N.

Réponse audio

• FM : ±1dB, 30Hz - 15kHz ; la désaccentuation est programmable à 75µs ou 50µs ou OFF.
• HD Radio™ : ±0,25dB, 20Hz - 20kHz.
• Modes de réception
• FM : Stéréo / Auto-Blend stéréo / Mono forcée.
• HD Radio™ : HD1 à HD8 ; le "Split Mode" fournit la FM L+R sur le canal audio gauche et la HD1 L+R sur le canal droit.
• Champs RDS affichés
• PS, PI (et appel), RT, RT+1, RT+2, PTY, PTYN, C/T, M/S, DI, TP, TA ; RDS Taux d'erreur de bloc, groupes transmis (avec statistiques d'utilisation), AF, ODA.
• Données HD PAD affichées

• SIS : nom abrégé, nom universel, ID de la station, slogan, message, emplacement de la station.
• Divers : Mode Service, Mode Codec, Gain TX, Contrôle de mélange TX.
• PSD (HD1-HD8, chacun) : Slogan, PTY, Artiste, Titre, Album ; Logo et/ou graphiques de l'expérience de l'artiste.
• Graphiques et mesure
• Audio des programmes L, R, L+R et L-R ; histogramme audio ; RSSI, RF SNR, niveau HD et niveaux Cd/No et histogrammes.

Sorties audio des programmes:

• Sorties analogiques symétriques (XLR) Les sorties gauche et droite sont réglables de -15dBu à +15dBu par pas de 0,1dB.
• La sortie numérique AES (XLR) à 44,1kHz ou 48kHz est réglable de -30dBFS à 0dBFS par pas de 0,1dB.
• La prise casque (3,5 mm TRS) a un niveau d'écoute réglable.
• Diffusion audio en continu
• Les flux MP3 ou OGG (sélectionnables) ont un débit binaire de 32kbps à 256kbps et une fréquence d'échantillonnage de 16kHz à 48kHz.

Alarmes

• Perte audio : l'alarme réagit au service surveillé (radio FM ou HD). Les seuils d'activation/désactivation de l'alarme et les intervalles de temps d'activation/désactivation sont programmables.
• Signal faible : Les niveaux de déclenchement de l'alarme et de la réinitialisation sont réglables indépendamment par rapport à l'affichage du niveau de la porteuse FM et ont des intervalles d'activation/désactivation programmables.
• Alarme RDS : Temps d'activation/désactivation programmable en cas de perte RDS ou d'erreur PI.
• Perte de pilote : temps de mise en marche et d'arrêt programmable pour la perte du pilote stéréo.
• Perte HD : Des mesures fixes déterminent la perte de réception radio HD ; temps de mise en marche/arrêt programmable.
• Alertes par courrier électronique : Le courrier électronique ou les SMS peuvent alerter le personnel sélectionné sur des alarmes spécifiques.
• Alarmes "Tallies" : Les sorties individuelles des transistors NPN à collecteur ouvert vers la masse sont programmables pour la polarité logique et l'affectation des GPO.
• Horloge en temps réel
• Réglage automatique de l'heure Internet ; réglage automatique/manuel de l'heure d'été, batterie de secours.

Port AoIP

L'utilitaire AoIP, basé sur Dante® et compatible AES67 (sélectionnable), dispose de paramètres indépendants pour l'IP, le format audio et le flux de transmission.

Port LAN

La connexion au réseau local ou à Internet permet une surveillance à distance (écoute et contrôle SOFIA 568) ; configuration du réseau et paramètres de diffusion programmables par l'utilisateur.

Besoins en énergie

12VDC à 450mA ; une alimentation universelle à découpage en ligne 90-240VAC est incluse avec le SOFIA 568 SiteStreamer.

Options de montage

Un adaptateur de rack optionnel permet de monter un ou deux modules demi-rack dans un rack 1U de 19 pouces.

Taille et poids

1,6 "H x 8 "L x 6 "P ; poids d'expédition de 5 livres.
