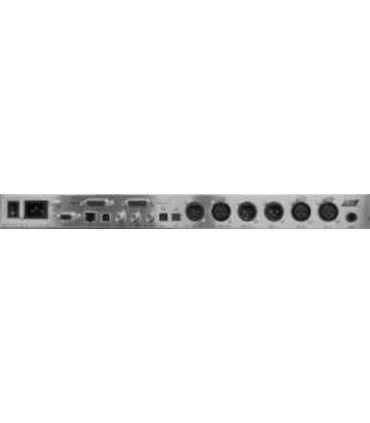

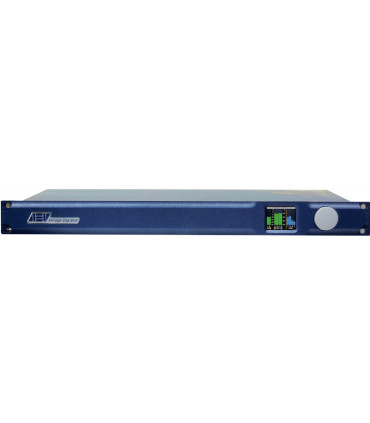

Mirage 4 Dig Evo FM-AEV AUDIO BROADCAST PROCESSEUR
MIRAGE DIG EVO : le nouveau processeur audio numérique AEV
Le Mirage Dig Evolution est un processeur audio entièrement numérique, basé sur la technologie DSPMirage Dig Evo. C'est un processeur de traitement de signal audio complet pour les émissions AM, FM et TV.
Entrées/sorties audio numériques l AES/EBU et Optique
Entrées/sorties audio analogiques équilibrées
Norme AES/EBU, résolution 24 bits
faible latence structurelle du signal ( 3 ms )
Traitement et compression audio à quatre bandes
Commutation d'entrée avec fonction de sauvegarde sélectionnable, et plus
Women's clothing size
| Size | XS | S | M | L |
|---|---|---|---|---|
| Euro | 32/34 | 36 | 38 | 40 |
| USA | 0/2 | 4 | 6 | 8 |
| Bust(in) | 31-32 | 33 | 34 | 36 |
| Bust(cm) | 80.5-82.5 | 84.5 | 87 | 92 |
| Waist(in) | 24-25 | 26 | 27 | 29 |
| Waist(cm) | 62.5-64.5 | 66.5 | 69 | 74 |
| Hips(in) | 34-35 | 36 | 37 | 39 |
| Hips(cm) | 87.5-89.5 | 91.5 | 94 | 99 |
With your arms relaxed at your sides, measure around the fullest part of your chest.
Measure around the narrowest part of your natural waist, generally around the belly button. To ensure a comfortable fit, keep one finger between the measuring tape and your body.
Mirage 4 Dig Evo FM-AEV
LES SERVICES GÉNÉRAUX
Fréquence de réponse
20Hz ÷ 15 KHz FM version
Version HD 20Hz ÷ 20 KHz
20Hz ÷ 10 KHz version AM
Réjection de la bande d'arrêt > 78 dB sur 17 KHz
Bruit > 65 dB dans toutes les conditions (dépend du traitement)
Distorsion totale < 0,01 %.
Séparation totale du système > 67 dB (30 Hz - 15 kHz)
ENTRÉE AUDIO ANALOGIQUE
Configuration gauche et droite
Impédance 10 K ohm / 600 ohm équilibré
CMRR > 45 dB de 30 à 15 Khz
Conversion A/N Fréquence d'échantillonnage 192 kHz
Sensibilité ±12dBu
Niveau d'entrée maximum +15 dBu
Connecteur de type XLR, femelle,
Pin 1 Châssis Pin 2 et 3 équilibrés électroniquement, flottants et symétriques
ENTRÉE NUMÉRIQUE
Configuration d'entrée numérique professionnelle AES 4 (IEC-60958)
Numérique AES 4 Impédance d'entrée 110 ohm équilibré
Connecteur d'entrée numérique XLR femelle AES 4
Fréquence d'échantillonnage Verrouillage automatique 32 - 44,1 - 48 - 96 KHz
Résolution 24 Bit
SORTIE AUDIO ANALOGIQUE
Configuration gauche et droite. Plat ou pré-format (50μS - 75μS)
Impédance de 30 ohms équilibrée électroniquement et flottante
Impédance de charge minimale 600 ohms
Niveau de sortie maximum +15 dBu dans une charge de 600 ohms
Connecteur de type XLR, mâle
Broche 1 Cadre
Broches 2 et 3 équilibrées électroniquement, flottantes et symétriques
SORTIE NUMÉRIQUE
Fréquence d'échantillonnage de la sortie numérique sélectionnable par logiciel 32 - 44,1 - 48 - 96 KHz
Résolution 24 Bit
Configuration de la sortie numérique stéréo équilibrée par transformateur AES 3 (IEC-60958)
Impédance de sortie numérique équilibrée de 110 ohms
Niveau de sortie numérique - 12,00 / 0 dBFS réglable
Connecteur de sortie numérique XLR mâle
GÉNÉRATEUR STÉRÉO (version MPX uniquement)
Configuration une sortie
Fréquence pilote 19 KHz ± 0,001% Max sur la température.
Injection pilote +4 ÷ 12
Distorsion < 0,005 % @1 kHz
Rapport de signal acoustique 70 dB (Din Audio, mode Bypass) Typique
Séparation stéréo 60 dB Typique
Diaphonie entre le réseau principal et le réseau de grande puissance 48 dB 30-15 kHz
Grande membrane Sub to Main 46 dB 30-15 kHz
Suppression de la sous-porteuse 38 kHz 70 dB Typique
Suppression 76 kHz 70 dB Typique
Niveau audio composite 0 ÷ 12dB
Connecteur BNC
Impédance de sortie 50 ohms
DONNÉES
Interface Ethernet / RS232- terminal à l'arrière, asynchrone
Saisie de données en duplex intégral
Format sélectionnable
Vitesse de transmission série 2400 ÷ 19600 bauds
Connecteur RJ45 / RS232/ USB
Gestion des données contrôlée par microprocesseur
Mémoire non-volatile Conservation des données Flash 10 ans
Entrées/sorties logiques
Connecteur de canon femelle DB15
GENERALITES
Tension secteur 90 - 260 Vac / 50 Hz gamme complète
Dimensions (LxHxP) 48,3 x 19,4 x 4,4 cm 1 unité de rack
Poids 3,5 Kg.
Température de travail 0 ÷ 50° C.
L'humidité de travail. Max 95% sans condensation
