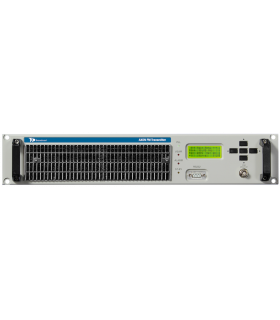

TRASMETTITORE FM 1300 WATT - AXON 1300W - STEREO-MPX

AXON 1300W STEREO

AXON è un trasmettitore FM professionale di classe mondiale a bassa e media potenza.

AXON FM Transmitter garantisce una qualità di trasmissione superiore e affidabilità.

Ha caratteristiche ineguagliabili e caratteristiche tecniche eccezionali.

Questo lo rende ideale per qualsiasi applicazione di trasmissione FM.

Se avete bisogno di fornire il miglior servizio di trasmissione, AXON è la soluzione definitiva che soddisfa le esigenze.

AXON soddisfa la maggior parte delle esigenze dei clienti e garantisce caratteristiche professionali ad un prezzo accessibile.

Le applicazioni AXON sono come:

- Radio comunitarie trasmettitore FM

- Radio commerciali Trasmettitore FM

- Radio religiose Trasmettitore FM

- Radio educative Trasmettitore FM

- Altri gruppi radiofonici senza scopo di lucro Trasmettitore FM

- Grandi reti nazionali Trasmettitore FM

- Radio pubbliche Trasmettitore FM

- Radio di film drive-in Trasmettitore FM

- Radio dei teatri Trasmettitore FM

- Radio degli stadi Trasmettitore FM

- Trasmettitore FM di radio politiche

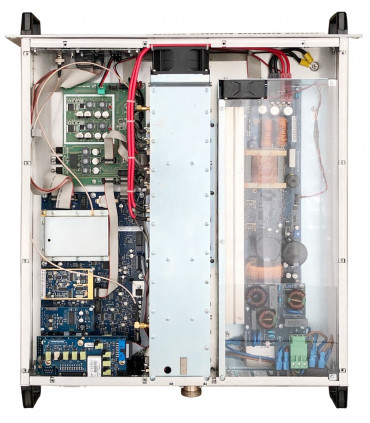

AXON ha un'architettura compatta: sia l'eccitatore che l'amplificatore stanno nello stesso contenitore.

La tecnologia del dispositivo LDMOS da 50 volt offre un aumento drammatico della densità di potenza. Abbassa i costi operativi e riduce il costo di proprietà per tutta la vita del trasmettitore.

Per acquistare il trasmettitore AXON FM, visitate il nostro e-shop BMI Broadcast Market Italy.

In BMI vendiamo la famiglia di trasmettitori FM AXON al miglior prezzo del mercato.

HIGHLIGHTS

- Eccellente fedeltà audio con un suono cristallino morbido, profondo e pulito.

- Realizzato in alluminio, filtro aria e schede PCB tropicalizzate

- Condotto dell'aria in alluminio.

- Portante in rame sui componenti di potenza attiva come LDMOS o resistenze per carichi sbilanciati

- Servizio ininterrotto grazie alle protezioni software intelligenti

- Progettazione senza guasti grazie alle protezioni rapide dell'hardware

- Protezione contro fulmini, polvere e corrosione

- Progettato per essere ruvido da solo. Tutti i componenti che determinano l'affidabilità sono sovradimensionati. Il dissipatore di calore, LDMOS, ventole, resistenze di carico

  sbilanciate e alimentazione.

- Tecnologia LDMOS a stato solido fino all'80% di alta efficienza costante a qualsiasi livello di potenza

- Interfaccia utente amichevole con display LCD sul pannello frontale, tasti diretti e indicatore LED. Mostra lo stato del trasmettitore e permette una navigazione intelligente

  con i tasti ENTER e ESC.

- Scheduler Power Derating

- Controllo remoto via WEB TCP/IP e SNMP di tutti i parametri. Controllo del trasmettitore via internet senza alcuna scatola esterna o accessori.

- Connettori paralleli per il controllo remoto

- Top seller in stazioni radio governative, private, commerciali e comunitarie

CARATTERISTICHE PRINCIPALI

- Prodotto in una vasta gamma di potenza: 30W (30 watt), 50W (50 watt), 60W (60 watt), 100W (100 watt), 150W (150 watt), 300W (300 watt), 500W (500 watt), 600W

  (600 watt), 1000W (1000 watt, 1kW) e 1200W (1200 watt, 1,2kW), 1300 (1300 Watt), 2000W (2000 Watt, 2kW) 2400W (2500 Watt, 2,5kW).

- Ingresso audio e modulazione selezionabili. MPX (composito), stereo, digitale AES/EBU o mono.

- Rapporto segnale/rumore molto basso, migliore di 90dB. Distorsione molto bassa e alta separazione stereo grazie al codificatore stereo digitale.

- Purezza spettrale totale: meglio di -90 dBc spurie e armoniche. Garantisco la massima qualità del segnale RF.

- Modulazione di frequenza analogica da 87,5 MHz a 108,0 MHz. Regolazione a passi di 10 kHz e una stabilità di frequenza migliore di 2 ppm. Giapponese (JPN) JAPAN, russo

- L'esclusivo Soft Limiter intelligente senza distorsione mantiene la deviazione nei limiti di 75kHz.

- Encoder RDS dinamico con funzione TMC

- Il connettore N+1 Profiles fornisce 7 diverse selezioni di memoria. Le impostazioni della memoria sono nella memoria interna. Può essere impostato da remoto o in locale.

- Dimensione ultra compatta 2U

- Alimentazione a gamma completa: tensione di rete 180-260 vac

- Conforme a tutti gli standard: ETSI - CCIR - FCC. Soddisfa tutte le più rigorose standard di qualità elettromagnetica

FEDELTÀ AUDIO ECCELLENTE CON UN SUONO CRISTALLINO MORBIDO, PROFONDO E PULITO. SEGNALE-RUMORE MOLTO BASSO, DISTORSIONE MOLTO BASSA E ALTA SEPARAZIONE STEREO.

La qualità del suono della musica, la caratteristica più importante della serie AXON. È caratterizzato da una calda morbidezza, un suono cristallino profondo e pulito.

Questa eccellente qualità audio evidenzia lo stato d'animo della radio. Questo suono fornisce un vantaggio competitivo con qualsiasi altra marca di trasmettitori.

S/N molto basso tipico 85 dB, codificatore ad alte prestazioni stereo con separazione stereo tipica 65 dB. Distorsione ultra bassa 0,01%.

Esclusivo Soft Limiter intelligente senza distorsione che mantiene la deviazione nei limiti di 75kHz.  Dà il massimo volume audio possibile senza alcun tipo di distorsione.

Ingresso digitale AES-EBU risoluzione 24 bit con frequenza di campionamento 32, 44.1, 48, 96 KHz selezionata automaticamente

MECCANICA IN ALLUMINIO, FILTRO ARIA E SCHEDE PCB COMPLETAMENTE TROPICALIZZATE

Le parti meccaniche del trasmettitore sono tutte in alluminio. Offre un peso ridotto e robustezza.

Dotato di un FILTRO D'ARIA montato sul pannello frontale, facile da pulire o sostituire.

Schede PCB e il cablaggio tropicalizzato con un rivestimento specifico.

Queste precauzioni garantiscono una lunga durata in condizioni ambientali estreme. Prevenire i danni dovuti alla corrosione e all'erosione. Proteggere i componenti dall'inclemenza del clima tropicale. Difendere dall'umidità, dal sale e dall'inquinamento.

ARIA CANALIZZATA IN ALLUMINIO

L'apparecchiatura si inserisce in un armadio compatto in alluminio a 2 unità montabile su rack.

Un disegno esclusivo dell'aria guida l'aria in condotti di alluminio.  Evita il contatto dell'aria con i componenti elettronici.

Ogni componente che produce calore si trova sul dissipatore principale.

L'aria passa solo nel dissipatore di calore in alluminio. Evita il contatto con i componenti elettronici.

Questo evita i guasti prodotti dalla corrosione dell'aria.

Portatore di rame su componenti attivi LDMOS e resistenze sbilanciate. MANUTENZIONE FACILE

Montiamo le resistenze LDMOS o sbilanciate su un supporto di rame. Migliora la dissipazione del calore qualsiasi manutenzione di aiuto.

Prodotti da altre marche, montare LDMOS è sul dissipatore di calore. In questo caso diventa quasi impos-sibile per riscaldare la saldatura quando è necessario sostituire il LDMOS.

Un ulteriore problema è quello di testare il nuovo componente nell'intero sistema.

Facile manutenzione, tutte le parti sono facili da sostituire. Moduli RF, schede elettroniche di controllo, soffianti e alimentatori. Inoltre, tutti i modelli condividono le stesse parti di ricambio.

SERVIZIO ININTERROTTO CON PROTEZIONI HARDWARE E SOFTWARE

Ci sono due tipi di protezione: Protezione hardware veloce e protezioni software soft

Quando c'è un cortocircuito sull'antenna o sul cavo coassiale, la protezione deve essere hardware. Deve agire in pochi nanosecondi. Infatti, il software in questo caso non è abbastanza veloce per garantire la protezione dell'attrezzatura.

Quando la condizione di guasto è morbida, come l'aumento del VSWR, si può usare una protezione software. La causa può essere la neve o l'umidità nel sistema dell'antenna.

Il trasmettitore AXON FM ha entrambi: Protezioni hardware veloci e protezioni software soft.

La protezione software riduce la potenza di uscita senza interruzione in onda. Anche se il trasmettitore è in onda, mantiene i dispositivi RF in una condizione operativa sicura.

Le protezioni del trasmettitore funzionano in caso di:

- Disadattamento del carico, cortocircuito dell'antenna/circuito aperto

- Sovratemperatura ambientale

- Guasto del raffreddamento

- Guasto dell'amplificatore

- Sovra e sotto tensione DC

- Sovra e sotto tensione AC

- RF e temperatura dell'alimentazione

- Fulmini

- Polvere

- Corrosione

Il trasmettitore AXON FM è on-air anche nelle peggiori condizioni di funzionamento. Per ottenere questo, i componenti importanti del trasmettitore sono tutti sovradimensionati.

- Tutti i dissipatori di calore in alluminio sono due volte più grandi del necessario.

- I carichi fittizi sbilanciati sono il doppio della quantità necessaria

- Gli amplificatori RF LDMOS sono il 30% più potenti del necessario. Sono tolleranti al VSWR 65:1

- Gli alimentatori forniscono il 30% in più di potenza rispetto alla quantità utilizzata dall'apparecchiatura a piena potenza nominale.

ALTA EFFICIENZA PER UN BASSO CONSUMO ENERGETICO

AXON usa dispositivi di potenza RF allo stato solido, LD-MOS di sesta generazione. Sono ad alta efficienza e tollerano il VSWR 65:1. Questa caratteristica fornisce alta affidabilità e basso consumo energetico.

Un algoritmo intelligente mantiene l'alta efficienza costante a qualsiasi potenza.

Questo algoritmo controlla la tensione dell'alimentazione e il bias.

Grazie a questo, l'efficienza è molto alta a qualsiasi frequenza e a qualsiasi potenza di uscita.

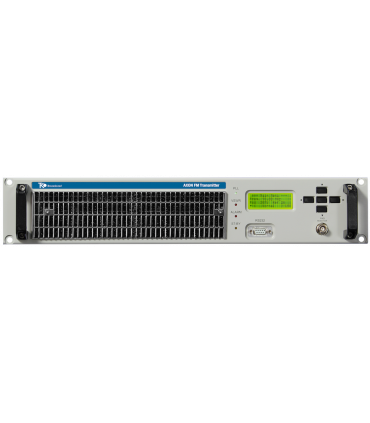

INTERFACCIA UTENTE A TASTI DIRETTI E LED INDICATORI

L'interfaccia utente è composta da: Display LCD, tasti di accesso diretto e indicatori LED.

Permette un controllo immediato e la visualizzazione dello stato del trasmettitore.

La navigazione rapida e facile attraverso i menu crea un'interfaccia utente amichevole, semplice e intuitiva. Permette un apprendimento immediato dell'uso.

L'interfaccia utente fornisce il pieno controllo e la misurazione di tutti i parametri di lavoro.

CONNETTORI DI CONTROLLO REMOTO IN PARALLELO

Connettore di controllo remoto parallelo con relè di uscite a contatto secco e ingressi optoisolati. Il connettore ha diversi TC e TS disponibili. Alcuni di essi sono: on/off, locale/remoto, stato di allarme, Under e Over RF, Reset allarmi.

Connettore N+1 Profiles: fornisce 7 diverse selezioni di memorie. Le impostazioni della memoria sono nella memoria interna. È possibile impostare i profili a distanza e localmente.

TOP SELLER NELLE RETI GOVERNATIVE, PRIVATE E NELLE STAZIONI RADIO COMMERCIALI E COMUNITARIE

AXON è uno dei trasmettitori di trasmissione FM più utilizzati. Adottato nelle reti governative e private, nelle stazioni radio commerciali e comunitarie.

Per qualsiasi applicazione, AXON è la soluzione definitiva. Soddisfa le richieste dei clienti più esigenti. Garantisce caratteristiche professionali a prezzi accessibili

AXON funziona come trasmettitore a bassa e media potenza. E' adatto a stazioni stand alone o come driver in trasmettitori complessi di alta potenza e sistemi N+1.

CARATTERISTICHE TECNICHE GENERALI DI AXON

AXON ECCITATORE/TRASMETTITORE DA 30W A 1200W

- Gamma di frequenza: 87.5 ÷ 108.00 MHz, programmabile a passi di 10 KHz

- Su richiesta 66 ÷ 74 MHz (OIRT), 76 ÷ 90 MHz (JPN) Bande.

- Stabilità di frequenza: migliore di ±150Hz da -10 a +50°C

- Capacità di modulazione deviazione massima: +/-150kHz.

- Controllo di frequenza: Controllo del microprocessore del sintetizzatore.

- Potenza di uscita: 30W, 50W, 100W, 150W, 300W, 600W, 1200W, 1300, 2000W, 2500W. Regolabile da 0W alla massima potenza.

- Impedenza d'uscita: 50 ohm.

- Display: indicatore di potenza e modulazione in avanti/riflessione

- Tipo di modulazione: Modulazione di frequenza diretta della frequenza portante. F3E Stereo con sottoportante e Mono.

- Tempo di blocco: Typ. 4 secondi.

- Off Lock Attenuazione: ≥ -80 dBc.

- Modalità di modulazione: Mono, Stereo, Multiplex, SCA, RDS, Aux.

- Pre-enfasi: Flat(0)/50/75 µs selezionabile dal pannello frontale.

- Rapporto S/N AM asincrono: -60 dB sotto la portante di riferimento. 100% modulazione AM @ 400 Hz, senza modulazione FM.

- Rapporto S/N AM sincrono: -60 dB sotto la portante di riferimento. 100% di modulazione AM a 400 Hz con modulazione FM ±75 KHz a 400 Hz.

- Armoniche RF: Supera i requisiti ETSI/EBU/CCIR/FCC. migliore di 84 dbc

- Spurie RF: supera i requisiti ETSI/EBU/CCIR/FCC. meglio di 84 dbc

- Connettori di uscita: 30W a 600W connettore tipo N, 1200W connettore tipo DIN 7/16

- Potenza di uscita on/off e regolabile da pannello frontale e da remoto.

- Efficienza complessiva fino all'80%.

- Monitor RF: -60 dBc, connettore BNC

- VSWR: 1.5:1 Massimo con fold-back automatico a VSWR più alto

SCA, RDS, FUNZIONAMENTO AUX

- Connettore d'ingresso: BNC femmina

- Impedenza d'ingresso: 3 Kohm.

- Livello d'ingresso: da -3 a +6 dBm.

- Risposta in frequenza: ±0.2 dB, da 40 KHz a 100 KHz.

- Connettore d'ingresso: BNC femmina. La maggior parte dei parametri di prestazione SCA, RDS, AUX, sono determinati principalmente dal generatore usato.

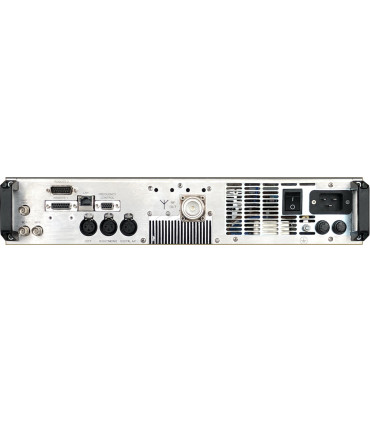

CONNESSIONI AUSILIARIE

- N°2 RS485: connettore interfaccia seriale RJ45 pannello posteriore.

- Interfaccia Telemetria: connettore DB25F sul pannello posteriore.

ELETTRICO (per trasmettitore da 10kW a 40kW)

- Potenza d'ingresso AC: 230/400 VAC ±15%, 50/60 HZ(+/- 3HZ) monofase o trifase+N

- Fattore di potenza > 0.99

- Raffreddamento: Aria forzata

- MTBF > 20.000 ore

AMBIENTE

- Temperatura di funzionamento: da -10°C a +50°C.

- Altitudine massima di funzionamento: 4000 mt.

- Range di umidità relativa: Da 0 a 95% non condensante.

- Protezione contro fulmini, polvere e corrosione

DIMENSIONI FISICHE

- Montaggio: armadio a 2 unità

- Dimensione: 88mm. (H) x 484mm. (L) x 478mm. (D)

- Peso: ~ 11 Kg.

OPZIONI DISPONIBILI

L'ampia gamma di opzioni disponibili riduce la necessità di qualsiasi attrezzatura aggiuntiva:

- Encoder stereo ad alte prestazioni

- AES/EBU digitale

- Encoder RDS dinamico con funzione TMC

- AOIP Audio su IP

- Connettività WEB TCP/IP e SNMP per accesso remoto

- Giapponese (JPN), russo (OIRT) e altre bande sono opzioni disponibili.

- Interfaccia parallela del connettore di controllo remoto
