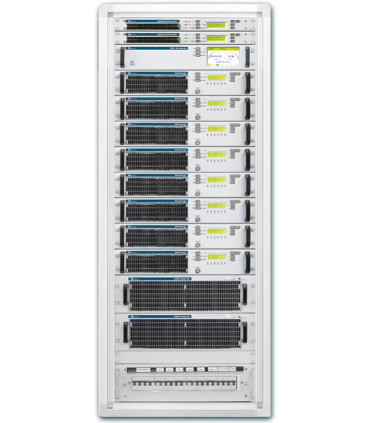

Trasmettitore FM 15,6 kW Alta Potenza, Modulare Combinato - CORTEX

Serie CORTEX

Trasmettitore FM ad alta potenza CORTEX FM, gamma completa di potenza disponibile. Architettura combinata modulare: eccitatore e amplificatore.

57.000,00 € Nessuna tassa 60.000,00 €
-5%
Size chart
Women's clothing size
SizeXSSML
Euro 32/34 36 38 40
USA 0/2 4 6 8
Bust(in) 31-32 33 34 36
Bust(cm) 80.5-82.5 84.5 87 92
Waist(in) 24-25 26 27 29
Waist(cm) 62.5-64.5 66.5 69 74
Hips(in) 34-35 36 37 39
Hips(cm) 87.5-89.5 91.5 94 99
How To Measure Your Bust

With your arms relaxed at your sides, measure around the fullest part of your chest.

How To Measure Your Waist

Measure around the narrowest part of your natural waist, generally around the belly button. To ensure a comfortable fit, keep one finger between the measuring tape and your body.

Reference:
CORTEX 15k/6/2.5
Brand:
Descrizione

CORTEX 15 KW

CARATTERISTICHE GENERALI

La filosofia modulare superiore TXM SMP© permette vantaggi rilevanti:

  • L'intero sistema beneficia delle caratteristiche ottimali del modulo base VL Amplifier.
  • Gli amplificatori VL sono ognuno di loro un modulo completo e funzionante con la propria ventilazione di alimentazione, la logica di controllo e il filtro di uscita, così, al contrario dei trasmettitori plug-in standard, vivono da soli e facilitano la manutenzione e il test: senza bisogno di strumenti speciali, ogni modulo può essere collegato e installato o testato come un singolo amplificatore.
  • Sviluppando l'amplificatore VL i nostri ingegneri concentrano tutti gli sforzi su: minimizzare il peso, il costo, il consumo di energia e il calore prodotto, e massimizzare: efficienza, affidabilità, prestazioni elettriche, connettività e facilità di manutenzione.
  • Un singolo amplificatore VL può essere messo in onda come back-up di un trasmettitore più grande.

Shock e vibrazioni durante il processo di trasporto possono compromettere il risultato di un'installazione, l'ottimizzazione del pacchetto VL Amplifier permette ai nostri ingegneri di soddisfare le condizioni di trasporto più esigenti per l'ermeticità, il controllo della temperatura e l'isolamento da vibrazioni e shock.

Durante l'installazione e la manutenzione, i pacchetti leggeri gestiti aiutano la salute degli operatori.

La filosofia TXM SMP© Superior Modular è una famiglia basata su un amplificatore molto compatto e le sue varie combinazioni. Grazie ad un'accurata scelta di dimensioni, 2 HE, livelli di potenza dei building blocks 2 kW FM, può essere considerato come il Nuovo Riferimento per i trasmettitori modulari.

La modularità si completa con combinatori speciali, eccitatori FM e logiche di controllo.

L'eccitatore FM può essere analogico o DDS entrambi con interfaccia AES/EBU integrata.

FATTI CHIAVE

Sistema di combinazione

Combinatore di potenza PC compatto e ben isolato fino a dodici vie da 20 kW, ultra-broadband, stabile in fase, a bassa perdita e con più di 20 dB di filtraggio armonico additivo.

L'avvio sequenziale controllato dolcemente riduce la corrente di spunto durante la transizione da OFF a ON.

Trasmettitori FM con solo 800 mm di profondità di rack e fino a 40 kW FM in un singolo rack da 19".

Trasmettitori TV digitali fino a 8 KW di potenza di uscita Wide Band Doherty (WBD) in un singolo rack da 19".

Protezioni hardware e software

Sovra e sotto tensione DC, sovra e sotto tensione AC, RF e temperatura di alimentazione, RF coassiale

Circuito aperto o corto dell'uscita

Capacità di un lungo tempo di lavoro su carichi corti/aperti a tutti gli angoli di fase senza alcun danno.

Ultima generazione 1400 W LDMOS, VSWR > 65:1 @ tutti gli angoli di fase, progettato per applicazioni ISM di maggiore robustezza e generatori di plasma.

Filtraggio di rete integrato.

Protezione integrata contro i fulmini.

L'eccitazione ritardata del sistema dopo il blackout di rete previene i picchi e le alte tensioni di variazione tipiche di questi eventi.

Avvio sequenziale controllato in modo da ridurre la corrente di spunto durante la transizione da OFF a ON.

Telemetria WEB/SNMP e controllo remoto

Controllo locale o remoto completo tramite nome utente e password di accesso.

Controllo remoto con smartphone o tablet.

Logica host e telemetria (TM, TC e TA).

Controllo e monitoraggio remoto tramite SNMP e/o interfaccia WEB.

Con logbook o file di log per registrare messaggi di errore o di allarme.

Visualizzazione del valore di potenza in avanti/riflesso e dell'allarme di riflessione alta.

Interfaccia umana

Ogni modulo è dotato di un controllore logico che permette il controllo completo da parte di un operatore locale.

Tutti i parametri del trasmettitore e dell'amplificatore necessari per la diagnostica possono essere recuperati localmente o a distanza tramite protocollo standard (IP) e software standard (web browser, SNMP).

Guida utente multilingue.

Display Oled a colori ad alta definizione e ad alto contrasto.

Set rapido di soglie per il livello delle protezioni. Questo set è basato sull'assegnazione di tre "sapori" o PERSONALITÀ: Conservativo (obiettivo primario = proteggersi), Standard (equilibrato), Aggressivo (obiettivo primario = trasmissione senza interruzioni). N+1 e sistemi di backup

Possono essere implementati sistemi convenzionali di standby come: standby dell'eccitatore, standby del trasmettitore (n+1), standby passivo e standby attivo dello stadio di uscita.

Non sono necessarie unità di controllo aggiuntive per lo standby dell'eccitatore e lo standby dell'amplificatore attivo.

Alta efficienza LD Tech

Efficienza molto alta (più del 75% per un amplificatore completo da 5 kW).

Ultima tecnologia LDMOS per i moduli di potenza.

Altissima efficienza RF (>80% tip.) software ottimizzato per ogni livello di potenza.

Peso e dimensioni più bassi del settore.

Minore riscaldamento del dispositivo.

Minore riscaldamento della stanza.

Minore spazio occupato.

Minore manutenzione necessaria.

Piccole dimensioni e peso ridotto, riducono i costi di trasporto e semplificano la logistica.

Durata di vita dei componenti più lunga.

Riduzione dei costi dell'elettricità.

Minori costi di manutenzione.

Costi di raffreddamento ridotti.

Meno ventole.

Driver incluso nell'amplificatore VL

Massima ridondanza con eliminazione virtuale del collo di bottiglia grazie alla presenza di uno stadio driver (LDMOS) su ogni spina.

Eccitatore a bassa potenza grazie alla presenza di uno stadio driver (LDMOS) su ogni spina.

Splitter a bassa potenza.

Nessun cambio di PA richiesto.

Ridondanza dell'alimentazione

Massima ridondanza grazie alla presenza di un alimentatore compatto e affidabile su ogni spina

Configurazione di alimentazione di massima affidabilità.

Il modulo SMP include un SMPS (Switch Mode Power Supply) AC-DC molto efficiente (tip > 95%).

Caratteristiche elettriche

Soppressione delle armoniche molto alta (-90dB).

Circuito APC (Automatic Power Control) indipendente e individuale per mantenere una potenza di uscita costante.

Accoppiatori direzionali compensati in frequenza e indicatori interni di precisione.

Filtro passa-basso distribuito meno vincolante.

Struttura di manutenzione

Hot swapping dell'unità di potenza e dell'amplificatore: le spine possono essere estratte/inserite senza spegnere l'apparecchiatura.

Sistema di inserimento/estrazione delle spine Zero-Current e Zero-RF.

Ricambi universali: ogni spina è caratterizzata da fase e ampiezza.

Ricambio disponibile in tutto il mondo per l'alimentazione (GE-General Electric).

Qualsiasi amplificatore VL può essere scambiato con qualsiasi altro nello stesso trasmettitore TXM o con un ricambio. Nessuna regolazione o programma di qualsiasi tipo sono necessari.

Filtro d'aria intelligente incluso facile da pulire o sostituire.

Sistema di inserimento/estrazione Plug-in Zero-Corrente e Zero-RF.

90% dei pezzi di ricambio condivisi tra i trasmettitori FM.

Percorsi del flusso d'aria ottimizzati per evitare danni alle schede elettroniche.

Il percorso dell'aria all'interno del trasmettitore per evitare il contatto con le schede elettroniche.

Tropicalizzazione di tutti i componenti contro polvere, umidità e inquinamento.

Esauriente test di qualità finale.

CARATTERISTICHE TECNICHE TRASMETTITORE

Potenza di uscita: Regolabile da 2kW a 40kW costruire con modulo amplificatore 2kW fino a 10 moduli in un rack:

2kW = 1 modulo, 4kW = 2 moduli, 6kW 3 moduli, 8kW 4 moduli, 10 5 moduli, 12 kW = 6 moduli, 16 kW 8 moduli, 20kW 10 moduli

Potenze superiori a 20kW sono costruite combinando più rack di amplificatori:

24kW = 2 rack 6 moduli ogni rack, 32kW = 2 rack 8 moduli, 40kW = 2 rack 10 moduli.

Potenza di uscita on/off e regolabile da pannello frontale e da remoto.

Efficienza complessiva (tipica): ≥75% per il trasmettitore.

Impedenza di uscita RF: 50 ohm.

Connettore uscita RF: 1+5/8 e 3+1/8 tipo. (altri su richiesta)

Monitor RF: -57 dBc, connettore BNC VSWR: 1.5:1 Massimo con fold-back automatico a VSWR superiore

DOPPIO ECCITATORE CON CAMBIO AUTOMATICO

SISTEMA

INTERFACCIA TELEMETRIA SNMP

TELEMETRIA GSM E PSTN

INTERFACCIA TELEMETRIA TCP/IP

MODULO SINCH PER APPLICAZIONE SFN

VERSIONE OIRT E JPN

INGRESSI AUDIO DIGITALI

STAZIONE DI CODIFICA LPFM: CODICE DI IDENTIFICAZIONE FCC

CODIFICATORE RDS: FACILMENTE PROGRAMMABILE DA PC

Codificatore SCA

Ingresso digitale composito 192kHz

ELETTRICO (per trasmettitori da 10kW a 40kW)

Potenza d'ingresso AC: 230/400 VAC ±15%, 50/60 HZ (+/- 3HZ) monofase o trifase+N

Fattore di potenza > 0,98

Raffreddamento: Aria forzata

MTBF > 20.000 ore

AMBIENTE

Temperatura di funzionamento: da -10°C a +50°C.

Altitudine massima di funzionamento: 4000 mt.

Range di umidità relativa: Da 0 a 95% non condensante.

Protezione contro fulmini, polvere e corrosione

DIMENSIONI FISICHE (Per un tipico trasmettitore da 10kW)

Montaggio: Armadio da 40 unità (altre dimensioni Rack su richiesta)

Dimensioni: 570mm. (L) x 1000mm. D) x 1800 mm. (H) - Peso: ~ 220 Kg

Dettagli del prodotto
CORTEX 15k/6/2.5
