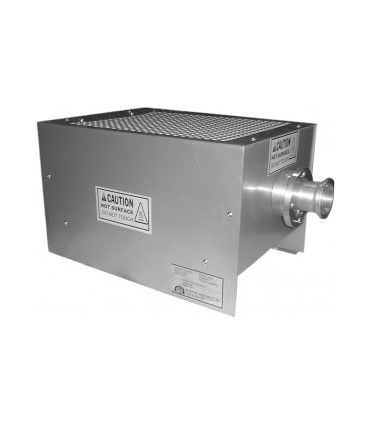

Modello 6401 Raffreddato ad Aria Statica

I carichi coassiali della serie 6400 sono stati progettati per interrompere la trasmissione RF quando

la temperatura nel carico raggiunge i 140°F. Questo permette il raffreddamento del carico mantenendo la

temperatura dell'aria in uscita abbastanza fredda da evitare bruciature se il personale entra in contatto con l'aria

flusso.

0,00 € Nessuna tassa
Size chart
Women's clothing size
SizeXSSML
Euro 32/34 36 38 40
USA 0/2 4 6 8
Bust(in) 31-32 33 34 36
Bust(cm) 80.5-82.5 84.5 87 92
Waist(in) 24-25 26 27 29
Waist(cm) 62.5-64.5 66.5 69 74
Hips(in) 34-35 36 37 39
Hips(cm) 87.5-89.5 91.5 94 99
How To Measure Your Bust

With your arms relaxed at your sides, measure around the fullest part of your chest.

How To Measure Your Waist

Measure around the narrowest part of your natural waist, generally around the belly button. To ensure a comfortable fit, keep one finger between the measuring tape and your body.

Reference:
Modello 6401 Raffreddato ad Aria Statica-ALTRONIC RESEARCH
Brand:
Descrizione

Modello 6401 raffreddato ad aria statica

Potenza nominale: 1kW servizio continuo

Impedenza: 50 ohm nominali

Gamma di frequenza: DC a 240 MHz

VSWR massimo: 1,15:1

Connettori d'ingresso: N - femmina, 7/8″, 1 5/8″ EIA (altri disponibili)

Dimensioni nominali (escluso il connettore): 10 1/2″ x 9″ x 17 1/4″

(26,7 cm x 22,9 cm x 43,8 cm)

Peso nominale: 8 lbs. (3,6 kg)

Finitura: Beige Splatter

Tipi di carico RF

- I design del carico RF sono determinati dall'impedenza, dalla potenza

capacità di gestione, metodo di raffreddamento e gamma di frequenza:

→ Capacità di gestione della potenza: 1 watt, 10-20 watt, 100-300 watt,

o molti kilowatt

→ L'impedenza è tipicamente 50 ohm se non diversamente indicato

→ La qualità della corrispondenza può variare da buona (tipica per i "carichi") a

eccellente (tipica per "terminazioni" di precisione)

→ Il metodo di raffreddamento potrebbe essere aria ambiente, aria forzata, olio a sistema chiuso

conduzione ad alette d'aria, acqua forzata, ecc. dipende dai

livelli di potenza coinvolti

→ Un carico RF "a banda larga" rappresenterà una corrispondenza di 50 ohm con basso VSWR

su un intervallo di frequenza specificato, ma alcuni carichi sono progettati per essere

una buona corrispondenza a una sola frequenza
