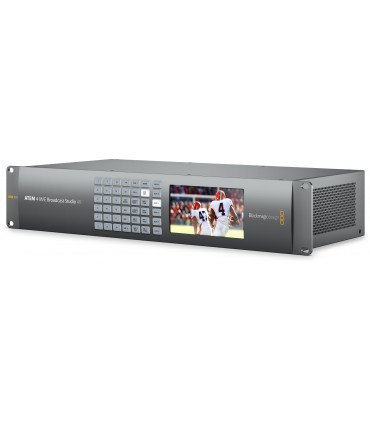

Blackmagic ATEM 4 M/E Broadcast Studio 4K

Blackmagic ATEM 4 M/E Broadcast Studio 4K

Bénéficiez de la puissance extrême d'un mélangeur 4 M/E 20 entrées 12G-SDI combiné à 16 ATEM AdvancedChroma Keyers pour une fréquence d'images élevée en Ultra HD.

Obtenez l'un des mélangeurs les plus compacts et les plus avancés au monde avec le nouveau mélangeur ATEM 4 M/E Broadcast Studio 4K. Vous disposez d'un mélangeur de production en direct incroyablement performant, conçu pour fonctionner avec les derniers formats et les fréquences d'images élevées, jusqu'à l'Ultra HD 2160p59.94 ! Vous obtiendrez 16 Advanced Chroma Keyers ATEM de nouvelle génération avec 4 par M/E, parfaits pour les travaux avancés et les décors virtuels. En tant que mélangeur ATEM le plus avancé, ce modèle comprend également les dernières technologies et fonctionnalités telles que 2 visionneuses multi Ultra HD, un DVE 2D complet, un moteur de composition SuperSource intégré avec 4 DVE image par image, une resynchronisation complète sur chaque entrée 12G-SDI et bien plus encore ! Les connexions multidébits 12G-SDI basculent automatiquement entre tous les formats HD et Ultra HD jusqu'à 2160p59.94 avec un seul câble BNC ! Même si vous ne travaillez pas en Ultra HD pour le moment, l'ATEM 4 M/E Broadcast Studio 4K possède toute la puissance et les fonctionnalités nécessaires à un travail de production en direct haut de gamme, tout en étant prêt pour l'Ultra HD dès que vous en aurez besoin !

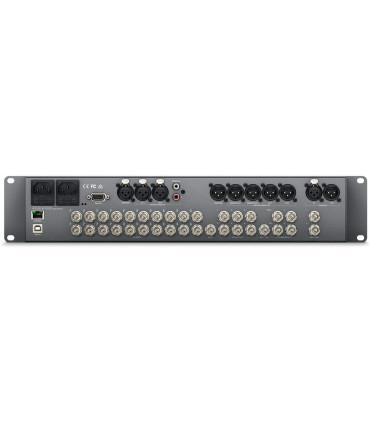

Connexions

Total des entrées vidéo 20

Total des sorties vidéo 13

Total des sorties auxiliaires 6

Débits SDI 1,5G, 3G, 6G, 12G

Total des entrées audio 2 x XLR. 2 x RCA.

Total des sorties audio 2 x XLR Programme 2 x XLR Moniteur.

Connexions Timecode 1 x XLR Timecode in et 1 x XLR Timecode out.

Entrée de référence Tri-Sync ou Black Burst.

Re-synchronisation vidéo sur les 20 entrées.

20 entrées vidéo SDI HD/Ultra HD 4K 10 bits commutables. 2 canaux audio intégrés.

Sorties audio supplémentaires : 1 x XLR Timecode et 1 x XLR Talkback.

Sorties audio SDI 2 canaux intégrées sur toutes les sorties.

Entrées audio supplémentaires 1 x XLR Timecode et 1 x XLR Talkback.

Sorties de programme SDI 3 x 10-bit HD/Ultra HD 4K commutables.

Sortie programme SDI convertie 1 x 10 bits (Ultra HD 4K vers HD).

Sorties de prévisualisation SDI 1 x 10-bit HD/Ultra HD 4K commutable.

Total Multi View 2

Sorties SDI Multi View 2

Connexion du panneau de commande

Ethernet prend en charge 10/100/1000 BaseT. Permet une connexion directe entre le panneau et le châssis, ou via le réseau.

Sortie Tally

Ajoutée via une connexion Ethernet au produit Blackmagic Design GPI and Tally Interface. (Non inclus).

Interface ordinateur 1 port USB 2.0.

ATEM 4 M/E Broadcast Studio 4K

Standard

Norme vidéo SD Aucune.

Norme vidéo HD

720p50, 720p59.94,

1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p50, 1080p59.94

1080i50, 1080i59.94

Normes vidéo Ultra HD

2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p50, 2160p59.94

Conformité SDI

SMPTE 292M, SMPTE 424M, SMPTE 2082.

Echantillonnage vidéo 4:2:2

Précision des couleurs 10 bits.

Espace couleur

REC 601, REC 709, REC 2020.

Spécifications du produit

Clés amont

16 avec touche Chroma/Linéaire/Luma.

Touches en aval 2

Touches Chroma 16

Support Talkback

Aucun

Support du Mix Minus

Aucun

Claviers linéaires/Luma 19

Touche de transition (Stinger/DVE)

1 Stinger, 1DVE .

Nombre total de couches 26

Générateurs de motifs 19

Générateurs de couleurs 2

DVE avec bords 3D et ombre portée 1

Panneau de contrôle

Panneau de commande pour logiciel ou matériel en option.

Fenêtres routables 16

Tally

Rouge pour l'indication du programme et vert pour la prévisualisation.

Étiquettes de source des fenêtres Oui

Surveillance multi-vues

Surveillance multi-vues

2 x 10 vues pour un total de 20 vues.

Vidéo Multi View standard

Sélectionnez HD ou Ultra HD.

Lecteur multimédia

Lecteurs multimédias 4

Media Pool Capacité d'images fixes

64 avec remplissage et clé.

Capacité du pool de médias pour les clips

2 avec remplissage et clé.

Lecteur multimédia Longueur du clip en HD 720

3200 images.

Lecteur multimédia Longueur du clip en 1080 HD

1440 images.

Longueur du clip du lecteur multimédia en Ultra HD

360 images.

Format des images fixes de Media Pool

PNG, TGA, BMP, GIF, JPEG et TIFF.

Format de fichier vidéo Media Pool

Séquence TGA.

Format de fichier audio Media Pool

WAV, MP3 et AIFF.

Voir

Interface

Résolution minimale du moniteur de 1366 x 768.

Panneau avant

Moniteur LCD HD intégré pour la vidéo et 42 boutons LED pour la commutation auxiliaire.

Traitement

Délai de traitement < 7 lignes

Mélangeur audio

Mélangeur avec 24 entrées x 2 canaux.

Sélectionnable On/Off/Audio-Follow-Video.

Mesure de niveau et de crête.

Contrôle du gain maître.

Sorties analogiques dédiées pour le monitoring.

Down Conversion de 4K à HD Oui, programme x 1.

Logiciel

Panneau de contrôle inclus

Panneau de contrôle logiciel ATEM inclus gratuitement pour Mac 10.12 Sierra, Mac 10.13 High Sierra ou ultérieur, et Windows 8.1 64 bits ou Windows 10 64 bits.

Mises à jour du logiciel

En utilisant une connexion USB 2.0 directement connectée aux ordinateurs Mac OS ou Windows. Comprend l'utilitaire de configuration ATEM.

Configuration

Configurée via le panneau de contrôle du logiciel ATEM, à l'exception de l'adresse IP du châssis ATEM qui est configurée via l'utilitaire de configuration ATEM connecté via USB au châssis.

Alimentation électrique

Alimentation 2 x interne 110 - 240 AC.

Consommation électrique 300W

Spécifications physiques

Installation physique

Installation physique

2 unités de rack.

Spécifications environnementales

Température de fonctionnement

0° à 40° C (32° à 104° F)
