Microphone Neumann M147

Neumann M147

Microphone à condensateur à tube

• Capteur de gradient de pression avec la même grande capsule à diaphragme que les légendaires U 47 et M 49
• Caractéristiques directionnelles : cardioïde
• Gamme de fréquences : 20 - 20 000 kHz
• Niveau de pression acoustique maximal : 114 dB pour K < 0,5%, 134 dB pour K < 5%.
• Tension de sortie max. 8 dBu
• Impédance nominale : 50 Ohm
• Impédance de charge nominale : 1 kOhm
• Dimensions (diamètre x longueur) : 57 x 142 mm
• Poids : 460g

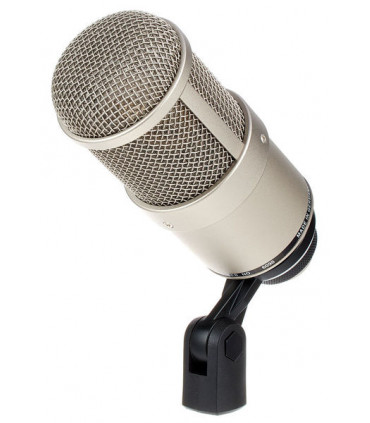

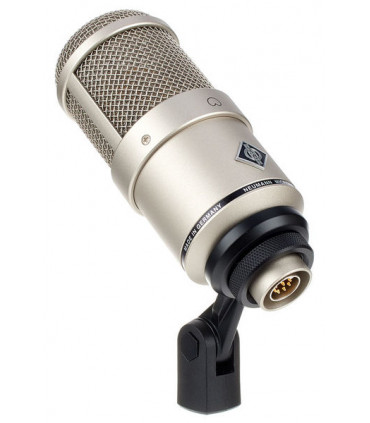

• Incl. support pivotant, N 149 A bloc d'alimentation universel avec câble secteur et boîtier en aluminium

A continuación de la cápsula hay un tubo que funciona como un convertidor de impedancia. La siguiente etapa es un eficiente circuito de salida sin transformador, que garantiza un nivel de ruido propio extremadamente bajo. Nota: Esta innovadora combinación de tecnología de tubo de corriente con el más avanzado circuito de estado sólido fue decisiva para la concesión del premio TEC de 1997 al correspondiente micrófono de tubo M 149.

El M 147 Tube puede alimentar cables de micrófono extremadamente largos sin afectar la calidad de la señal de audio. Como todos los micrófonos de tubo de Neumann, el M 147 Tube tiene un elegante acabado de níquel satinado.

El micrófono se entrega como un juego completo en una caja de aluminio de alta calidad. Se incluye con el micrófono un cable de micrófono, una montura giratoria de metal para un soporte de micrófono y una fuente de alimentación universal compacta para las tomas de corriente estándar. Nuestros modernos métodos de fabricación permiten ofrecer este juego completo a un precio muy atractivo.

Aplicaciones

La famosa cápsula, junto con las características del tubo, hace que el tubo M 147 sea especialmente adecuado como micrófono vocal. Además, es un magnífico micrófono de punto para todo tipo de instrumentos musicales. El extremadamente bajo ruido propio de su circuito de tubos hace que el micrófono sea perfectamente adecuado para su uso en las cadenas de grabación modernas, tanto analógicas como digitales.

Características acústicas

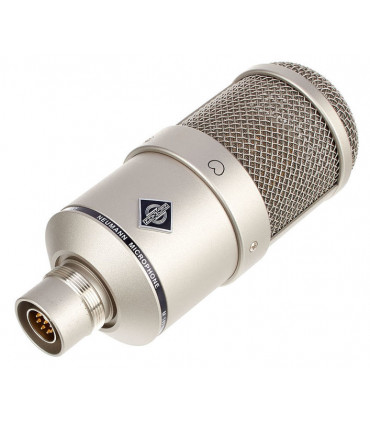

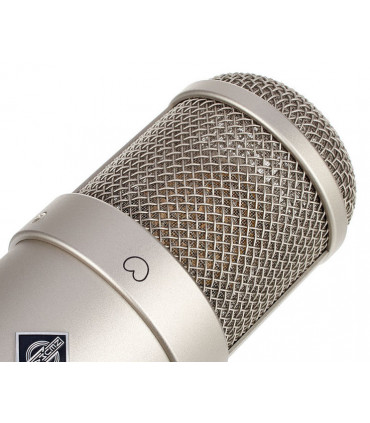

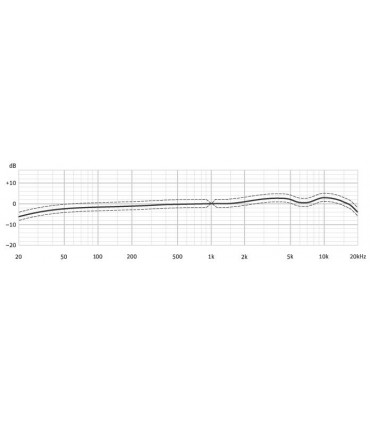

El tubo M 147 se dirige desde el lado, donde el cuerpo del micrófono tiene el logo de la compañía Neumann en forma de diamante. El color negro identifica a los micrófonos de tubo. La cápsula es equivalente a la utilizada en el U 47, y es el factor decisivo para determinar la característica del sonido. Tiene una respuesta de frecuencia plana en el rango medio superior, y un aumento de hasta 3 dB por encima de 2 kHz. El diseño de la rejilla de la cabeza es una versión más pequeña del U 47. Protege la cápsula de forma efectiva contra los chasquidos y el ruido del viento.

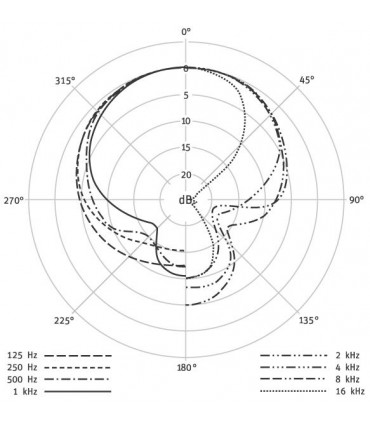

Patrón polar

El Tubo M147 tiene una característica cardioide, inclinándose más hacia la super-cardioide debido a su distintivo diseño de cápsula. A frecuencias más altas el patrón se vuelve más direccional. Esto es muy similar al modelo tras el cual este nuevo micrófono de tubo fue modelado, el U 47 y el sucesor, el U 47 fet.

Características eléctricas

En comparación con otros micrófonos, el convertidor de impedancia utilizado en el Tubo M 147 se distingue por su extremadamente bajo nivel de ruido propio de sólo 12 dB-A / 24 dB CCIR ponderados.

Similar al recientemente introducido Tubo M 149, el nuevo Tubo M 147 combina un tubo de vacío específicamente seleccionado (triodo) con una moderna circuitería. Esta técnica aprovecha al máximo las características especiales de transferencia del tubo y pasa la señal de audio procesada de la cápsula a la salida del micrófono, sin coloración ni efectos secundarios indeseados.

El tubo amplifica la señal de la cápsula en aproximadamente 10 dB, evitando así cualquier posible influencia de la electrónica posterior. El Tubo M 147 suministra un alto voltaje de salida, y por lo tanto puede alimentar cables de micrófono de hasta 300 m de longitud sin degradación de la señal.

Las condiciones de funcionamiento ideales (corriente anódica, tensión de calentamiento) del tubo se mantienen a lo largo de su vida útil. Un cable sensor detecta cualquier caída de tensión que se produzca a través del cable del micrófono y la compensa en la fuente de alimentación N 149 A. El tubo se calienta gradualmente usando una limitación de corriente inversa para garantizar una larga vida.

Filtro

El circuito electrónico del micrófono de tubo M 147 tiene una respuesta de frecuencia plana desde 20 Hz hasta muy por encima de 20 kHz. Sólo los atributos de la cápsula determinan las características sonoras típicas del micrófono.

Estabilidad operativa

Tanto la cápsula como todo el circuito están montados en un soporte de choque para evitar cualquier ruido de estructura. Debido a su amplio rango de operación, el Tubo M 147 puede reproducir señales de frecuencia extremadamente bajas sin distorsión.

Esto implica que el micrófono también puede ser sensible a la interferencia de LF no deseada por el ruido de la estructura, o el ruido del viento. Para evitar la posible degradación de la señal, ofrecemos como accesorios la suspensión elástica EA 1 y la pantalla anti-viento WS 87. Durante la microfonía cercana de las voces recomendamos usar la pantalla anti-viento PS 15 o PS 20a.

N 149 A Fuente de alimentación

La fuente de alimentación universal N 149 A funciona con todos los voltajes de corriente alterna de 100 V a 240 V, 50 o 60 Hz. La alimentación de la red se conecta a través de una toma de corriente estándar IEC 320. La única diferencia entre las tres versiones disponibles del juego de tubos M 147 es el cable de alimentación suministrado. Nota: La fuente de alimentación N 149 V es totalmente compatible con el micrófono de tubo M 147.
