AARON 650 FM INOVONICS RETRANSMISSION-RÉCEPTEUR-TRADUCTEUR

AARON 650 FM INOVONICS

L'interface web "réactive" de l'AARON 650

permet la configuration complète, l'écoute, l'enregistrement et le contrôle de l'appareil depuis un PC, une tablette ou un smartphone, et une connectivité bidirectionnelle fiable est fournie par un utilitaire Dynamic DNS intégré. Les instruments de mesure hors antenne les plus avancés comprennent un BandScanner FM et FFT de la région MPX. La largeur de bande de réception, le mélange automatique et de nombreux autres paramètres du récepteur sont contrôlés par un traitement manuel ou automatique de la réception.

Caractéristiques :

Performances inégalées du récepteur DSP

Mode composite de passage et de régénération de la bande de base

Deux entrées d'antenne (connecteurs N) et deux sorties composites (réglables indépendamment), des sorties analogiques symétriques et une ligne de programme numérique AES

Traitement actif de la réception par la bande passante, Stereo Blend, HF Blending et plus

Extension de la plage de syntonisation de la bande FM : 64MHz à 108MHz

Les mesures avancées comprennent un analyseur de spectre FFT pour les tracés MPX, XY gauche/droite et les niveaux audio dans le temps.

BandScanner pour l'analyse du spectre RF sur site

L'alarme locale correspond à l'alarme locale et les alarmes autobloquantes surveillent constamment la perte audio, la perte RF et la perte RDS.

Les messages RDS peuvent être modifiés en mode de régénération stéréo.

Sauvegarde audio par carte SD et flux audio web

Interface web de contrôle à distance avec écoute, ainsi que notifications d'alarme par e-mail et SMS

Surveillance et contrôle à distance du SNMP

Comprend un adaptateur d'antenne de "N" à "F".

Spécifications :

PERFORMANCE GÉNÉRALE

Gamme de réglage

Bande FM étendue : 65.0MHz-108.0MHz

Sensibilité/bruit

SNR monaural non pondéré pour les sorties de ligne AES Digital et L/R analogique non pondéré référencé à une déviation de la porteuse de ±75kHz à des niveaux d'entrée RF spécifiés :

82dB Numérique, >80dB Analogique sur 60dBμv

78dB Numérique, >76dB Analogique à 40dBμv

60dB Numérique/Analogique sur 20dBμv

50dB Numérique/Analogique sur 10dBμv

43dB Numérique/Analogique sur 0dBμv

Sélectivité

Largeur de bande FI sélectionnable : 311 kHz, 287 kHz, 254 kHz, 236 kHz, 217 kHz, 200 kHz, 184 kHz, 168 kHz, 151 kHz, 133 kHz, 114 kHz, 97 kHz, 84 kHz, 72 kHz, 64 kHz et 56 kHz

Fréquence de réponse

Sortie composite/MPX (passage) : ±0,5dB, 20Hz-100kHz

Sorties de ligne numériques et analogiques L/R de l'AES : >±0,2dB, 20Hz-15kHz

Séparation stéréo (à 1 kHz)

Sortie composite/MPX : >45dB en mode de passage ; >50dB en mode de régénération MPX

Sorties de lignes numériques et analogiques L/R de l'AES : >50dB

Latence du signal de programme (retard)

Sortie composite/MPX : <250μs en mode de passage ; <2,4 ms en mode de régénération MPX

Sorties de lignes numériques et analogiques L/R de l'AES : <2,4 ms

Cadre régional

Étapes d'accord : 200 kHz, 100 kHz ou 10 kHz

Désaccentuation (sorties de ligne) : 75μs ou 50μs

Système de données radio : RBDS ou RDS

LES NOMINATIONS DES MEMBRES DU COMITÉ DE SUIVI

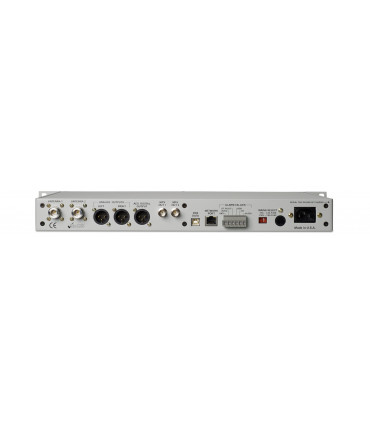

Entrées d'antenne

Une des deux entrées de 50 ohms (N) peut être assignée à n'importe quelle station préréglée.

Sortie de ligne numérique

La sortie stéréo 24 bits AES3 (XLR) peut être réglée entre -30dBFS et 0dBFS, ce qui correspond à une déviation de la porteuse de ±75kHz, avec ou sans désaccentuation. La fréquence d'échantillonnage de sortie peut être réglée à 32 kHz, 44,1 kHz ou 48 kHz.

Sorties de lignes analogiques

Les sorties symétriques actives (XLR) sont réglables entre -20dBu et +18dBu (+15,5dBm), ce qui correspond à une déviation de la porteuse de ±75kHz, avec ou sans désaccentuation. L'impédance de la source est de 200 ohms.

Sorties composites/MPX

Deux sorties asymétriques (BNC) sont réglables indépendamment entre 1V p-p et 6V p-p, ce qui correspond à une déviation de la porteuse de ±75kHz. L'impédance de la source est de 75 ohms.

Port USB

Fournit des données RDS brutes pour l'analyse

Port de réseau

Une prise RJ45 accepte les connexions réseau TCP/IP pour la configuration et le fonctionnement à distance de l'AARON 650.

Prise casque (panneau avant)

Une prise de casque d'un quart de pouce (TRS) contrôle le signal du programme hors antenne. Le volume des écouteurs est un élément du menu.

PROTECTION CONTRE LES PANNES AUDIO

En cas de perte du support entrant, de perte du programme audio ou de "détournement" du RDS, le programme hors antenne peut être remplacé soit par du matériel pré-enregistré sur une carte SD enfichable, soit par un flux audio en continu sur le web.

CARACTÉRISTIQUES DE TRAITEMENT AUDIO

Dans les modes de régénération à travers et MPX, jusqu'à 3dB de coupure composite peuvent être insérés pour mieux définir la limite de déviation FM. Le pilote stéréo de 19 kHz et la sous-porteuse RDS de 57 kHz sont dépouillés, filtrés et réinsérés après le clipper.

L'INTERFACE UTILISATEUR

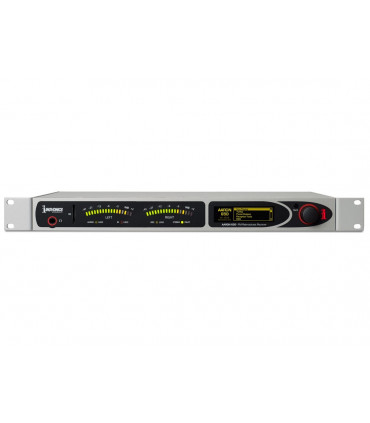

Face avant

Un affichage graphique sur le panneau avant et une molette de défilement vous permettent de configurer et de faire fonctionner l'AARON 650 de manière simple, à l'aide d'un menu in-situ. Les compteurs LED "VU" affichent les niveaux audio du programme L/R.

Contrôle des logiciels

Le port réseau IP permet la configuration complète et le fonctionnement à distance de l'AARON 650 sur un réseau local ou sur l'internet à l'aide de n'importe quel navigateur de bureau, tablette ou mobile.

SNMP

Prise en charge de la télésurveillance SNMP

DIVERS

Générateur de tonalité d'essai

20Hz - 20kHz ; atténuateur 60dB

Exigences en matière de réseau CA

90-130VAC ou 200-255VAC, 50/60Hz ; 5W.

Taille

A : 1¾in/44mm, L : 19in/483mm, D : 9½in/240mm (1U).

Poids

9lb/4kg (net), 12lbs/5.4kg (transport)

Environnement

Fonctionnement continu garanti à des températures ambiantes comprises entre 32°F/0°C et 122°F/50°C ; 0-95% d'humidité relative, sans condensation ; altitudes jusqu'à 10 000ft/ 3048m
