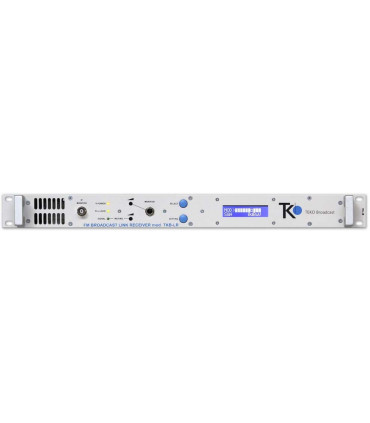

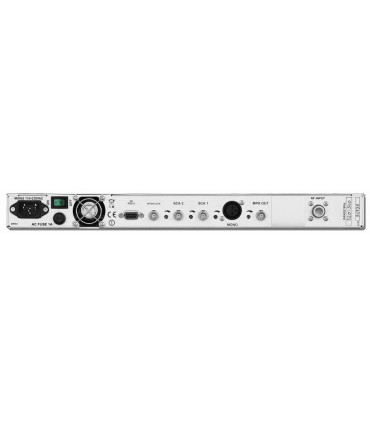

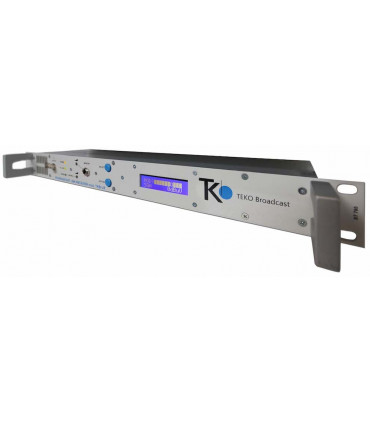

STL-R1-A
Liaison Faisceau Radio Récepteur
Bande 170-490MHz

Notre Liaison Faisceau Radio Hertzien Récepteur reçoit l'Audio avec le Son de la plus Haute Qualité sur le marché à des km-A 170-490 MHz-Livraison immédiate

DESCRIPTION: Conçu pour transporter des signaux audio du studio aux sites de transmission en maintenant une haute qualité.

Ces liaisons radio ont été spécialement conçues pour se conformer aux dernières normes internationales et aux exigences des diffuseurs avancés, répondant à des spécifications plus strictes que d'habitude, à un coût abordable.

Un grand soin a été apporté à la production d'un signal modulé de qualité Hi-Fi, avec un faible bruit résiduel et une faible distorsion. Le signal RF est également exempt de composants parasites et harmoniques à un degré supérieur à celui requis par le CCIR, l'Europe, les États-Unis et la plupart des autres normes nationales.

Description du Liaison Faisceau Radio Émetteur

Le signal RF est également exempt de composants parasites et harmoniques à un degré supérieur à celui requis par le CCIR, l'Europe, les États-Unis, l'UE et la plupart des autres normes nationales.

Une attention maximale a été portée à la production d'un signal modulé de qualité Haute Fidélité, avec un rapport signal bruit élevé et une distorsion très faible.

L'émetteur TK-STL-TX et son récepteur TK-STL-RX constituent la base d'une liaison synthétisée (STL) de haute qualité, qui est utilisée pour transporter le signal du studio vers l'émetteur radio ou pour les répéteurs avec modulation FM ou AM.

Ils permettent la réception d'un signal mono ou stéréo et sa retransmission sans utiliser de codeur stéréo supplémentaire à la réception: dans les deux cas, le signal de sortie LF du récepteur peut être connecté directement à l'entrée MPX de l'émetteur ou au relais FM local.

Le STL est conçu pour plusieurs bandes de fréquences dans la gamme SHF.

Ces liaisons radio ont été conçues pour répondre aux normes internationales modernes et aux exigences des diffuseurs existants, conformément à des spécifications strictes à un coût abordable.

Puisqu'ils sont contrôlés numériquement, ils peuvent être programmés sur la station de radio depuis le panneau avant ou à distance.

L'affichage alphanumérique vous permet de mesurer, d'ajuster et de surveiller les niveaux de modulation, la puissance et les paramètres de fonctionnement.

Toutes ces informations sont disponibles en externe via le RS232.

Les niveaux d'entrée et de sortie audio basse fréquence sont réglables avec précision sur une large plage au moyen d'atténuateurs variables.

L'émetteur possède une entrée auxiliaire pour les codeurs RDS et SCA.

Une sortie de contrôle de modulation permet à d'autres émetteurs ou STL d'être alimentés avec le même signal MPX de haute qualité traité en interne. De plus, le système est compatible avec les encodeurs / décodeurs numériques externes et fournit des signaux RDS et SCA sans atténuation.

Une alimentation à découpage universelle permet un fonctionnement dans la plage étendue de 95-250 VAC sans intervention et une entrée de batterie de secours 24V est également fournie.

Points forts du Liaison Faisceau Radio Émetteur

• Synthétisé de 48 à 900 MHz et de 1,2 à 2,7 GHz (modèles / 2G). Les fréquences transmises et reçues peuvent être facilement définies par l'affichage du panneau avant. Le changement de fréquence est très simple et facile grâce à la synthèse de fréquence avec des pas de 10 kHz et à l'étalonnage simplifié du filtre d'entrée.
• Il est possible de faire varier le niveau de sortie du signal démodulé de –12 dBu à +12 dBu avec des pas de 0,1 dB et une précision de 0,03 dB; le niveau du signal reçu peut être mesuré ù sur une échelle dBm (comme sur un analyseur de spectre) sur lequel le seuil d'intervention du silencieux peut être réglé.
• Excellente séparation stéréo. Un pré-correcteur de retard et d'amplitude de groupe intégré garantit une très faible distorsion linéaire et une excellente séparation stéréo dans toute la bande de 15 kHz.
• Convient pour l'audio numérique. La surmodulation subsonique et la distorsion de phase basse fréquence sont contrôlées par un circuit de rétroaction afin d'exalter la qualité audio des derniers systèmes numériques.
• Faible bruit. L'excellent rapport signal / bruit en mono ou en stéréo assure l'utilisation parfaite de cette STL dans les réseaux multi-sauts sans diminuer la qualité audio.
• Haute sensibilité. En utilisant des amplificateurs à très faible bruit, des filtres sélectifs et un puissant circuit de démodulation, la sensibilité des récepteurs obtenue est très élevée, permettant ainsi des distances de liaison plus longues avec un investissement d'antenne réduit.
• Une grande immunité RF permet de fonctionner dans la plupart des environnements RF hostiles.
• Réjection élevée des canaux adjacents, obtenue grâce à l'excellent blindage mécanique et à la précision du filtrage RF.
• Stabilité à haute fréquence avec la référence cristalline interne compensée en température.
• Des menus simples et clairs sur un écran graphique LCD permettent de contrôler toutes les fonctions principales du récepteur et de mesurer avec précision les principaux paramètres tels que l'écart de fréquence, l'écart de tonalité pilote MPX, le niveau du signal reçu et le niveau de silencieux. Mesure complète: un diagnostic et une mesure complets de tous les paramètres principaux sont disponibles à l'aide de l'écran LCD du panneau avant. Une télécommande complète est disponible en option. • Fourni avec une batterie pour assurer un fonctionnement continu même en l'absence d'alimentation électrique et il est fourni avec une sortie d'alarmes pour la télécommande. L'option d'alimentation VDC est disponible pour les opérations sur batterie ou panneaux solaires. • Répond ou dépasse toutes les exigences FCC et CCIR.
• Des composants des meilleures marques et des technologies les plus récentes et éprouvées ont été utilisés pour garantir un fonctionnement continu du récepteur, une sélectivité et une immunité élevées aux signaux adjacents et une qualité audio supérieure.
• Le système exclusif de retrait de module pour une maintenance facile et / ou une inspection interne sans démontage des panneaux, complète une unité adaptée à toutes les exigences.

CARACTÉRISTIQUES TECHNIQUES du Liaison Faisceau Radio Récepteur
