STL-T1-10-B
Liaison Faisceau Radio Émetteur Hyperfréquence B 170-490MHz

Notre Liaison Faisceau Radio Hertzien-Émetteur porte l'Audio avec le Son de la plus Haute Qualité sur le marché à des km-B 170-490MHz-10W-Livraison Immédiate

DESCRIPTION GÉNÉRALE

Cet émetteur et son récepteur compagnon sont au cœur d'une liaison synthétiseur-émetteur de haute qualité (stl), à utiliser pour les répéteurs de diffusion conjointement avec émetteur FM ou AM standard. Ils sont une évolution de la précédente série stable stl dont le circuit principal est encore largement utilisé ici avec un nouveau contrôleur, une interface utilisateur et un logiciel et plus encore oscillateurs avancés dans un boîtier compatible 2u 19 ". Ils permettent réception d'un signal mono ou stéréo et sa retransmission sans en utilisant n'importe quel codeur stéréo supplémentaire à l'extrémité de réception: dans les deux cas le signal de sortie LF du récepteur doit être envoyé à la chaîne stéréo entrée (linéaire ou non accentuée) de la rediffusion FM locale émetteur.

Le stl est conçu pour plusieurs créneaux de fréquences différents de VHF à la gamme SHF. Deux modèles principaux sont construits: un pour les 200 ÷ 960 MHz et l'autre pour la gamme 1300 ÷ 2500 MHz. Alors que l'armoire extérieure, le contrôles, les circuits de base et les performances sont les mêmes, certains les composants internes varient ou sont spécifiquement réglés selon les couvrir cette large bande de fréquences. Habituellement, ces composants sont le local l'oscillateur, l'amplificateur de puissance et les filtres d'entrée / sortie Les fentes de fréquence réglées en usine ont une largeur de 10 à 50 MHz et doivent être spécifié dans la commande. Dans la sous-plage prédéfinie, la fréquence et la puissance de l'émetteur peut être librement modifiée sur le terrain. le le récepteur peut nécessiter un ajustement supplémentaire pour une fréquence plus large déplacement: en fait l'adoption de filtres d'entrée étroits à faible perte autorisés à obtenir le meilleur rejet possible des brouillages signaux dans la bande au détriment d'une certaine agilité de fréquence. Donc près de 8-10 MHz peut être utilisé sans aucune retouche mais une variation plus large jusqu'à 50-60 MHz nécessitera un nouveau réglage du filtre d'entrée.

Étant des appareils entièrement contrôlés numériquement, ils sont largement sur le terrain programmable par le panneau avant ou à distance dans tous les le respect. L'affichage alphanumérique permet une mesure simple et précise, réglage et surveillance continue des niveaux de modulation, puissance, fonctionnement et paramètres internes. Toutes ces informations sont disponible en externe sur le même port d'E / S RS232 qui peut être utilisé pour contrôler à distance l'émetteur. Outre les E / S série, certains les signaux et les commandes sont disponibles sur une prise d'E / S parallèle pour faciliter interface avec d'autres contrôleurs analogiques ou systèmes de supervision. UNE une puissante gestion des mots de passe à 3 niveaux permet un très haut degré de la sécurité et la confidentialité qui peuvent être requises dans différentes situations.

Les niveaux d'entrée et de sortie LF sont réglables avec précision sur une large gamme, au moyen d'atténuateurs variables pas à pas de 0,5 dB. le l'émetteur a également une entrée auxiliaire, spécialement conçue pour RDS et codeurs SCA. Une sortie moniteur de modulation permet de contrôler d'autres émetteurs ou STL avec la même qualité traitée en interne signal mpx. De plus, le système est optimisé pour être compatible avec codeurs / décodeurs de compression numérique externes et pour fournir RDS et Signaux SCA, avec presque aucune atténuation.

Les cartes encodeur / décodeur stéréo de qualité supérieure en option peuvent être fabriquées en usine installé sur l'émetteur / récepteur ou installé sur le terrain avec compétences techniques minimales requises. Le puissant logiciel interne et les fonctions de surveillance reconnaissent leur présence et permettent les fonctions. Une alimentation à découpage universelle permet un fonctionnement en la plage étendue de 95-250 V ca sans intervention et une sauvegarde de 24 V l'entrée de la batterie est également fournie.

CARACTÉRISTIQUES TECHNIQUES du RÉCEPTEUR

Comme l'émetteur, le panneau avant du récepteur accueille le bouton de commande unique, l'affichage, quatre LED pour un état immédiat contrôle et un connecteur de sortie unique pour la surveillance IF.

Ici aussi le fonctionnement régulier est signalé par des leds vertes: "PLL Lock" et "Field". Ce dernier est un bi-stable et s'allume en jaune lorsque RF le champ est trop bas ou absent. Comme dans les signaux des leds rouges de l'émetteur mauvais fonctionnement. Le premier, "Modulation", est activé par faible ou modulation absente; la dernière est la led générale "Alarm".

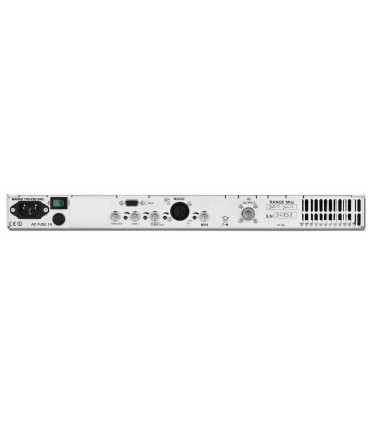

Les connecteurs d'E / S du récepteur sur le panneau arrière sont:

• La prise secteur de type IEC320, qui intègre le secteur interrupteur et les fusibles. Une vis de terre supplémentaire pour la mise à la terre du système et une paire de prises de secours de batterie 24V. En alternative le secteur prise avec porte-fusible et l'interrupteur principal peuvent être séparés composants
• Le connecteur d'antenne RF, de type N
• La sortie principale du signal composite (Mpx +, Mpx-) sur deux types BNC connecteurs en antiphase, permettant un entraînement direct de deux émetteurs ou un en mode équilibré.
• Un moniteur LF tamponné, connecteur de type BNC qui peut être interne connecté comme signal composite ou large bande ou mono supplémentaire production.
• Le signal mono filtré / désaccentué sur un type XLR mâle symétrique connecteur.
• Les prises de sortie des canaux audio L & R sur type XLR symétrique connecteurs (uniquement avec option de décodeur stéréo interne).
• Un port de télécommande série RS232 Dsub9 femelle, câblé inversé.
• Un port de contrôle parallèle, type Dsub9 mâle

CARACTÉRISTIQUES TECHNIQUES du Liaison Faisceau Radio Émetteur Hyperfréquence

CARACTÉRISTIQUES TECHNIQUES du Liaison Faisceau Radio Récepteur Hyperfréquence
