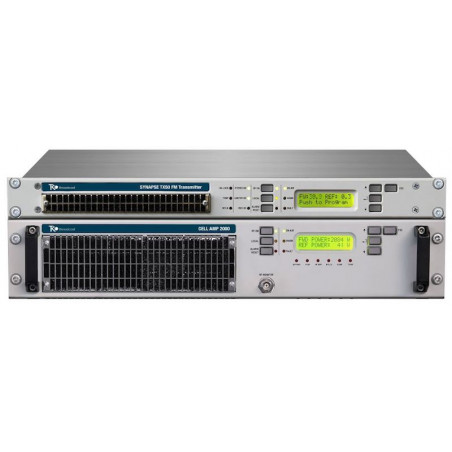

CORTEX 1 kW - ÉMETTEUR FM

CORTEX 1 KW

CARACTÉRISTIQUES GÉNÉRALES DE L’AMPLIFICATEUR

Protections matérielles et logicielles

• Tension DC supérieure, inférieure et inférieure à la tension CA, RF et température de l’alimentation, Coaxial RF

Sortie ouverte ou court-circuit

• Possibilité de travailler longtemps sur des charges courtes / ouvertes à tous les angles de phase sans aucun dommage.

• LDMOS 1400 W dernière génération, VSWR> 65: 1 @ tous les angles de phase, conçus pour les applications ISM de robustesse accrue et les générateurs de plasma.

• Filtrage secteur intégré.

• Protection intégrée contre la foudre.

• La mise sous tension différée du système après la coupure de l'alimentation secteur empêche les pics et les fortes variations de tension typiques de ces événements.

• Démarrage séquentiel contrôlé de manière douce afin de réduire la course actuelle pendant la transition de ON à ON. Télémétrie et contrôle à distance WEB / SNMP

• Contrôle complet local ou à distance par nom d'utilisateur et mot de passe de connexion.

• Télécommande avec smartphone ou tablette.

• Logique hôte et télémesure (TM, TC & TA).

• Contrôle et surveillance à distance via SNMP et / ou interface Web.

• Avec journal ou fichier journal pour enregistrer une erreur ou un message d’alarme.

• Affichage de la valeur de puissance avant / réflexion et de la réflexion d'alarme élevée.

• TELEMETRIE TCP / IP, SNMP, GSM et PSTN

Interface humaine

• Chaque module est équipé d'un automate permettant un contrôle total par un opérateur local.

• Tous les paramètres de l'émetteur et de l'amplificateur nécessaires au diagnostic peuvent être récupérés localement ou à distance via un protocole standard (IP) et un logiciel standard (navigateur Web, SNMP).

• Guide utilisateur multilingue.

• Écran couleur haute résolution à contraste élevé.

• Définition rapide de seuils pour le niveau de protection. Cet ensemble est basé sur l’affectation de trois «saveurs» ou PERSONNALITÉS: conservateur (cible principale = se protéger), standard (équilibré), agressif (cible principale = transmission sans interruptions).

CARACTÉRISTIQUES TECHNIQUES

CELL Tech HIGH Efficiency.

• Puissance de sortie activée / désactivée et réglable depuis le panneau avant et à distance.

• Efficacité globale jusqu'à 80%.

• Connecteur d’entrée RF: Type N.

• Impédance de sortie RF: 50 ohm.

• Connecteur de sortie RF: Type 7/16. (autre sur demande).

• Moniteur RF: -57 dBc, connecteur BNC.

• VSWR: 1,5: 1 maximum avec repli automatique à un VSWR supérieur.

• Très haute efficacité (plus de 75%.

• Dernière technologie LDMOS pour les modules d'alimentation.

• Logiciel à très haute efficacité RF (> 80% typ.) Optimisé pour chaque niveau de puissance.

• Poids et dimensions les plus faibles du secteur.

• Baisser le chauffage de l'appareil.

• chauffage de la pièce inférieure.

• Espace inférieur occupé.

• Moins d'entretien requis.

• Les petites dimensions et le faible poids réduisent les coûts de transport et simplifient la logistique.

• Durée de vie plus longue des composants.

• Réduction des coûts d’électricité.

• Réduction des coûts de maintenance.

• Réduction des coûts de refroidissement.

• Moins de fans.

Caractéristiques électriques

• Très haute suppression des harmoniques (-90dB).

• APC (contrôle de puissance automatique) individuel et indépendant

le circuit maintient une puissance de sortie constante.

• coupleurs directionnels à fréquence et réponse compensées

et des indicateurs internes de précision.

• Filtre passe-bas distribué moins contraignant.

Puissance d'entrée CA: 220/400 VCA ± 15%, monophasé 50/60 HZ

Facteur de puissance> 0,98.

Refroidissement: air forcé

ENVIRONNEMENTAL

Température de fonctionnement: -10 ° C à + 50 ° C.

Altitude maximale d'exploitation: 4000 mt.

Gamme d'humidité relative: 0 à 95% sans condensation.

DIMENSIONS PHYSIQUES:

Montage: rack standard 19 pouces 2 U rack.

Taille: 485 mm. L x 550 mm. D x 88 mm. H.

Poids: ~ 17 kg.

Lors du développement de la série CELL, l'objectif principal était: Toujours sur l'air, Moins de 7 kg (15 lb) de modules-poids, Maintenance facile, Basse consommation et Efficacité élevée

EXCITATEUR GLOBAL

CARACTÉRISTIQUES GÉNÉRALES

Puissance: 50 W réglable depuis le panneau avant.

Impédance de sortie RF: 50 ohm.

Connecteur de sortie RF: type «N».

Moniteur RF: -46 dBc, connecteur BNC

VSWR: 1,5: 1 maximum avec repli automatique à un VSWR supérieur

Gamme de fréquences: 87,5 ÷ 108,00 MHz, sur demande 66 74 MHz (OIRT), 76 90 MHz (JPN) Programmable par incréments de 10 KHz.

Stabilité de fréquence: ± 1 ppm de -5 à 50 ° C.

Contrôle de la fréquence: Contrôle du synthétiseur par processeur.

Type de modulation: Modulation directe de la fréquence porteuse, F3E stéréo et mono.

Verrouillage dans le temps: Typ. 4 secondes.

Off Verrouillage Atténuation: ≥ -60 dBc.

Capacité de modulation: ± 150 KHz.

Mode de modulation: Mono, Stéréo, Multiplex, Aux.

Pré-accentuation: cavalier interne sélectionnable plat / 50 / 75μs.

Rapport S / N AM asynchrone: -80 dB en dessous de la porteuse de référence avec modulation à 100% AM à 400 Hz, sans modulation FM.

Rapport synchrone AM S / N: -65 dB en dessous de la porteuse de référence avec une modulation à 100% AM à 400 Hz avec une modulation FM ± 75 KHz à 400 Hz.

Harmoniques RF: Dépasse les exigences de l'UER, du CCIR et de la FCC.

RF Spurious: dépasse les exigences de l'ETSI / CCIR / FCC.

FONCTIONNEMENT MONAURAL

Impédance d'entrée audio: 600 ohms symétriques, 10 Kohms asymétriques.

Niveau d'entrée audio: -3 à +9 dBm.

Connecteur d’entrée: XLR femelle.

Réponse en fréquence audio: ± 0,1 dB, 30 Hz à 15 KHz.

Distorsion harmonique totale + bruit: 0,05% à 400 Hz

Distorsion d'intermodulation: 0,05%, 1 KHz / 1,3 KHz, rapport 1: 1

Transitoire Interm. Dist .: 0,05%, onde carrée de 2,96 KHz et onde sinusoïdale de 14 KHz.

Distorsion: onde carrée à 0,05%, 2,96KHz et onde sinusoïdale de 14 KHz.

Rapport S / N FM: -82 dB RMS, -80 dB à ± 75 KHz dev., 50

μs de désaccentuation, pondérée. FONCTIONNEMENT MULTIPLEX

Impédance d'entrée composite: 1,2 Kohm non équilibré.

Niveau d'entrée composite: +6 à +12 dBm

Connecteur d’entrée: BNC femelle.

Réponse d'amplitude composite: ± 0,2 dB, 30 Hz à 100

KHz.

Distorsion harmonique totale + bruit: 0,05% à 400 Hz

Distorsion d'intermodulation: 30 Hz à 15 kHz * 0,05% à 400 Hz

Transitoire Interm. Dist .: 0,05%, onde carrée de 2,96 KHz et onde sinusoïdale de 14 KHz.

Rapport S / N FM: détecteur efficace de -83 dB, déviation de -80 dB ± 75 KHz, accentuation de 50 μs, pondérée.

STÉRÉO

Impédance d'entrée audio: 600 ohms symétriques, 10 Kohm asymétriques.

Niveau d'entrée audio: -3 à +9 dBm.

Connecteur d’entrée: XLR femelle. Réponse en fréquence audio: ± 0,1 dB, 30 Hz à 15 KHz.

Distorsion harmonique totale + bruit: 0,05% à 400 Hz

Distorsion d'intermodulation: 0,05%, 1 KHz / 1,3 KHz, rapport 1: 1

Transitoire Interm. Dist .: 0,05%, onde carrée de 2,96 KHz et onde sinusoïdale de 14 KHz.

Rapport S / N FM: -73 dB en valeur efficace, -71 dB à ± 75 KHz dev., 50 μs de suraccentuation, pondéré.

Séparation stéréo: 30 ÷ 80 Hz ≥ -50 dB, 80Hz 15 KHz ≥ -60 dB (Typ. 65 dB).

Atténuation de la diaphonie: Main to Sub -50 dB 30 Hz à 15 KHz (type -55 dB 100 Hz à 8 KHz).

Suppression de 38 KHz: ≥ -65 dB (typ. -80 dB).

Fréquence pilote: 19 KHz ± 1 Hz

Sortie pilote: 1 Vpp., BNC femelle

Atténuation du filtre audio: ≥ -44 dB à 19 KHz,> -27 dB

20 KHz à 100 KHz.

Modes: Stéréo, Mono

ENTRÉE AUXILIAIRE

Impédance d'entrée: 3 Kohm.

Niveau d'entrée: -3 à +6 dBm.

Réponse en fréquence: ± 0,2 dB, 40 KHz à 100 KHz.

Connecteur d’entrée: BNC femelle. La plupart des paramètres de performance SCA, RDS, AUX, sont déterminés principalement par le générateur utilisé.

CONNECTEUR TELEMETRY

DB9: panneau arrière du connecteur femelle pour les connexions à distance.

CONNECTEUR TELEMERTY

OPTIONS

CODERIE STÉRÉO NUMÉRIQUE

CODEUR RDS / RBDS PROGRAMMABLE PAR PC

Version OIRT & JPN

STATION DE CODE LPFM

ÉLECTRIQUE

Puissance d'entrée CA: 90 ÷ 260 VAC 50/60 HZ monophasé.

Refroidissement: Air forcé avec ventilateur interne à roulement à billes sans balais de longue durée.

Bruit acoustique: <-56 dBa à 1 m.

ENVIRONNEMENTAL

Température de fonctionnement: -10 ° C à + 50 ° C.

Altitude maximale d'exploitation: 3000 mt d'asl.

Gamme d'humidité relative: 0 à 95% sans condensation.

DIMENSION PHYSIQUE

Montage: châssis standard 19 ”1 rack U.

W: 485 mm. x D: 405 mm. xH: 44 mm.

Poids: ~ 4,0 kg
