ÉMETTEUR FM 100 WATT - AXON 100W - MPX

AXON 100W

AXON est un émetteur FM professionnel de classe mondiale de faible et moyenne puissance.

Le transmetteur FM AXON garantit une qualité de transmission et une fiabilité supérieures.

Il possède des caractéristiques inégalées et des caractéristiques techniques exceptionnelles.

Il est donc idéal pour toutes les applications de diffusion FM.

Si vous avez besoin de fournir le meilleur service de diffusion, AXON est la solution ultime qui répond aux besoins.

AXON répond à la plupart des exigences des clients et garantit des fonctionnalités professionnelles à un prix abordable.

Les applications d'AXON sont comme :

- Radios communautaires Transmetteur FM

- Radios commerciales Emetteur FM

- Radios religieuses émetteur FM

- Radios éducatives Emetteur FM

- Autres groupes de radio à but non lucratif Emetteur FM

- Emetteur FM des grands réseaux nationaux

- Emetteur FM des radios publiques

- Films pour le cinéma en plein air - Radio FM

- Les radios de théâtre Emetteur FM

- Stades radio émetteur FM

- Émetteur FM de Politic Radios

AXON a une architecture compacte : l'excitateur et l'amplificateur tiennent tous deux dans le même boîtier.

La technologie LDMOS de 50 volts permet une augmentation considérable de la densité de puissance. Elle permet de réduire les coûts d'exploitation et le coût de possession sur toute la durée de vie de l'émetteur.

Pour acheter l'émetteur AXON FM, visitez notre e-shop BMI Broadcast Market Italy.

Chez BMI, nous vendons les émetteurs FM de la famille AXON au meilleur prix du marché.

POINTS FORTS

- Excellente fidélité audio avec un son cristallin doux, profond et propre.

- Fabriqué en aluminium, filtre à air et cartes de circuits imprimés tropicalisés

- Conduit d'air en aluminium.

- Cuivre Porteur sur les composants de puissance active tels que les résistances LDMOS ou les charges déséquilibrées

- Un service ininterrompu grâce à des protections logicielles intelligentes

- Conception gratuite des pannes grâce à des protections matérielles rapides

- Protection contre la foudre, la poussière et la corrosion

- Conçu pour être lui-même rugueux. Tous les composants qui déterminent la fiabilité sont surdimensionnés. Le dissipateur thermique, le LDMOS, les ventilateurs, les

   résistances de charge déséquilibrées et l'alimentation électrique.

- Technologie LDMOS à semi-conducteurs jusqu'à 80 % Haute efficacité constante à tout niveau de puissance

- Interface utilisateur conviviale avec affichage LCD en façade, touches directes et indicateur LED. Il indique l'état de l'émetteur et permet une navigation intelligente avec

  les touches ENTER et ESC.

- Réduction de puissance du programmateur

- Contrôle à distance par WEB TCP/IP et SNMP de tous les paramètres. Contrôle de l'émetteur par internet sans boîtier externe ni accessoires.

- Connecteurs de télécommande parallèles

- Meilleur vendeur dans les stations de radio gouvernementales, privées, commerciales et communautaires

PRINCIPALES QUESTIONS

- Produit dans une large gamme de puissance : 30W (30 watts), 50W (50 watts), 60W (60 watts), 100W (100 watts), 150W (150 watts), 300W (300 watts), 500W (500

  watts), 600W (600 watts), 1000W (1000 watts, 1kW) et 1200W (1200 watts, 1,2kW), 2000W (2000 watts, 2kW) 2400W (2500 watts, 2,5kW)

- Entrée audio et modulation sélectionnables. MPX (Composite), Stéréo, AES/EBU numérique ou Mono.

- Très faible rapport signal/bruit supérieur à 90dB. Très faible distorsion et grande séparation stéréo grâce au codeur stéréo numérique.

- Pureté spectrale totale : meilleure que -90 dBc parasites et harmoniques. J'accorde la plus haute qualité de signal RF.

- Modulation de fréquence analogique de 87,5 MHz à 108,0 MHz . Réglage par pas de 10 kHz et une stabilité de fréquence meilleure que 2 ppm. Des bandes japonaises

  (JPN) JAPON, russes (OIRT 66 - 47 MHz) et plus sont disponibles en option.

- Le limiteur souple intelligent exclusif sans distorsion maintient l'écart dans les limites de 75 kHz.

- Encodeur dynamique RDS avec fonction TMC

- Le connecteur N+1 Profils permet de sélectionner 7 mémoires différentes. Les réglages de la mémoire sont dans la mémoire interne. Ils peuvent être réglés à distance ou

  en local.

- Taille ultra compacte 2U

- Alimentation électrique à pleine gamme : Tension secteur 180-260 Vac

- Conforme à toutes les normes : ETSI - CCIR - FCC. Répond à toutes les normes les plus rigoureuses

   normes de qualité électromagnétique

UNE EXCELLENTE FIDÉLITÉ AUDIO AVEC UN SON CRISTALLIN DOUX, PROFOND ET PROPRE. TRÈS FAIBLE RAPPORT SIGNAL/BRUIT, TRÈS FAIBLE DISTORSION ET GRANDE SÉPARATION STÉRÉO.

La qualité sonore de la musique, la caractéristique la plus importante de la série AXON. Elle se caractérise par une douceur chaleureuse, un son cristallin profond et propre.

Cette excellente qualité audio met en valeur l'ambiance de la radio. Ce son offre un avantage concurrentiel par rapport à toute autre marque d'émetteurs.

Très faible rapport signal/bruit typique de 85 dB, codeur à haute performance stéréo avec séparation stéréo typique de 65 dB. Très faible distorsion 0,01%.

Limiteur souple intelligent exclusif sans distorsion qui maintient l'écart dans les limites de 75 kHz.  Il donne le volume audio maximum possible sans aucune distorsion.

Entrée numérique AES-EBU Résolution de 24 bits avec une fréquence d'échantillonnage de 32, 44,1, 48, 96 KHz automatiquement sélectionnée

MÉCANIQUE EN ALUMINIUM, FILTRE À AIR ET CIRCUITS IMPRIMÉS ENTIÈREMENT TROPICALISÉS

Les pièces mécaniques de l'émetteur sont toutes en aluminium. Cela permet d'obtenir un faible poids et une grande robustesse.

Il est équipé d'un FILTRE A AIR monté sur le panneau avant, facile à nettoyer ou à remplacer.

Les circuits imprimés et le câblage sont tropicalisés avec un revêtement spécifique.

Ces précautions garantissent une longue durée de vie dans des conditions environnementales extrêmes. Empêchent les dommages dus à la corrosion et à l'érosion. Protéger les composants contre les intempéries du climat tropical. Protéger contre l'humidité, le sel et la pollution.

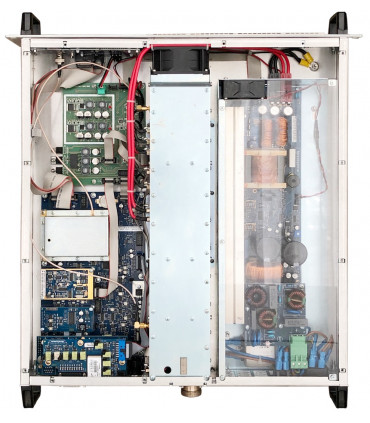

ALUMINIUM CONDUIT D'AIR

L'équipement tient dans une armoire compacte en aluminium de 2 unités pouvant être montée en rack.

Une conception exclusive de l'air guide l'air dans des conduits en aluminium.  Il évite le contact de l'air avec les composants électroniques.

Tous les composants qui produisent de la chaleur se trouvent sur le dissipateur thermique principal.

L'air passe uniquement dans le dissipateur thermique en aluminium. Il évite tout contact avec les composants électroniques.

Cela permet d'éviter les défaillances produites par la corrosion de l'air

Support en cuivre sur les composants actifs LDMOS et les résistances déséquilibrées. MAINTENANCE FACILE

Nous montons les LDMOS ou résistances de déséquilibre sur un support en cuivre. Cela améliore la dissipation de la chaleur et facilite la maintenance.

Pour les produits d'autres marques, le montage LDMOS se fait sur le dissipateur thermique. Dans ce cas, il devient presque impossible de chauffer la soudure lorsqu'il est nécessaire de remplacer le LDMOS.

Un autre problème est de tester le nouveau composant dans l'ensemble du système.

L'entretien est facile, toutes les pièces sont faciles à remplacer. Modules RF, cartes de contrôle électroniques, ventilateurs et alimentations. De plus, tous les modèles partagent les mêmes pièces de rechange.

UN SERVICE ININTERROMPU AVEC DES PROTECTIONS MATÉRIELLES ET LOGICIELLES

Il existe deux types de protection : Protection rapide du matériel et protection des logiciels

Lorsqu'il y a un court-circuit sur l'antenne ou le câble coaxial, la protection doit être matérielle. Elle doit agir en quelques nanosecondes. En fait, dans ce cas, le logiciel n'est pas assez rapide pour assurer la protection du matériel.

Lorsque la condition de défaut est faible, comme l'augmentation du ROS, une protection logicielle peut être utilisée. La cause peut être la neige ou l'humidité dans le système d'antenne.

L'émetteur AXON FM possède les deux : des protections matérielles rapides et des protections logicielles souples.

La protection logicielle réduit la puissance de sortie sans interruption de l'antenne. Même si l'émetteur est à l'antenne, il maintient les appareils RF dans un état de fonctionnement sûr.

Les protections de l'émetteur fonctionnent en cas de :

- Mauvaise adaptation de la charge, court-circuit/ouverture de l'antenne

- Surchauffe de l'environnement

- Panne de refroidissement

- Panne d'amplificateur

- Sur et sous tension DC

- Sur et sous tension AC

- RF et température de l'alimentation électrique

- Foudre

- Poussière

- Corrosion

CONÇUE POUR ÊTRE ELLE-MÊME RUGUEUSE

L'émetteur AXON FM est à l'antenne même dans les pires conditions de fonctionnement. Pour cela, les composants importants de l'émetteur sont tous surdimensionnés.

- Tous les dissipateurs en aluminium sont deux fois plus grands que nécessaire.

- Les charges fictives déséquilibrées sont deux fois plus importantes que la quantité nécessaire

- Les amplificateurs RF LDMOS sont 30 % plus puissants que ce qui est nécessaire. Ils sont tolérants au ROS 65:1

- L'alimentation électrique fournit 30 % de puissance en plus par rapport à la quantité utilisée par l'équipement à pleine puissance nominale.

UN RENDEMENT ÉLEVÉ POUR UNE FAIBLE CONSOMMATION D'ÉNERGIE

AXON utilise des dispositifs de puissance RF à semi-conducteurs, LD-MOS de 6e génération. Ils sont à haut rendement et tolèrent un rapport signal/bruit de 65:1. Cette caractéristique permet d'obtenir un rendement élevé

Un algorithme intelligent maintient la haute efficacité constante à n'importe quelle puissance.

Cet algorithme contrôle la tension de l'alimentation électrique et la polarisation.

Grâce à cela, le rendement est très élevé à n'importe quelle fréquence et à n'importe quelle puissance de sortie.

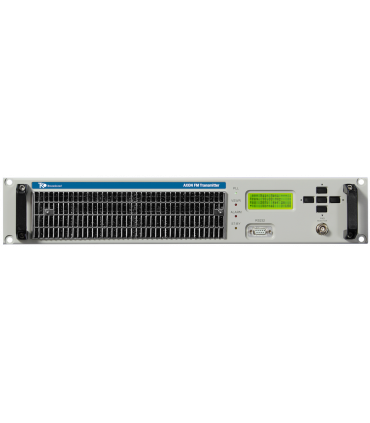

TOUCHES ET DELS DIRECTS CONVIVIALES POUR L'UTILISATEUR INDICATEUR INTERFACE UTILISATEUR

L'interface utilisateur est composée de : un écran LCD, des touches d'accès direct et des indicateurs LED.

Elle permet un contrôle et une visualisation immédiate de l'état de l'émetteur.

La navigation rapide et aisée à travers les menus crée une interface utilisateur conviviale, simple et intuitive. Elle permet un apprentissage immédiat de l'utilisation.

L'interface utilisateur permet un contrôle et des mesures complètes de tous les paramètres de fonctionnement.

FONCTION COM : ÉCONOMISER L'ÉNERGIE GRÂCE À LA RÉDUCTION DE PUISSANCE DU PROGRAMMATEUR

Le COM (Consumption Optimization Management) programme le niveau de la puissance de sortie.

Il est possible de programmer chaque jour de la semaine avec plusieurs événements pour la journée.

CONTRÔLE À DISTANCE PAR TCP/IP : WEB + SNMP DE TOUS LES PARAMÈTRES

AXON FM Transmitters dispose de la télécommande WEB la plus avancée du marché.

Elle traite en toute sécurité une quantité énorme d'informations pour effectuer un diagnostic approfondi à distance.

Les mesures de plus de 100 paramètres opérationnels. J'inclus le courant, la tension et les températures de chaque alimentation et de chaque module RF

Il dispose d'une interface graphique. Il fonctionne sur tous les types d'appareils : tout navigateur de PC, IOS ou Android pour smartphones et tablettes.

Tous ces appareils fonctionnent sans outils ou applications propriétaires. Il n'est pas nécessaire d'installer un logiciel spécifique.

Une caractéristique unique de la télécommande WEB est qu'elle envoie un courriel en cas d'alarme ou d'avertissement.

Il est possible de programmer quand envoyer des courriels d'information. Les info mails sont envoyés quotidiennement ou hebdomadairement. Ces courriers font état de l'état complet de tous les paramètres de fonctionnement de l'émetteur.

Fichier journal Web : Jusqu'à 64000 événements enregistrés dans le tableau web. Il peut enregistrer le fichier journal dans le PC au format texte commun (.txt)

La puissante télécommande gère le SNMP v2c. Envoyer des pièges et informer. Il permet de contrôler à distance tous les paramètres depuis n'importe quel système de gestion de réseau.

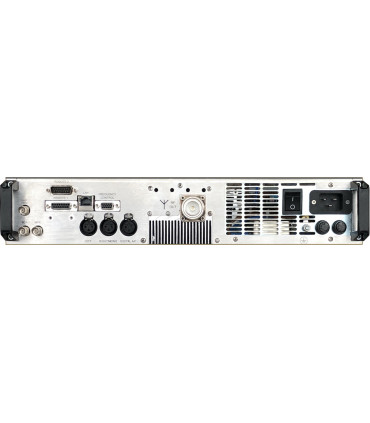

CONNECTEURS DE TÉLÉCOMMANDE EN PARALLÈLE

Connecteur de télécommande parallèle avec contact sec Sorties relais et entrées opto-isolées. Le connecteur dispose de plusieurs TC et TS disponibles. Certains d'entre eux sont : on/off, local/à distance, état des alarmes, Under and Over RF, Reset des alarmes.

Connecteur N+1 Profils : permet la sélection de 7 mémoires différentes. Les réglages de la mémoire sont dans la mémoire interne. Il est possible de régler les profils à distance et localement.

LE PLUS VENDU DANS LES RÉSEAUX GOUVERNEMENTAUX, PRIVÉS, COMMERCIAUX ET LES STATIONS DE RADIO COMMUNAUTAIRES

AXON est l'un des émetteurs de radiodiffusion FM les plus utilisés. Adopté sur les réseaux gouvernementaux et privés, les stations de radio commerciales et communautaires.

Pour toute application, AXON est la solution ultime. Il répond aux exigences des clients les plus exigeants. Il garantit des fonctionnalités professionnelles à un prix abordable.

AXON fonctionne comme émetteur de faible et moyenne puissance. Il convient à une station autonome ou comme pilote dans des émetteurs complexes de forte puissance et des systèmes N+1

AXON CARACTÉRISTIQUES TECHNIQUES GÉNÉRALES

EXCITATEUR/TRANSMETTEUR AXON 30W À 1200W

- Gamme de fréquences : 87,5 ÷ 108,00 MHz, Programmable par pas de 10 KHz

- Sur demande, bandes 66 ÷ 74 MHz (OIRT), 76 ÷ 90 MHz (JPN).

- Stabilité de la fréquence : meilleure que ±150Hz de -10 à +50°C

- Déviation maximale de la capacité de modulation : +/-150 kHz.

- Contrôle de la fréquence : Contrôle du µprocesseur du synthétiseur.

- Puissance de sortie : 30W, 50W, 100W, 150W, 300W, 600W, 1200W, 2000W, 2500W. Réglable de 0W à la puissance maximale.

- Impédance de sortie : 50 ohm.

- Affichage : puissance de réflexion et indicateur de modulation

- Type de modulation : Modulation directe de la fréquence de la porteuse. F3E Stéréo avec sous-porteuse et mono.

- Verrouillage du temps : Typ. 4 secondes.

- Atténuation du verrouillage hors tension : ≥ -80 dBc.

- Mode de modulation : Mono, Stéréo, Multiplex, SCA, RDS, Aux.

- Pré-accentuation : Flat(0)/50/75 µs sélectionnable à partir du panneau avant.

- Rapport AM/N asynchrone : -60 dB en dessous de la porteuse de référence. Modulation 100% AM à 400 Hz, sans modulation FM.

- Rapport AM/N synchrone : -60 dB au-dessous de la porteuse de référence. Modulation 100% AM @ 400 Hz avec modulation FM ±75 KHz @ 400 Hz.

- Harmoniques RF : Dépasse les exigences ETSI/EBU/CCIR/FCC. meilleur que 84 dbc

- RF Faux : dépasse les exigences de l'ETSI/UER/CCIR/FCC. meilleur que 84 dbc

- Connecteurs de sortie : 30W à 600W connecteur de type N, 1200W connecteur de type DIN 7/16

- Puissance de sortie on/off et réglable sur le panneau avant et à distance.

- Rendement global jusqu'à 80 %.

- Moniteur RF : -60 dBc, connecteur BNC

- ROS : 1,5:1 maximum avec repli automatique à un ROS plus élevé

OPÉRATION MONAURALE

- Impédance d'entrée audio : 600 ohm symétrique, 15 Kohms asymétrique.

- Niveau d'entrée audio : -6 à +12 dBm. (Autre gamme sur demande)

- Connecteur d'entrée : XLR femelle.

- Réponse en fréquence audio : ±0,15 dB, 30 Hz à 15 KHz.

- Distorsion harmonique totale + bruit : 0,03% @ 400 Hz

- Distorsion d'intermodulation : 0,03%, 1 KHz/1,3 KHz, rapport 1:1

- Distorsion transitoire d'intermodulation : 0,03%, onde carrée de 2,96 KHz et onde sinusoïdale de 14 KHz.

- Rapport S/B FM : détecteur RMS de -89 dB, -85 dB en dessous de la déviation de ±75 KHz, désaccentuation de 50 µs, pondéré.

FONCTIONNEMENT EN MULTIPLEX

- Impédance d'entrée composite : 5 Kohm déséquilibrée.

- Niveau d'entrée composite : 3,5Vp-p pour une déviation de ±75KHz.

- Connecteur d'entrée : BNC femelle.

- Réponse d'amplitude composite : : ≤ ± 0,1dB, de 30Hz à 53kHz

- Distorsion harmonique totale + bruit : 0,03% @ 400 Hz

- Distorsion d'intermodulation : 0,03%, 1 KHz/1,3 KHz, rapport 1:1

- Distorsion transitoire d'intermodulation : 0,03%, onde carrée de 2,96 KHz et onde sinusoïdale de 14 KHz.

- Rapport S/B FM : détecteur RMS de -89 dB, -85 dB en dessous de la déviation de ±75 KHz, désaccentuation de 50 µs, pondéré.

FONCTIONNEMENT STÉRÉO

- Impédance d'entrée audio : 600 ohm symétrique, 15 Kohm asymétrique.

- Niveau d'entrée audio : -12 à +12 dBm.

- Connecteur d'entrée : XLR femelle.

- Réponse en fréquence audio : ±015 dB de 30 Hz à 15 KHz.

- Distorsion harmonique totale + bruit : 0,03% @ 400 Hz

- Distorsion d'intermodulation : 0,02%, 60Hz /7kHz rapport 4:1 +4dBu

- Distorsion transitoire d'intermodulation : 0,03%, onde carrée de 2,96 KHz et onde sinusoïdale de 14 KHz.

- Rapport S/B FM : détecteur RMS de -85 dB, -82 dB en dessous de la déviation de ±75 KHz, désaccentuation de 50 µs, pondéré.

- Séparation stéréo : 30÷80 Hz ≥ -53 dB, 80Hz÷15 KHz ≥ -65 dB (Typ. 70 dB).

- Atténuation de la diaphonie : Main à Sub -55 dB 30 Hz à 15 KHz

- Suppression de 38 KHz : ≥ -70 dB (typ. -85 dB).

- Fréquence pilote : 19 KHz ± 1 Hz

- Phase pilote : ± 2° réglable

- Sortie pilote : 1 Vpp, BNC femelle

- Atténuation du filtre audio : ≥ -55 dB @ 19 KHz, > -45 dB 20 KHz à 100 KHz.

- Modes : Stéréo, Mono L+R, Mono L, Mono R.

FONCTIONNEMENT DE L'AES/EBU

- Niveau d'entrée : -10dBfs à 0dBfs

- Connecteur d'entrée : XLR femelle, TOS-LINK optique.

- Impédance d'entrée : 110 ohm.

- Format des données : S/PDF,AES/EBU, IEC958, EIAJCP340/1201.

- Convertisseur N/A : 24 bits.

- Fréquence d'échantillonnage : de 32 à 96 KHz avec sélection automatique

- Séparation stéréo (diaphonie) : ≥50dB,100Hz à 5kHz

- Réponse en amplitude : ≤ ± 0,1dB, de 30Hz à 15kHz

- Rapport S/B FM : -85 dB en dessous de la déviation de ±75 KHz, désaccentuation de 50 µs, pondéré.

SCA, RDS, AUX OPERATION

- Connecteur d'entrée : BNC femelle

- Impédance d'entrée : 3 Kohm.

- Niveau d'entrée : -3 à +6 dBm.

- Réponse en fréquence : ±0,2 dB, 40 KHz à 100 KHz.

- Connecteur d'entrée : BNC femelle. La plupart des paramètres de performance SCA, RDS, AUX, sont déterminés principalement par le générateur utilisé.

CONNEXIONS AUXILIAIRES

- N°2 RS485 : Connecteur d'interface série RJ45 panneau arrière.

- Interface de télémétrie : connecteur DB25F en face arrière.

ENVIRONNEMENTAL

- Température de fonctionnement : -10°C à +50°C.

- Altitude maximale de fonctionnement : 4000 mt.

- Plage d'humidité relative : 0 à 95% sans condensation.

- Protection contre la foudre, la poussière et la corrosion

DIMENSIONS PHYSIQUES

- Montage : armoire à 2 unités

- Taille : 88mm. (H) x 484mm. (L) x 478mm. (D)

- Poids : ~ 11 Kg.

OPTIONS DISPONIBLES

Le large éventail d'options disponibles réduit la nécessité de tout équipement supplémentaire :

- Encodeur stéréo hautes performances

- AES/EBU numérique

- Encodeur dynamique RDS avec fonction TMC

- AOIP Audio sur IP

- Connectivité WEB TCP/IP et SNMP pour l'accès à distance

- Des bandes japonaises (JPN), russes (OIRT) et autres sont disponibles en option.

- Interface de connexion de télécommande parallèle
