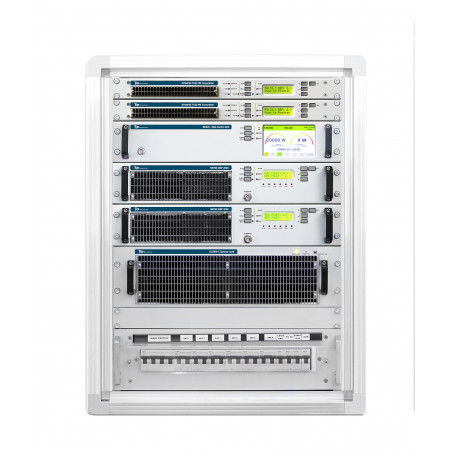

CORTEX 3KW

GLOBAL CARACTERISTIQUES

TXM SMP © Philosophie Supérieure Modulaire

permet des avantages pertinents:

• L’ensemble du système bénéficie des caractéristiques optimales de l’amplificateur VL du module de base.

• L’amplificateur VL est chacun d’eux pour compléter un module fonctionnel avec sa propre alimentation, sa logique de contrôle et son filtre de sortie. L’inverse des émetteurs enfichables standard est donc autonome et permet la maintenance et le test: Pas besoin d'outils spéciaux, chaque module peut être connecté et installé comme un seul amplificateur.

• En développant l'amplificateur VL, nos ingénieurs concentrent tous leurs efforts sur: la réduction du poids, des coûts, de la puissance et de la chaleur produites et sur la maximisation: de l'efficacité, de la fiabilité, des performances électriques, de la connectivité et de la facilité de maintenance.

• Un seul amplificateur VL peut être mis en ondes en tant que sauvegarde d'un émetteur plus grand.

• Les chocs et les vibrations pendant le transport entraînant l'installation, l'optimisation du groupe d'amplificateurs VL permet à nos ingénieurs de répondre aux conditions de transport les plus exigeantes en matière d'hermétique, de contrôle de la température, d'isolation de vibrations et de chocs.

Lors de l'installation et de la maintenance, les packs légers manipulés aident les opérateurs à rester en bonne santé.

La philosophie modulaire supérieure du TXM SMP © est une famille basée sur un amplificateur très compact et ses diverses combinaisons. Grâce à un choix judicieux de taille, 2 HE, de niveaux de puissance des blocs de construction de 2 kW FM, il peut être considéré comme la nouvelle référence pour les émetteurs modulaires.

La modularité est complétée par des combineurs spéciaux, des excitateurs FM et des logiques de contrôle.

L’excitateur FM peut être analogique ou DDS avec une interface AES / EBU intégrée.

FAITS CLES

Système de combinaison

• Combinateur de puissance pour PC de 20 kW, 12 voies, ultra-large bande, stable en phase, à faible perte et présentant plus de 20 dB de filtrage harmonique additif.

• Le démarrage séquentiel contrôlé par logiciel réduit le courant d'appel pendant la transition de ON à ON.

• Émetteurs FM avec une profondeur de rack de seulement 800 mm et jusqu’à 40 kW FM dans un seul rack 19 ".

• Transmetteurs de télévision numérique d'une puissance de sortie WBD (Wide Band Doherty) jusqu'à 8 KW dans un seul rack 19 ".

Protections matérielles et logicielles

• Sur et sous tension DC, sur et sous tension AC, RF et température de l’alimentation, Coaxial RF

Sortie ouverte ou court-circuit

• Possibilité de travailler longtemps sur des charges courtes / ouvertes à tous les angles de phase sans aucun dommage.

• LDMOS 1400 W dernière génération, VSWR> 65: 1 @ tous les angles de phase, conçus pour les applications ISM de robustesse accrue et les générateurs de plasma.

• Filtrage secteur intégré.

• Protection intégrée contre la foudre.

• La mise sous tension différée du système après la coupure secteur empêche les pics et les tensions de variation élevées typiques de ces événements.

• Démarrage séquentiel contrôlé par logiciel afin de réduire le courant d'appel pendant la transition de ON à ON.

Télémétrie et contrôle à distance WEB / SNMP

• Contrôle complet local ou à distance par nom d'utilisateur et mot de passe de connexion.

• Télécommande avec smartphone ou tablette.

• Logique hôte et télémesure (TM, TC & TA).

• Contrôle et surveillance à distance via SNMP et / ou interface Web.

• Avec journal ou fichier journal pour enregistrer une erreur ou un message d’alarme.

• Affichage de la valeur de puissance avant / réflexion et de l'alarme haute réflexion.

Interface humaine

• Chaque module est équipé d'un automate permettant un contrôle total par un opérateur local.

• Tous les paramètres de l'émetteur et de l'amplificateur nécessaires au diagnostic peuvent être récupérés localement ou à distance via un protocole standard (IP) et un logiciel standard (navigateur Web, SNMP).

• Guide utilisateur multilingue.

• Écran couleur haute résolution à contraste élevé.

• Définition rapide de seuils pour le niveau de protection. Cet ensemble est basé sur l’affectation de trois "saveurs" ou PERSONNALITÉS:

Conservateur (cible principale = se protéger), standard (équilibré), agressif (cible principale = transmission sans interruption). N + 1 et systèmes de sauvegarde

• Les systèmes de veille classiques tels que: excitateur de veille, émetteur de réserve (n + 1), veille passive et veille active de l'étage de sortie peuvent être mis en œuvre.

• Aucune unité de contrôle supplémentaire n'est nécessaire pour l'excitateur de secours et l'amplificateur de secours actif.

LD Tech HIGH Efficiency

• Très haut rendement (plus de 75% pour un amplificateur complet de 5 kW).

• Dernière technologie LDMOS pour les modules d'alimentation.

• Efficacité RF ultra élevée (> 80% typ.) Logiciel optimisé pour chaque niveau de puissance.

• Poids et dimensions les plus faibles du secteur.

• Baisser le chauffage de l'appareil.

• chauffage de la pièce inférieure.

• Espace inférieur occupé.

• Moins d'entretien requis.

• Les petites dimensions et le faible poids réduisent les coûts de transport et simplifient la logistique.

• Durée de vie plus longue des composants.

• Réduction des coûts d’électricité.

• Réduction des coûts de maintenance.

• Réduction des coûts de refroidissement.

• Moins de fans.

Driver inclus sur l’amplificateur VL

• Redondance maximale avec élimination virtuelle des goulots d'étranglement grâce à la présence d'un étage de pilotage (LDMOS) sur chaque prise.

• Excitateur à faible puissance dû à la présence d’un étage de pilotage (LDMOS) sur chaque prise.

• Répartiteur de faible puissance

s.

• Aucun changement d’AP requis.

Redondance de l'alimentation

• Redondance maximale grâce à la présence d’une alimentation compacte et fiable sur chaque fiche

• Configuration d'approvisionnement la plus fiable.

• Le module SMP comprend un système très efficace SMPS (alimentation en mode commutation) AC-DC (type> 95%).

Caractéristiques électriques

• Très haute suppression des harmoniques (-90dB).

• Un circuit individuel indépendant APC (contrôle automatique de l'alimentation) maintient un jeu de puissance de sortie constant.

• Coupleurs directionnels compensés en fonction de la réponse en fréquence et indicateurs internes de précision.

• Filtre passe-bas distribué moins contraignant.

Installation de maintenance

• Unité de puissance et amplificateur Permutation à chaud: les fiches peuvent être extraites / insérées sans éteindre l'équipement.

• Système d'insertion / extraction de plug-in zéro courant et zéro RF.

• Pièces de rechange universelles: chaque fiche est caractérisée en phase et en amplitude.

• Pièces de rechange disponibles dans le monde pour l'alimentation électrique (GE-General Electric).

• Tout amplificateur VL peut être interchangé avec n'importe quel autre émetteur TXM ou avec un amplificateur de secours. Aucun ajustement ou programme d'aucune sorte n'est nécessaire.

• Filtre Smart Air inclus facile à nettoyer ou à remplacer.

• Système d'insertion / extraction de plug-in zéro courant et zéro RF.

• 90% des pièces de rechange partagées entre les émetteurs FM.

• Trajectoires d’air optimisées pour éviter des dommages sur les cartes électroniques.

• Le passage de l'air à l'intérieur de l'émetteur pour éviter tout contact avec les cartes électroniques.

• Tropicalisation de tous les composants contre la poussière, l'humidité et la pollution.

• Test de qualité final exhaustif.

TECNIQUE

CARACTERISTIQUES

EMETTEUR

Puissance de sortie: Réglable de 2 à 40 kW avec un module d'amplificateur de 2 kW pouvant accueillir jusqu'à 10 modules dans un rack:

2 kW = 1 module, 4 kW = 2 modules, 6 kW 3 modules, 8 kW 4 modules, 10 5 modules, 12 kW = 6 modules, 16 kW 8 modules, 20 kW 10 modules

Les puissances supérieures à 20 kW sont construites en combinant plusieurs amplificateurs de racks:

24 kW = 2 racks 6 modules par rack, 32 kW = 2 racks 8 modules, 40 kW = 2 racks 10 modules.

Puissance de sortie activée / désactivée et réglable depuis le panneau avant et à distance.

Efficacité globale (typique): ≥75% pour l'émetteur.

Impédance de sortie RF: 50 ohm.

Connecteur de sortie RF: type 1 + 5/8 et 3 + 1/8. (autre sur demande)

Moniteur RF: -57 dBc, connecteur BNC VSWR: 1,5: 1 maximum avec repli automatique à un VSWR supérieur

EXCITATEUR DOUBLE AVEC PASSAGE AUTOMATIQUE

Système

INTERFACE SNMP TELEMETRIE

TELEMETRIE GSM ET RTC

INTERFACE TÉLÉMÉTRIE TCP / IP

SINCH-MODULE POUR APPLICATION SFN

Version OIRT & JPN

ENTRÉES AUDIO NUMÉRIQUES

STATION DE CODE LPFM: CODE D'IDENTIFICATION DE LA FCC

CODEUR RDS: FACILEMENT PROGRAMMABLE PAR PC

SCA Encoder

Entrée composite numérique 192kHz

ÉLECTRIQUE (pour émetteur de 10 kW à 40 kW)

Puissance d'entrée CA: 230/400 VCA ± 15%, 50/60 HZ (+/- 3HZ) monophasé ou triphasé + N

Facteur de puissance> 0.98

Refroidissement: air forcé

MTBF> 20 000 heures

ENVIRONNEMENTAL

Température de fonctionnement: -10 ° C à + 50 ° C

Altitude maximale d'exploitation: 4000 mt.

Gamme d'humidité relative: 0 à 95% sans condensation.

Protection contre la foudre, la poussière et la corrosion

DIMENSIONS PHYSIQUES (pour émetteur typocal 10kW)

Montage: armoire de 40 unités (autre taille de rack sur demande)

Taille: 570mm (W) x 1000mm. D) x 1800 mm. (H) - Poids: ~ 220 kg
