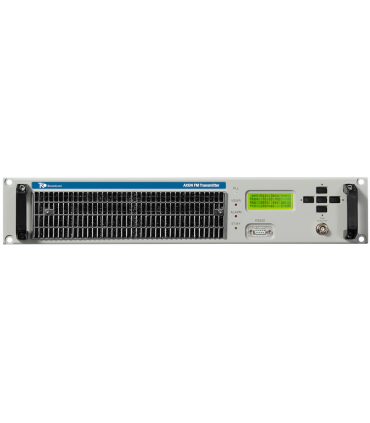

TRANSMISOR FM 50 WATT - AXON 50W - MPX

AXON 50W

AXON es un transmisor de FM de baja y media potencia con un rendimiento profesional de primera clase.

El transmisor de FM AXON garantiza una calidad de transmisión y una fiabilidad superiores.

Cuenta con unas prestaciones inigualables y unas características técnicas excepcionales.

Esto lo hace ideal para cualquier aplicación de radiodifusión en FM.

Si necesita proporcionar el mejor servicio de radiodifusión, AXON es la solución definitiva que satisface las necesidades.

AXON cumple con la mayoría de los requisitos de los clientes y garantiza características profesionales a un precio asequible.

Las aplicaciones de AXON son las siguientes:

- Radios comunitarias Transmisor FM

- Radios comerciales Transmisor FM

- Radios religiosas Transmisor FM

- Radios educativas Transmisor FM

- Otros grupos de radio sin ánimo de lucro Transmisor de FM

- Grandes redes nacionales Transmisor FM

- Radios públicas Transmisor FM

- Radios de autocines Transmisor FM

- Radios para teatros Transmisor FM

- Radios de estadios Transmisor FM

- Transmisor FM para radios políticas

AXON tiene una arquitectura compacta: tanto el excitador como el amplificador caben en la misma carcasa.

La tecnología de dispositivos LDMOS de 50 voltios ofrece un aumento espectacular de la densidad de potencia. Reduce los costes de funcionamiento y el coste de propiedad a lo largo de la vida del transmisor.

Para comprar el transmisor AXON FM, visite nuestra tienda electrónica BMI Broadcast Market Italy.

En BMI vendemos la familia de transmisores de FM AXON al mejor precio del mercado.

DESTACADOS

- Excelente fidelidad de audio con un sonido cristalino suave, profundo y limpio.

- Fabricado en aluminio, filtro de aire y placas de circuito impreso tropicalizadas

- Conductos de aire de aluminio.

- Portador de cobre en los componentes de potencia activa como LDMOS o resistencias de cargas desequilibradas

- Servicio ininterrumpido gracias a las protecciones inteligentes de software

- Diseño libre de fallos gracias a las protecciones rápidas del hardware

- Protección contra rayos, polvo y corrosión

- Diseñado para ser rudo en sí mismo. Todos los componentes que determinan la fiabilidad están sobredimensionados. El disipador, el LDMOS, los ventiladores, las resistencias de carga desequilibradas y la fuente de alimentación.

- Tecnología LDMOS de estado sólido hasta el 80% de alta eficiencia constante en cualquier nivel de potencia

- Interfaz de usuario amigable con pantalla LCD en el panel frontal, teclas directas y LEDs indicadores. Muestra el estado del transmisor y permite una navegación inteligente con las teclas ENTER y ESC.

- Derivación de potencia programada

- Control remoto por WEB TCP/IP y SNMP de todos los parámetros. Control del transmisor por internet sin necesidad de caja externa o accesorios.

- Conectores paralelos de control remoto

- Top de ventas en las estaciones de radio gubernamentales, privadas, comerciales y comunitarias

ESPECIFICACIONES PRINCIPALES

- Producido en una amplia gama de potencia: 30W (30 vatios), 50W (50 vatios), 60W (60 vatios), 100W (100 vatios), 150W (150 vatios), 300W (300 vatios), 500W (500 vatios), 600W (600 vatios), 1000W (1000 vatios, 1kW) y 1200W (1200 vatios, 1,2kW), 2000W (2000 vatios, 2kW) 2400W (2500 vatios, 2,5kW).

- Entrada de audio y modulación seleccionables. MPX (compuesto), estéreo, digital AES/EBU o mono.

- Muy baja relación señal/ruido, mejor que 90dB. Muy baja distorsión y alta separación estéreo gracias al codificador digital estéreo.

- Pureza espectral total: mejor que -90 dBc espurios y armónicos. Garantizo la máxima calidad de la señal de RF.

- Modulación de frecuencia analógica de 87,5 MHz a 108,0 MHz . Ajuste en pasos de 10 kHz y una estabilidad de frecuencia mejor que 2 ppm. Japonés (JPN) JAPÓN, ruso (OIRT 66 - 47 MHz) y más bandas son opciones disponibles.

- Exclusivo limitador suave inteligente sin distorsión que mantiene la desviación en los límites de 75kHz.

- Codificador RDS dinámico con función TMC

- Conector de Perfiles N+1 proporciona 7 memorias diferentes de selección. Los ajustes de las memorias están en la memoria interna. Se puede configurar por control remoto o en local.

- Tamaño ultra compacto 2U

- Fuente de alimentación de rango completo: Tensión de red de 180-260 vac

- Cumple con todas las normas: ETSI - CCIR - FCC. Cumple con todas las más rigurosas

normas de calidad electromagnética

EXCELENTE FIDELIDAD DE AUDIO CON UN SONIDO CRISTALINO, SUAVE Y PROFUNDO. MUY BAJA RELACIÓN SEÑAL/RUIDO, MUY BAJA DISTORSIÓN Y ALTA SEPARACIÓN ESTÉREO.

La calidad de sonido de la música, la característica más importante de la serie AXON. Se caracteriza por su cálida suavidad y su sonido cristalino, profundo y limpio.

Esta excelente calidad de audio resalta el estado de ánimo de la radio. Este sonido proporciona una ventaja competitiva con cualquier otra marca de transmisores.

Muy baja S/N típica de 85 dB, codificador de alto rendimiento estéreo con una separación estéreo típica de 65 dB. Distorsión ultra baja 0,01%.

Exclusivo limitador suave inteligente sin distorsión que mantiene la desviación en los límites de 75kHz.  Proporciona el máximo volumen de audio posible sin ningún tipo de distorsión.

Entrada digital AES-EBU de 24 bits de resolución con frecuencia de muestreo de 32, 44,1, 48 y 96 KHz seleccionada automáticamente

MECÁNICA FABRICADA EN ALUMINIO, FILTRO DE AIRE Y PLACAS DE CIRCUITO IMPRESO TOTALMENTE TROPICALIZADAS

Todas las partes mecánicas del transmisor están fabricadas en aluminio. Proporciona un bajo peso y robustez.

Equipado con un FILTRO DE AIRE montado en el panel frontal, fácil de limpiar o sustituir.

Las placas de circuito impreso y el cableado están tropicalizados con un revestimiento específico.

Estas precauciones garantizan una larga vida en condiciones ambientales extremas. Previenen los daños debidos a la corrosión y a la erosión. Proteger los componentes de las inclemencias del clima tropical. Defender de la humedad, la sal y la contaminación.

CONDUCTOS DE AIRE DE ALUMINIO

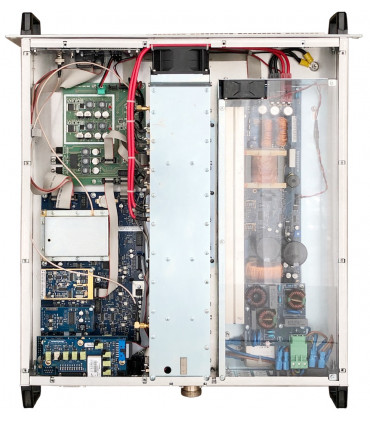

El equipo cabe en un gabinete compacto de aluminio de 2 unidades para montaje en rack.

Un diseño exclusivo del aire guía el aire en conductos de aluminio.  Esto evita el contacto del aire con los componentes electrónicos.

Todos los componentes que producen calor tienen lugar en el disipador de calor principal.

El aire pasa sólo al disipador de calor de aluminio. Evita el contacto con los componentes electrónicos.

Esto evita fallos producidos por la corrosión del aire.

Portador de cobre en los componentes activos LDMOS y en las resistencias desequilibradas. FÁCIL MANTENIMIENTO

Montamos los LDMOS o las resistencias de desequilibrio sobre un soporte de cobre. Mejora la disipación del calor y facilita el mantenimiento.

Los productos de otras marcas, montar LDMOS es en el disipador de calor. En este caso se hace casi imposible calentar la soldadura cuando es necesario reemplazar el LDMOS.

Otro problema es probar el nuevo componente en todo el sistema.

Fácil mantenimiento, todas las piezas son fáciles de reemplazar. Módulos de RF, placas de control electrónico, sopladores y fuentes de alimentación. Además, todos los modelos comparten las mismas piezas de recambio.

SERVICIO ININTERRUMPIDO CON PROTECCIONES DE HARDWARE Y SOFTWARE

Hay dos tipos de protección: Protección rápida de hardware y protecciones suaves de software

Cuando se produce un cortocircuito en la antena o el cable coaxial, la protección debe ser de hardware. Debe actuar en pocos nanosegundos. De hecho, el software en este caso no es lo suficientemente rápido para garantizar la protección del equipo.

Cuando la condición de fallo es suave, como el aumento de la VSWR, se puede utilizar una protección de software. La causa puede ser la nieve o la humedad en el sistema de antena.

El Transmisor AXON FM dispone de ambas: Protecciones rápidas de hardware y protecciones suaves de software.

La protección de software reduce la potencia de salida sin interrupción en el aire. Incluso si el transmisor está en el aire, mantiene los dispositivos de RF dentro de una condición de funcionamiento seguro.

Las protecciones del transmisor funcionan en caso de:

- Desajuste de la carga, cortocircuito de la antena/circuito abierto

- Sobretemperatura ambiental

- Fallo de refrigeración

- Avería del amplificador

- Sobretensión y subtensión DC

- Sobretensión y subtensión de CA

- Temperatura de RF y de la fuente de alimentación

- Rayos

- Polvo

- Corrosión

DISEÑADO PARA SER DURO EN SÍ MISMO

El transmisor AXON FM está en el aire incluso en las peores condiciones de funcionamiento. Para conseguirlo, todos los componentes importantes del transmisor están sobredimensionados.

- Todos los disipadores de aluminio son el doble de grandes de lo necesario.

- Las cargas ficticias desequilibradas son el doble de las necesarias

- Los amplificadores de RF LDMOS son un 30% más potentes de lo necesario. Toleran un VSWR de 65:1

- Las fuentes de alimentación suministran un 30% más de potencia que la cantidad utilizada por el equipo a plena potencia nominal.

ALTA EFICIENCIA PARA UN BAJO CONSUMO DE ENERGÍA

AXON utiliza dispositivos de potencia RF de estado sólido, LD-MOS de 6ª generación. Son de alta eficiencia y tolerantes a VSWR 65:1. Esta característica proporciona una alta

Un algoritmo inteligente mantiene constante la alta Eficiencia a cualquier potencia.

Este algoritmo controla el Voltaje de la Fuente de Alimentación y el Bias.

Gracias a esto, la eficiencia es muy alta a cualquier frecuencia y a cualquier potencia de salida.

INTERFAZ DE USUARIO CON TECLAS DIRECTAS E INDICADORES LED

La interfaz de usuario está compuesta por: Pantalla LCD, Teclas de Acceso Directo y LEDs indicadores.

Permite el control inmediato y la visualización del estado del transmisor.

La navegación rápida y fácil a través de los menús crea una interfaz de usuario amigable, simple e intuitiva. Permite un aprendizaje inmediato del uso.

La interfaz de usuario proporciona un control total y mediciones de todos los parámetros de trabajo.

FUNCIÓN COM: AHORRAR ENERGÍA CON EL PROGRAMADOR DE REDUCCIÓN DE POTENCIA

La función COM (Gestión de la Optimización del Consumo) programa el nivel de la potencia de salida.

Es posible programar cada día de la semana con varios eventos por día.

CONTROL REMOTO POR TCP/IP: WEB + SNMP DE TODOS LOS PARÁMETROS

Los Transmisores AXON FM tienen el control remoto WEB más avanzado del mercado.

Maneja con seguridad gran cantidad de información para realizar diagnósticos profundos a distancia.

Medición de más de 100 parámetros de funcionamiento. Incluye corriente, tensión y temperaturas de cada fuente de alimentación y de cada módulo de RF

Tine una interfaz gráfica. Funciona en cualquier tipo de dispositivos: cualquier navegador de PC, smartphones IOS o Android y tabletas.

Funciona en todos los dispositivos sin necesidad de herramientas o Apps propietarias. No es necesario instalar ningún software específico.

Una característica única del mando a distancia WEB es: el envío de correo electrónico en caso de alarmas o avisos.

Es posible programar cuando enviar correos informativos. Los correos informativos se envían diaria o semanalmente. Estos correos informan del estado completo de todos los parámetros de funcionamiento del transmisor.

Archivo de registro web: Hasta 64000 eventos almacenados en el tablero web. Puede guardar el archivo de registro en el PC en formato de texto común (.txt)

El potente control remoto maneja SNMP v2c. Envío de Traps e Informs. Permite el control remoto de todos los parámetros desde cualquier sistema Network Manager.

CONECTORES DE CONTROL REMOTO EN PARALELO

Conector de control remoto paralelo con relé de salidas de contacto seco y entradas optoaisladas. El conector dispone de varios TC y TS. Algunos de ellos son: encendido/apagado, local/remoto, estado de la alarma, bajo y sobre RF, reinicio de alarmas.

Conector de perfiles N+1: proporciona 7 memorias diferentes de selección. Los ajustes de las memorias están en la memoria interna. Es posible configurar los perfiles de forma remota y local.

EL MÁS VENDIDO EN REDES GUBERNAMENTALES, PRIVADAS, COMERCIALES Y EMISORAS DE RADIO COMUNITARIAS.

AXON es uno de los transmisores de FM más utilizados. Adoptado en las Redes Gubernamentales y Privadas, Estaciones de Radio Comerciales y Comunitarias.

Para cualquier aplicación, AXON es la solución definitiva. Cumple con los requisitos más exigentes de los clientes. Garantiza características profesionales a un precio asequible.

AXON funciona como transmisor de baja y media potencia. Es adecuado como estación independiente o como conductor en transmisores complejos de alta potencia y sistemas N+1.

CARACTERÍSTICAS TÉCNICAS GENERALES DE AXON

EXCITADOR/TRANSMISOR AXON 30W A 1200W

- Gama de frecuencias: 87,5 ÷ 108,00 MHz, programable en pasos de 10 KHz

- A petición 66 ÷ 74 MHz (OIRT), 76 ÷ 90 MHz (JPN) Bandas.

- Estabilidad de frecuencia: mejor que ±150Hz de -10 a +50°C

- Capacidad de modulación desviación máxima: +/-150kHz.

- Control de la frecuencia: Control del sintetizador µprocesador.

- Potencia de salida: 30W, 50W, 100W, 150W, 300W, 600W, 1200W, 2000W, 2500W. Ajustable desde 0W hasta la máxima potencia.

- Impedancia de salida: 50 ohmios.

- Pantalla: indicador de potencia y modulación.

- Tipo de modulación: Modulación directa de la frecuencia portadora. F3E Estéreo con Subportadora y Mono.

- Tiempo de bloqueo: Típico. 4 segundos.

- Atenuación de bloqueo: ≥ -80 dBc.

- Modo de Modulación: Mono, Estéreo, Multiplex, SCA, RDS, Aux.

- Pre-énfasis: Plano(0)/50/75 µs seleccionable desde el panel frontal.

- Relación S/N AM asíncrona: -60 dB por debajo de la portadora de referencia. 100% de modulación AM a 400 Hz, sin modulación FM.

- Relación señal/ruido AM síncrona: -60 dB por debajo de la portadora de referencia. 100% de modulación AM@ 400 Hz con modulación FM ±75 KHz @ 400 Hz.

- Armónicos RF: Supera los requisitos de ETSI/EBU/CCIR/FCC. mejor que 84 dbc

- Espurios de RF: Supera los requisitos ETSI/EBU/CCIR/FCC. mejor que 84 dbc

- Conectores de salida: Conector tipo N de 30W a 600W, conector tipo DIN 7/16 de 1200W

- Potencia de salida activada/desactivada y ajustable desde el panel frontal y a distancia.

- Eficiencia global de hasta el 80%.

- Monitor RF: -60 dBc, conector BNC

- VSWR: 1,5:1 como máximo, con repliegue automático a VSWR superiores

FUNCIONAMIENTO MONOAURAL

- Impedancia de entrada de audio: 600 ohmios balanceada, 15 Kohms desbalanceada.

- Nivel de entrada de audio: de -6 a +12 dBm. (Otro rango a petición)

- Conector de entrada: XLR hembra.

- Respuesta en frecuencia de audio: ±0,15 dB, de 30 Hz a 15 KHz.

- Distorsión armónica total + ruido: 0,03% a 400 Hz

- Distorsión de intermodulación: 0,03%, 1 KHz/1,3 KHz, relación 1:1

- Distorsión de intermodulación transitoria: 0,03%, onda cuadrada de 2,96 KHz y onda sinusoidal de 14 KHz.

- Relación señal/ruido FM: -89 dB en el detector de RMS, -85 dB por debajo de la desviación de ±75 KHz, 50 µs de desentonación, ponderada.

FUNCIONAMIENTO MULTIPLEXADO

- Impedancia de entrada compuesta: 5 Kohm desbalanceada.

- Nivel de entrada compuesta: 3,5Vp-p para una desviación de ±75KHz.

- Conector de entrada: BNC hembra.

- Respuesta de amplitud del compuesto: : ≤ ± 0,1dB, de 30Hz a 53kHz.

- Distorsión armónica total + ruido: 0,03% a 400 Hz

- Distorsión de intermodulación: 0,03%, 1 KHz/1,3 KHz, relación 1:1

- Distorsión de intermodulación transitoria: 0,03%, onda cuadrada de 2,96 KHz y onda sinusoidal de 14 KHz.

- Relación señal/ruido FM: Detector de -89 dB RMS, -85 dB por debajo de la desviación de ±75 KHz, 50 µs de desentonación, ponderada.

FUNCIONAMIENTO EN ESTÉREO

- Impedancia de entrada de audio: 600 ohmios balanceados, 15 Kohmios no balanceados.

- Nivel de entrada de audio: -12 a +12 dBm.

- Conector de entrada: XLR hembra.

- Respuesta en frecuencia de audio: ±015 dB de 30 Hz a 15 KHz.

- Distorsión armónica total + ruido: 0,03% a 400 Hz

- Distorsión de intermodulación: 0,02%, relación 60Hz /7kHz 4:1 +4dBu

- Distorsión de intermodulación transitoria: 0,03%, onda cuadrada de 2,96 KHz y onda sinusoidal de 14 KHz.

- Relación señal/ruido FM: Detector de -85 dB RMS, -82 dB por debajo de la desviación de ±75 KHz, de-énfasis de 50 µs, ponderado.

- Separación estéreo: 30÷80 Hz ≥ -53 dB, 80Hz÷15 KHz ≥ -65 dB (Typ. 70 dB).

- Atenuación de la diafonía: Principal a Sub -55 dB 30 Hz a 15 KHz

- 38 KHz Supresión: ≥ -70 dB (tip. -85 dB).

- Frecuencia piloto: 19 KHz ± 1 Hz

- Piloto de fase: ± 2° ajustable

- Piloto de salida: 1 Vpp., BNC hembra

- Atenuación del filtro de audio: ≥ -55 dB @ 19 KHz, > -45 dB 20 KHz a 100 KHz.

- Modos: Estéreo, Mono L+R, Mono L, Mono R.

FUNCIONAMIENTO AES/EBU

- Nivel de entrada: -10dBfs a 0dBfs

- Conector de entrada: XLR hembra, TOS-LINK óptico.

- Impedancia de entrada: 110 ohmios.

- Formato de datos: S/PDF,AES/EBU, IEC958, EIAJCP340/1201.

- Convertidor D/A: 24 bits.

- Frecuencia de muestreo: de 32 a 96 KHz con selección automática.

- Separación estéreo (diafonía): ≥50dB,100Hz a 5kHz

- Respuesta de amplitud: ≤ ± 0,1dB, de 30Hz a 15kHz

- Relación señal/ruido FM: -85 dB por debajo de la desviación de ±75 KHz, 50 µs de desentonación, ponderada.

SCA, RDS, FUNCIONAMIENTO AUXILIAR

- Conector de entrada: BNC hembra

- Impedancia de entrada: 3 Kohm.

- Nivel de entrada: -3 a +6 dBm.

- Respuesta en frecuencia: ±0,2 dB, de 40 KHz a 100 KHz.

- Conector de entrada: BNC hembra. La mayoría de los parámetros de rendimiento SCA, RDS, AUX, están determinados principalmente por el generador utilizado.

CONEXIONES AUXILIARES

- N°2 RS485: Conector de Interfaz Serial RJ45 del panel posterior.

- Interfaz de telemetría: conector DB25F en el panel trasero.

MEDIO AMBIENTE

- Temperatura de funcionamiento: -10°C a +50°C.

- Altitud máxima de funcionamiento: 4000 mt.

- Rango de humedad relativa: 0 a 95% sin condensación.

- Protección contra rayos, polvo y corrosión

DIMENSIONES FÍSICAS

- Montaje: armario de 2 unidades

- Tamaño: 88mm. (H) x 484mm. (ancho) x 478mm. (D)

- Peso: ~ 11 Kg.

OPCIONES DISPONIBLES

La amplia gama de opciones disponibles reduce la necesidad de cualquier equipo adicional:

- Codificador estéreo de altas prestaciones

- Digital AES/EBU

- Codificador RDS dinámico con función TMC

- Audio sobre IP AOIP

- Conectividad WEB TCP/IP y SNMP para el acceso remoto

- Se puede optar por el japonés (JPN), el ruso (OIRT) y más bandas.

- Interfaz del conector de control remoto en paralelo
