Transmisor FM 5 kW Alta Potencia, Modular Combinado - CORTEX

Serie CORTEX

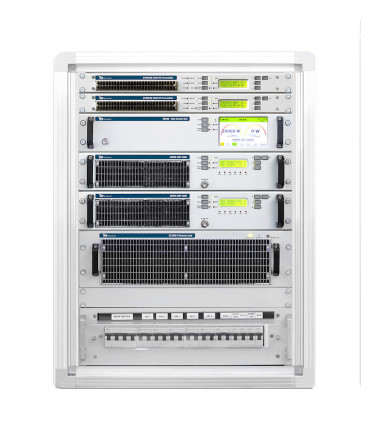

Transmisor FM de alta potencia CORTEX FM, gama completa de potencia disponible. Arquitectura combinada modular: excitador y amplificador.

16.800,00 € Sin impuestos
