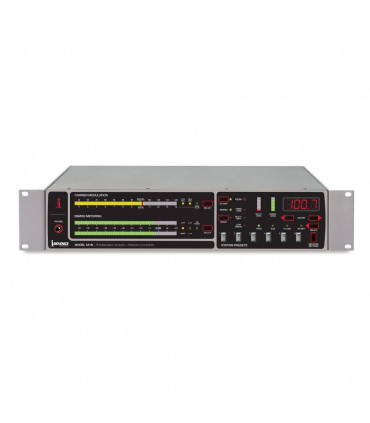

531N Inovonics Broadcast Monitor de modulación FM

531N Inovonics Broadcast Monitor de modulación FM

Las lecturas fuera del aire son calificadas por el exclusivo indicador multitrayecto de Inovonics, que también ayuda a la alineación de la antena durante las primeras construcciones de la estación. Además, las lecturas de la intensidad de la señal y del ruido de AM síncrono califican la señal entrante y validan las mediciones.

Monitoreo de ruido de AM síncrono - una exclusiva de Inovonics.

Las alarmas del panel trasero comprueban constantemente la pérdida de audio, la pérdida de RF, la multitrayectoria y la sobremodulación, mientras que las notificaciones avanzadas alertan al personal con un correo electrónico o un mensaje SMS cuando se produce alguna o todas las alarmas.

Características

• Un completo conjunto de herramientas de medición y medida para asegurar el cumplimiento de la normativa de radiodifusión FM en todo el mundo.
• Entradas separadas para la antena, la RF de alto nivel ʻdirectʼ y las mediciones de señales compuestas.
• Visualización a tiempo completo de la intensidad de la señal y los efectos multitrayecto, además de la salida de ruido de AM síncrono (BNC) para validar las lecturas y ayudar en la alineación de la antena.
• Monitoreo de Ruido de AM Síncrono - una exclusiva de Inovonics.
• Salidas de línea analógica compuesta y equilibrada de izquierda y derecha.
• Medición en el panel frontal de los niveles de inyección de la subportadora: 38kHz, 57kHz (RDS), 67kHz y 92kHz.

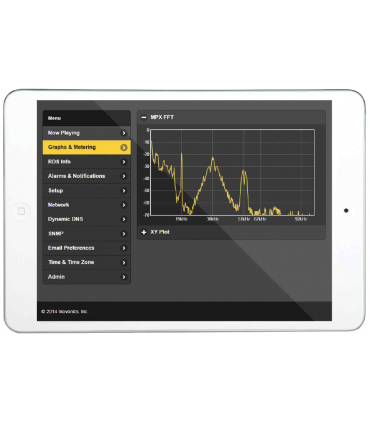

• La medición avanzada incluye un analizador de espectro FFT para el MPX, gráficos XY Izquierda/Derecha y niveles de audio a lo largo del tiempo.
• Alarmas para sobremodulación de pico, pérdida de señal, pérdida de audio de programa y multitrayecto.
• Los cierres del panel trasero a tierra permiten indicaciones de alarma remotas y la conmutación de estaciones preestablecidas.
• Interfaz web de control remoto "sensible" con transmisión de audio en vivo.
• Control y soporte SNMP.

Especificaciones

SECCIÓN DEL RECEPTOR FUERA DEL AIRE

Escriba

Circuito de doble conversión con un detector de FM ultra lineal y con rechazo de ruido.

Rango de sintonía

76MHz - 108MHz en incrementos de 100kHz

Preselecciones de la estación

6 pulsadores programables por el usuario; selección local o remota

Entradas de RF

• Conector F para la antena de 75 ohmios
• Conector BNC para una muestra de RF de alto nivel de 50 ohmios; 1V - 7V r.m.s.

Sensibilidad del receptor

10μV (10dBf) para 50dB de silenciamiento mono; 250μV (60dBf) requerido para una lectura válida de Modulación Total

Selectividad del receptor

±0,25dB, 20Hz - 50kHz; -1,5dB o menos a 100kHz (ver Figura 1); -35dB (típico) a 200kHz (ver Figura 2)

Salida de banda base

Salida de demodulación BNC compuesta/MPX; 3Vp-p a 100% de modulación.

RSSI (Nivel de señal entrante)

Medición independiente de la fuerza relativa de la portadora entrante por medio de una barra de LED en el panel frontal.

Medición de la distorsión por trayectoria múltiple

Medición independiente en el panel frontal de la barra de LED del grado relativo de los efectos de distorsión de la recepción en múltiples rutas.

Medición de ruido AM

La medición del panel frontal puede cambiarse para mostrar el nivel relativo del componente de ruido AM incidental y sincrónico de la portadora de FM. El ruido AM se dirige a una salida BNC separada y también se monitoriza mediante auriculares cuando se selecciona.

MEDICIONES DE BANDA BASE DE FM

Entrada de banda base

Entrada BNC compuesta/MPX ajustable para el decodificador estéreo y los circuitos de medición de subportadoras. Acepta niveles de modulación del 100% (3V p-p típicos) que equivalen a una desviación de la portadora de ±75kHz.

Medición de compuesto/MPX

La pantalla de 58 segmentos de la barra gráfica LED tiene una respuesta casi de pico con retención de pico flotante. Se puede cambiar entre la desviación positiva, la desviación negativa y la más alta de cualquiera de las dos

Resolución del medidor

1% de precisión entre el 80% y el 100% de modulación de la portadora; 2% de resolución entre el 46% y el 80% (100% = ±75kHz de desviación de la portadora)

Integración de la medición

Seleccionable por el usuario a 0,1ms, 0,2ms, 0,5ms y 1,0ms

Respuesta de frecuencia del medidor

+0/-1%, 10Hz - 100kHz

Peak Flasher

Programable en incrementos del 1% entre el 95% y el 120% de la modulación total del portador.

RENDIMIENTO DE DEMODULACIÓN ESTÉREO

Entrada compuesta/MPX seleccionada por interruptor

• Conexión directa a la salida demodulada de la sección del receptor de aire.
• El conector BNC acepta una entrada de banda base externa de 3V p-p (ajustable) equivalente a la desviación completa de la portadora (±75kHz)

Salidas de audio del programa

• Las salidas de programa estéreo de los canales izquierdo y derecho XLR balanceados entregan +4dBm con modulación 100% monofónica (±75kHz de desviación de la portadora)
• Toma de auriculares del panel frontal

Pantalla de medición demodal

Las pantallas de barras de LED dual muestran el audio de los programas demodulados de izquierda y derecha o L+R y L-R. La pantalla tiene una respuesta máxima entre +10dB y -30dB, y una respuesta media entre -30dB y -64dB.

Respuesta de audiofrecuencia estéreo

±0,5dB, 10Hz - 15kHz

Relación señal/ruido en stéreo

El ruido portador no modulado (estéreo) es mejor que 65dB por debajo del 100% de modulación con la aplicación de la des-énfasis.

Distorsión

<0.075%THD a 400Hz 100% de modulación mono. Sin De-Enfasis, no ponderado

Separación del estéreo

55dB, 50Hz - 15kHz con una entrada externa compuesta/MPX. En el modo fuera del aire, la selectividad del receptor limita la separación a >45dB, 50Hz - 15kHz (ver Figura 3).

Estereo Crosstalk

Por el método M/S o S/M (estereo-diferencia), >60dB, 50Hz - 5kHz, disminuido a >45dB a 15kHz con entrada externa compuesta/MPX. En el modo de funcionamiento fuera del aire, la selectividad del receptor limita la diafonía a >50dB, 50Hz - 5kHz, disminuida a >35dB a 15kHz (Ver Figura 4).

Conmutación estéreo/mono

El cambio de modo es automático con un indicador en el panel frontal; la recepción monoaural puede forzarse con un botón del panel frontal o desde la Interfaz Web remota.

Desenfatizar el programa

Puede encenderse y apagarse desde el panel frontal o desde la interfaz web (indicador proporcionado); el puente interno selecciona la característica 50μs o 75μs.

MEDICIONES DE LA SUBPORTADORA FM

Escalado de medidores y resolución/exactitud

La pantalla de barógrafo LED de 58 segmentos mide los niveles de piloto y subportadora estéreo entre el 2,6% y el 14% con una resolución y precisión del 0,2%. Los porcentajes de inyección se refieren al 100% = ±75kHz de desviación de la portadora.

Característica de medición

Pico de respuesta en todos los modos

Filtros de medición

• Tono piloto estéreo de 19kHz
• Subportadora estéreo residual de 38kHz
• Subportadora de datos RDS/RBDS de 57kHz
• Subportadora de audio SCA de 67kHz
• Subportadora de audio SCA de 92kHz

ALARMAS PROGRAMABLES

Peak Flasher

La salida del cierre de la tierra da una indicación remota que coincide con el Peak Flasher del panel frontal

Pérdida de audio del programa

El LED del panel frontal y la alarma de cierre del suelo (remoto) son programables desde el panel frontal para indicar cuando cualquiera de los canales estéreo permanece 10dB o más por debajo de 0dB durante un período que puede ser establecido entre 10 segundos y 2 minutos.

Señal baja

El LED del panel frontal y la alarma de cierre de tierra remota se fija a un nivel de señal de RF entrante por debajo del cual las mediciones de modulación no son válidas.

Multipath

El LED del panel frontal y la alarma de cierre remoto del suelo se fija en un grado de distorsión multitrayecto por encima del cual las mediciones de modulación no son válidas.

PUERTO DE LA RED

Conector del panel trasero

Un conector RJ45 acepta conexiones de red TCP/IP para la configuración y operación remota.

Configuración

La direccón DHCP o la dirección IP estática se puede configurar desde el panel frontal.

SNMP

Soporta monitoreo y control remoto SNMP (el archivo MIB puede ser descargado directamente del 531N)

SMTP

Admite servicios de correo electrónico con o sin SSL.

DNS dinámico

Apoya dyndns.org, no-ip.org, y dnsomatic.com.

VARIOS

Requerimientos de energía

105 - 130VAC o 210 - 260VAC, 50/60Hz; 20 vatios

Tamaño y peso

3½"H x 19 "W x 12 "D (2U); 14 lbs. (envío)

Ambiental

0°C - 50°C rango de temperatura de operación; 95% de humedad relativa sin condensación; hasta 3000 metros AMSL
