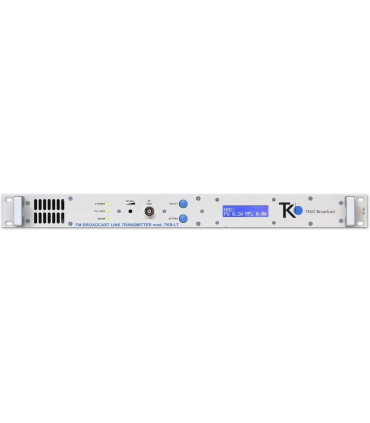

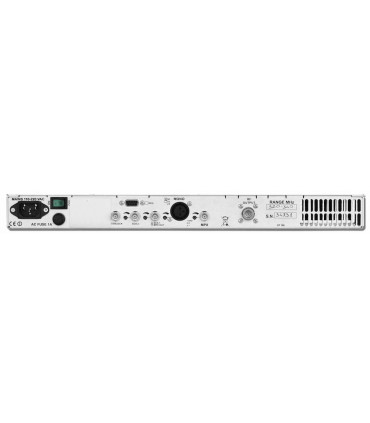

Transmisor STL-T1-20-A banda 170-490MHz

2.063,40 € Sin impuestos 2.172,00 €
-5%
Size chart
Women's clothing size
SizeXSSML
Euro 32/34 36 38 40
USA 0/2 4 6 8
Bust(in) 31-32 33 34 36
Bust(cm) 80.5-82.5 84.5 87 92
Waist(in) 24-25 26 27 29
Waist(cm) 62.5-64.5 66.5 69 74
Hips(in) 34-35 36 37 39
Hips(cm) 87.5-89.5 91.5 94 99
How To Measure Your Bust

With your arms relaxed at your sides, measure around the fullest part of your chest.

How To Measure Your Waist

Measure around the narrowest part of your natural waist, generally around the belly button. To ensure a comfortable fit, keep one finger between the measuring tape and your body.

Referencia:
TK-STL-T1-20-A
Marca:
Descripción

STL-T1-20
STL Radio Enlace Transmisor Microonda A 820-960MHz-10W
banda max ±10MHz 20W

Nuestro STL Radio Enlace Transmisor transporta el audio con el Sonido de mayor calidad en el mercado a kilometros de distancia-A 820-960MHz-10W-Entrega Inmediata

A studio link transmitter, studio transmitter link, or STL is a special type of equipment used in broadcasting industry.

DESCRIPCIÓN: Diseñado para transportar señales de audio. desde el estudio hasta los sitios de transmisión manteniendo una alta calidad.

Estos enlaces de radio fueron diseñados específicamente para cumplir con el últimas normas internacionales y los requisitos de avanzada emisoras, que cumplen con especificaciones más estrictas de lo que generalmente se requiere, en Un costo asequible.

Se tuvo mucho cuidado en producir una señal modulada de calidad Hi-Fi, con bajo ruido residual y distorsión. La señal de RF también es gratis desde componentes espurios y armónicos a un grado superior al requerido por CCIR, Europa, EE. UU. y la mayoría de los demás estándares nacionales.

A studio link transmitter, studio transmitter link, or STL is a special type of equipment used in broadcasting industry.




A studio link transmitter, studio transmitter link, or STL is a special type of equipment used in broadcasting industry.

DESCRIPCIÓN STL RADIO ENLACE TRANSMISOR

La señal de RF también está libre de componentes espurios y armónicos a un grado mayor que el requerido por CCIR, Europa, EE. UU. UE y la mayoría otras normas nacionales.

Se ha puesto la máxima atención en producir una señal modulada de Alta calidad de fidelidad, con alta relación de señal de ruido y muy baja distorsión.



El transmisor TK-STL-TX y su receptor TK-STL-RX son la base de un enlace sintetizado de alta calidad (STL), que se utiliza para transportar el señal del estudio al transmisor de radio o para repetidores con Modulación FM o AM.



Permitir la recepción de señal mono o estéreo y su retransmisión sin usar ningún codificador estéreo adicional en el extremo receptor: en En ambos casos, la señal de salida LF del receptor se puede conectar directamente a la entrada MPX del transmisor o al relé FM local.



The STL is built for several frequency bands in the SHF range.

Estos enlaces de radio fueron diseñados para cumplir con las normas internacionales modernas estándares y los requisitos de los organismos de radiodifusión existentes, cumpliendo con especificaciones estrictas a un costo asequible.



Dado que están controlados digitalmente, se pueden programar en el estación de radio desde el panel frontal o de forma remota.

La pantalla alfanumérica le permite medir, ajustar y monitorear niveles de modulación, potencia y parámetros de funcionamiento.

Toda esta información está disponible externamente a través del RS232.



Los niveles de entrada y salida de audio de baja frecuencia son precisamente ajustable en una amplia gama mediante atenuadores variables.

El transmisor tiene una entrada auxiliar para codificadores RDS y SCA.

Una salida de monitor de modulación permite que se transmitan otros transmisores o STL alimentado con la misma señal MPX de alta calidad procesada internamente. En Además, el sistema es compatible con codificadores digitales externos / decodificadores y para proporcionar señales RDS y SCA sin atenuación.



Una fuente de alimentación conmutada universal permite la operación en el extendido rango de 95-250 VAC sin intervención y una batería de respaldo de 24V También se proporciona información.

ASPECTOS DESTACADOS STL RADIO ENLACE TRANSMISOR

  • Sintetizado de 48 a 900 MHz y de 1.2 a 2.7 GHz (/ 2G modelos). Las frecuencias transmitidas y recibidas se pueden configurar fácilmente por la pantalla del panel frontal. Cambiar la frecuencia es muy simple y fácil gracias a la síntesis de frecuencia con pasos de 10 kHz y al calibración simplificada del filtro de entrada.
  • Es posible variar el nivel de salida de la señal demodulada de –12dBu a + 12dBu con pasos de 0.1 dB y una precisión de 0.03 dB; el nivel de señal recibido se puede medir en una escala de dBm (como en un analizador de espectro) en el que el umbral de intervención del silenciador puede establecerse.
  • Excelente separación estéreo. Una demora y amplitud grupal incorporada pre-corrector garantiza una distorsión lineal muy baja y una gran separación estéreo en toda la banda de 15 kHz.
  • Adecuado para audio digital. La sobremodulación subsónica y la La distorsión de fase de baja frecuencia se controla mediante un circuito de retroalimentación para exaltar la calidad de audio de los últimos sistemas digitales.
  • Bajo nivel de ruido. La excelente relación señal / ruido en mono o en estéreo asegura el uso perfecto de este STL en redes de múltiples saltos sin disminuir la calidad del audio.
  • Alta sensibilidad. Usando amplificadores de ruido ultra bajo, selectivo filtros y con un potente circuito de demodulación el obtenido la sensibilidad de los receptores es muy alta, por lo que permite un enlace más largo distancias con inversión de antena reducida.
  • Gran inmunidad a RF permite operar en la mayoría de las RF hostiles ambientes.
  • Alto rechazo de canal adyacente, obtenido gracias a la excelente blindaje mecánico y la precisión del filtrado de RF.
  • Estabilidad de alta frecuencia con la temperatura interna compensada referencia de cristal.
  • Menús simples y claros en una pantalla gráfica LCD permiten controlar todas las funciones principales del receptor y para medir con precisión las principales parámetros como desviación de frecuencia, desviación de tono piloto MPX, la nivel de señal recibida y nivel de silenciador. Medición completa: completa El diagnóstico y la medición de todos los parámetros principales están disponibles utilizando la pantalla LCD del panel frontal. El control remoto completo está disponible como una opción • Provisto de una batería para garantizar un funcionamiento continuo incluso en ausencia de suministro de energía y cuenta con alarmas Salida para control remoto. La opción de fuente de alimentación VDC está disponible para operaciones con baterías o paneles solares • Cumple o excede todas las FCC y Requisitos de CCIR.
  • Componentes de las mejores marcas y los más nuevos y probados. Se han empleado tecnologías para garantizar el funcionamiento continuo de el receptor, alta selectividad e inmunidad a señales adyacentes y una mayor calidad de audio.
  • El exclusivo sistema de extracción de módulos para un fácil mantenimiento y / o inspección interna sin quitar paneles, complete una unidad adecuado para todos los requisitos.



CARACTERÍSTICAS TÉCNICAS STL RADIO ENLACE TRANSMISOR

PARAMETERVALUE
Frequency Range 170~490 MHz -20MHz sub-band
Type of Modulation FM Class F3
VCO Tuning 25 MHz
Frequency Stability +/- 2,5ppm (Bettr 0n request)
Synthesizer Step 25KHz
Power Output 20 Watts
Spurious Emission < -80 dB or better
Harmonic Emission < -65 dB (-80 dB on request)
Stereo Separation > 55 dB @ 1 KHz
Distorsion < 0.2% (TYP 00.8 %) @ 1KHz)
Base Band 30 Hz - 60 KHz within 0.15 dB
Unweighted S/N Ratio > 74 dB rms at 30 Hz ~ 20 KHz
Enphasis 50 or 75 us selectable
RF Connectors N-F 50 ohm
Input Base Band Imp. 2 Kohm
Input Mono Impedence 600 Ohm
Cooling Forced air
OP. Temperature Range 0 ÷ +45°C
Maximum Umidity 90%
AC Supply 100 ÷ 240 Volt; 47 ÷ 63 Hz
Dimension 1 Units Rack 19†44 cm Depth
Weight 6.5 Kg
