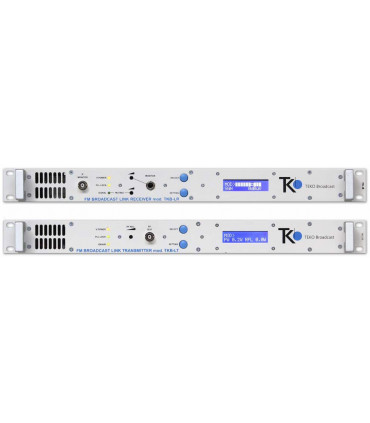

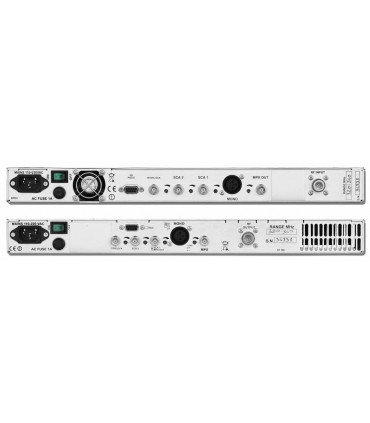

Transmisor y Receptor STL-TR5-5-A banda 1.4-2.5GHz

3.230,00 € Sin impuestos 3.400,00 €
-5%
Size chart
Women's clothing size
SizeXSSML
Euro 32/34 36 38 40
USA 0/2 4 6 8
Bust(in) 31-32 33 34 36
Bust(cm) 80.5-82.5 84.5 87 92
Waist(in) 24-25 26 27 29
Waist(cm) 62.5-64.5 66.5 69 74
Hips(in) 34-35 36 37 39
Hips(cm) 87.5-89.5 91.5 94 99
How To Measure Your Bust

With your arms relaxed at your sides, measure around the fullest part of your chest.

How To Measure Your Waist

Measure around the narrowest part of your natural waist, generally around the belly button. To ensure a comfortable fit, keep one finger between the measuring tape and your body.

Referencia:
TK-STL-TR5-5-A
Marca:
Descripción

STL-TR5-5-A
STL Radio Enlace Transmisor y Receptor
A 1.4-2.5GHz-5W

Nuestro STL Radio Enlace Transmisor y Receptor, transportan el Audio en modo Cristalino y Limpio a kilometros de distancia-A 1.4-2.5GHz-5W-Entrega Inmediata

Un transmisor de enlace de estudio, un enlace de transmisor de estudio o STL es un tipo especial de equipo utilizado en la industria de la radiodifusión.

DESCRIPCION: Diseñado para transportar señales de audio desde el estudio a los sitios de transmisión manteniendo una alta calidad.

Estos enlaces de radio fueron diseñados específicamente para cumplir con los últimos estándares internacionales y los requisitos de los organismos de radiodifusión avanzados, cumpliendo especificaciones más estrictas de lo que generalmente se requiere, a un costo asequible.

Se tuvo mucho cuidado en producir una señal modulada de calidad Hi-Fi, con bajo ruido residual y distorsión. La señal de RF también es gratis desde componentes espurios y armónicos a un grado superior al requerido por CCIR, Europa, EE. UU. y la mayoría de los demás estándares nacionales.

A studio link transmitter, studio transmitter link, or STL is a special type of equipment used in broadcasting industry




A studio link transmitter, studio transmitter link, or STL is a special type of equipment used in broadcasting industry

Descripción STL Radio Enlace Transmisor

La señal de RF también está libre de componentes espurios y armónicos a un grado mayor que el requerido por CCIR, Europa, EE. UU. UE y la mayoría otras normas nacionales.

Se ha puesto la máxima atención en producir una señal modulada de calidad de alta fidelidad, con alta relación de señal de ruido y muy baja distorsión.



El transmisor TK-STL-TX y su receptor TK-STL-RX son la base de un enlace sintetizado (STL) de alta calidad, que se utiliza para transportar la señal desde el estudio al transmisor de radio o para repetidores con modulación FM o AM .



Permiten la recepción de señal mono o estéreo y su retransmisión sin utilizar ningún codificador estéreo adicional en el extremo receptor: en ambos casos, la señal de salida LF del receptor se puede conectar directamente a la entrada MPX del transmisor o al relé FM local.



El STL está construido para varias bandas de frecuencia en el rango SHF.

Estos enlaces de radio fueron diseñados para cumplir con los estándares internacionales modernos y los requisitos de los organismos de radiodifusión existentes, cumpliendo con especificaciones estrictas a un costo asequible.



Como están controlados digitalmente, se pueden programar en la estación de radio desde el panel frontal o de forma remota.

La pantalla alfanumérica le permite medir, ajustar y monitorear los niveles de modulación, potencia y parámetros operativos.

Toda esta información está disponible externamente a través del RS232.



Los niveles de entrada y salida de audio de baja frecuencia son ajustables con precisión en un amplio rango por medio de atenuadores variables.

El transmisor tiene una entrada auxiliar para codificadores RDS y SCA.

Una salida de monitor de modulación permite que otros transmisores o STL se alimenten con la misma señal MPX de alta calidad procesada internamente. Además, el sistema es compatible con codificadores / decodificadores digitales externos y proporciona señales RDS y SCA sin atenuación.



Una fuente de alimentación conmutada universal permite la operación en el rango extendido de 95-250 VCA sin intervención y también se proporciona una entrada de batería de respaldo de 24V.

STL Studio Transmitter Link Highlights

  • Sintetizado de 48 a 900 MHz y de 1.2 a 2.7 GHz (modelos / 2G). Las frecuencias transmitidas y recibidas se pueden configurar fácilmente mediante la pantalla del panel frontal. Cambiar la frecuencia es muy simple y fácil gracias a la síntesis de frecuencia con pasos de 10 kHz y a la calibración simplificada del filtro de entrada.
  • Es posible variar el nivel de salida de la señal demodulada de –12dBu a + 12dBu con pasos de 0.1 dB y una precisión de 0.03 dB; El nivel de la señal recibida se puede medir en una escala de dBm (como en un analizador de espectro) en el que se puede establecer el umbral de intervención del silenciador.
  • Excelente separación estéreo. Un pre-corrector de amplitud y retardo de grupo incorporado garantiza una distorsión lineal muy baja y una gran separación estéreo en toda la banda de 15 kHz.
  • Apto para audio digital. La sobremodulación subsónica y la distorsión de fase de baja frecuencia se controlan mediante un circuito de retroalimentación para exaltar la calidad de audio de los últimos sistemas digitales.
  • Ruido bajo. La excelente relación señal / ruido, ya sea en mono o en estéreo, asegura el uso perfecto de este STL en redes de múltiples saltos sin disminuir la calidad del audio.
  • Alta sensibilidad. Usando amplificadores de ruido ultra bajo, filtros selectivos y con un potente circuito de demodulación, la sensibilidad de los receptores obtenidos es muy alta, lo que permite distancias de enlace más largas con una inversión de antena reducida.
  • La gran inmunidad a RF permite operar en la mayoría de los entornos de RF hostiles.
  • Alto rechazo del canal adyacente, obtenido gracias al excelente blindaje mecánico y la precisión del filtrado de RF.
  • Estabilidad de alta frecuencia con la referencia de cristal compensado por temperatura interna.
  • Los menús simples y claros en una pantalla gráfica LCD permiten controlar todas las funciones principales del receptor y medir con precisión los parámetros principales como la desviación de frecuencia, la desviación del tono piloto MPX, el nivel de señal recibida y el nivel de silenciamiento. Medición completa: el diagnóstico completo y la medición de todos los parámetros principales están disponibles mediante la pantalla LCD del panel frontal. El control remoto completo está disponible como una opción. • Se suministra con una batería para garantizar un funcionamiento continuo incluso en ausencia de suministro de energía y se proporciona una salida de alarmas para el control remoto. La opción de fuente de alimentación VDC está disponible para operaciones con baterías o paneles solares • Cumple o excede todos los requisitos de la FCC y CCIR.
  • Se han empleado componentes de las mejores marcas y las tecnologías más nuevas y probadas para garantizar el funcionamiento continuo del receptor, una alta selectividad e inmunidad a las señales adyacentes y una mayor calidad de audio.
  • El exclusivo sistema de extracción de módulos para un fácil mantenimiento y / o inspección interna sin quitar paneles, completa una unidad adecuada para todos los requisitos.



CARACTERÍSTICAS TÉCNICAS STL Radio Enlace Transmisor

PARAMETERVALUE
Frequency Range 1.4~2.5 GHz -10MHz sub-band
Type of Modulation FM Class F3
VCO Tuning 25 MHz
Frequency Stability +/- 2,5ppm (Bettr 0n request)
Synthesizer Step 25KHz
Power Output 5 Watts
Spurious Emission < -80 dB or better
Harmonic Emission < -65 dB (-80 dB on request)
Stereo Separation > 55 dB @ 1 KHz
Distorsion < 0.2% (TYP 00.8 %) @ 1KHz)
Base Band 30 Hz - 60 KHz within 0.15 dB
Unweighted S/N Ratio > 74 dB rms at 30 Hz ~ 20 KHz
Enphasis 50 or 75 us selectable
RF Connectors N-F 50 ohm
Input Base Band Imp. 2 Kohm
Input Mono Impedence 600 Ohm
Cooling Forced air
OP. Temperature Range 0 ÷ +45°C
Maximum Umidity 90%
AC Supply 100 ÷ 240 Volt; 47 ÷ 63 Hz
Dimension 1 Units Rack 19†44 cm Depth
Weight 6.5 Kg



CARACTERÍSTICAS TÉCNICAS STL Radio Enlace Receptor

PARAMETERVALUE
Frequency Ranges 170~490 MHz - 10MHz sub-band
Type of Modulation FM Class F3
VCO Tuning 25 MHz
Frequency Stability ± 2.5 ppm (Better on request)
Synthesizer Step 25KHz
Image Rejection 60dB Typ.
RN Noise Figure 6dB or lower
Stereo Separation > 45 dB @ 1 KHx
Distorsion < 0.5% (TYP 0.2 % @ 1KHz)
Base Band 30 Hz - 60 KHz within 0.08 dB
S/N Ratio > 72 dB with 0.2 mV input (Typ 78 dB)
Deenphasis 50 or 75 μS int. selectable
RF Connectors N-F 50 ohm
B. Band-IF Conn. BNC-F
Base-Band Imp. < 30 ohm
Cooling Forced air
P. Temp. Range 0 ÷ +45°C
Maximum Umidity 90%
AC Supply 100 ÷ 240 Volt; 47 ÷ 63 Hz
Dimension 1 Units Rack 19” 44 cm Depth
Weight 5.8 Kg
