Transmisor STL-T5-5-B banda 1.4-2.5GHz

1.691,00 € Sin impuestos 1.780,00 €
-5%
Size chart
Women's clothing size
SizeXSSML
Euro 32/34 36 38 40
USA 0/2 4 6 8
Bust(in) 31-32 33 34 36
Bust(cm) 80.5-82.5 84.5 87 92
Waist(in) 24-25 26 27 29
Waist(cm) 62.5-64.5 66.5 69 74
Hips(in) 34-35 36 37 39
Hips(cm) 87.5-89.5 91.5 94 99
How To Measure Your Bust

With your arms relaxed at your sides, measure around the fullest part of your chest.

How To Measure Your Waist

Measure around the narrowest part of your natural waist, generally around the belly button. To ensure a comfortable fit, keep one finger between the measuring tape and your body.

Referencia:
TK-STL-T5-5-B
Marca:
Descripción

STL-T5-5-B
STL Radio Enlace Transmisor Microonda
B 1.4-2.5GHz-5W-TEKO

Nuestro STL Radio Enlace Transmisor transporta el audio con el Sonido de mayor calidad en el mercado a kilometros de distancia-B 1.4-2.5GHz-5W-Entrega Inmediata

A studio link transmitter, studio transmitter link, or STL is a special type of equipment used in broadcasting industry.

DESCRIPCIÓN GENERAL

Este transmisor y su receptor complementario son el núcleo de un enlace de estudio a transmisor sintetizado de alta calidad (stl), para ser utilizado para repetidores de transmisión en conjunto con cualquier transmisor estándar de FM o AM. Son una evolución de lo anterior serie stl establecida cuyo circuito principal todavía se usa ampliamente aquí con un nuevo controlador, interfaz de usuario y software y más osciladores avanzados en una carcasa compatible de 2u 19 ". Permiten recepción de señal mono o estéreo y su retransmisión sin utilizando cualquier codificador estéreo adicional en el extremo receptor: en ambos casos la señal de salida de LF del receptor debe enviarse al estéreo entrada (lineal o no enfatizada) de la retransmisión FM local transmisor.

El stl está construido para varias ranuras de frecuencia diferentes desde VHF hasta La gama SHF. Se construyen dos modelos principales: uno para 200 ÷ 960 MHz y el otro para el rango 1300 ÷ 2500 MHz. Mientras que el gabinete exterior, el controles, el circuito básico y las actuaciones son las mismas, algunos los componentes internos varían o se ajustan específicamente según sea necesario para cubre esta amplia banda de frecuencia. Por lo general, estos componentes son los locales oscilador, el amplificador de potencia y los filtros de entrada / salida las ranuras de frecuencia ajustadas de fábrica son de 10 a 50 MHz de ancho y deben ser especificado en el pedido. En el subrango preestablecido, la frecuencia y La potencia del transmisor se puede cambiar libremente en el campo. los el receptor puede requerir algunos ajustes más para una frecuencia más amplia desplazamiento: de hecho, la adopción de filtros de entrada estrechos y de baja pérdida permitido lograr el mejor rechazo posible de interferir señales en la banda a expensas de cierta agilidad de frecuencia. Entonces se pueden usar casi 8-10MHz sin retoques pero con una variación más amplia hasta 50-60MHz requerirá volver a sintonizar el filtro de entrada.

Siendo los aparatos completamente controlados digitalmente, son ampliamente en campo programable por panel frontal o remotamente en cada el respeto. La pantalla alfanumérica permite una medición fácil y precisa, ajuste y monitoreo continuo de niveles de modulación, potencia, operación y parámetros internos. Toda esta información es disponible externamente en el mismo puerto de E / S RS232 que se puede usar para Controlar remotamente el transmisor. Además de la E / S en serie, algunos las señales y los controles están disponibles en una toma de E / S paralela para facilitar Interfaz con otros controladores analógicos o sistemas de supervisión. UNA La potente administración de contraseñas de 3 niveles permite un alto grado de seguridad y privacidad según sea necesario en diferentes situaciones.

Los niveles de entrada y salida de LF son ajustables con precisión en un amplio rango, por medio de atenuadores variables de 0.5dB. los el transmisor también tiene una entrada auxiliar, diseñada específicamente para RDS y codificadores SCA. Una salida de monitor de modulación permite controlar otros transmisores o STL con la misma alta calidad procesada internamente señal mpx Además, el sistema está optimizado para ser compatible con codificador / decodificador digital externo y para proporcionar RDS y Señales SCA, casi sin atenuación.

Las placas opcionales de codificador / decodificador estéreo de alta calidad pueden ser de fábrica instalado en el transmisor / receptor o reacondicionado en campo con habilidad técnica mínima requerida. El poderoso software interno y Las funciones de monitoreo reconocen su presencia y permiten funciones Una fuente de alimentación conmutada universal permite la operación en El rango extendido de CA de 95-250 V sin intervención y un respaldo de 24 V También se proporciona entrada de batería.



CARACTERÍSTICAS TÉCNICAS STL RADIO ENLACE RECEPTOR

Al igual que el transmisor, el panel frontal del receptor acomoda el Perilla de control única, la pantalla, cuatro leds para estado inmediato control y un conector de salida única para monitoreo de IF.

Aquí la operación regular también está señalizada por leds verdes: "PLL Lock" y "campo". Este último es biestable y se ilumina en amarillo cuando RF el campo es demasiado bajo o ausente. Como en el Transmisor, señales de leds rojos Operación incorrecta. La primera, "Modulación", se activa por baja o ausencia de modulación; el último es el led general "Alarma".

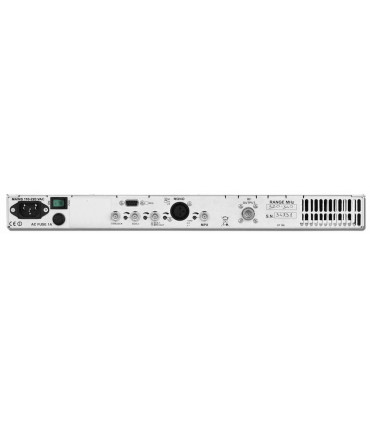

Los conectores de E / S del receptor en el panel posterior son:

  • La fuente de alimentación de salida de tipo IEC320, que incorpora la red interruptor y los fusibles. Un tornillo de tierra adicional para la puesta a tierra del sistema. y un par de tomas de respaldo de batería de 24V. En alternativa los platos principales salida con portafusibles y el interruptor de red pueden estar separados componentes
  • El conector de antena RF, tipo N
  • La salida de señal compuesta principal (Mpx +, Mpx-) en dos tipos BNC conectores en antifase, lo que permite el accionamiento directo de dos transmisores o uno en modo equilibrado.
  • Un monitor LF protegido, conector tipo BNC que puede estar internamente conectado como una señal compuesta adicional o de banda ancha o mono salida.
  • La señal mono filtrada / desacentuada en un tipo XLR macho equilibrado conector
  • Los zócalos de salida de canales de audio L y R en tipo XLR balanceado conectores (solo con opción de decodificador estéreo interno).
  • Un puerto serie RS232 Dsub9 hembra de control remoto, cableado invertido.
  • Un puerto de control paralelo, tipo Dsub9 macho



CARACTERÍSTICAS TÉCNICAS STL RADIO ENLACE TRANSMISOR Y RECEPTOR

PARAMETERVALUE
Factory preset frequency ranges 215÷245Mhz 240÷270Mhz
300÷340 Mhz 340÷380 Mhz
400÷440 Mhz 430÷470 Mhz
810÷850 Mhz 850÷890 Mhz
890÷930 Mhz 930÷960 Mhz
1350÷1375 Mhz 1370÷1390 Mhz
1429÷1433Mhz 1510÷1530Mhz
1660÷1670Mhz 2367.5÷2372.5Mhz
2440÷2.450Mhz 2468.1÷2483.3Mhz
Modulation FM, 75 kHz peak dev.
180kF3E mono
256kF3E stereo
Synthesis step 10kHz (215÷960 Mhz)
25kHz (1.3÷2.5Ghz)
Composite Mpx output response 15 Hz ÷ 67 kHz +0.1/-0.5dB
<-6 dB @ 100 kHz
<-20 dB @ 125 kHz
Monitor output wide-band response 15 Hz ÷ 100 kHz +0.1/-1.5dB
-3 dB typ. @ 125 kHz
-6 dB typ. @ 160 kHz
Mono/stereo decoded response 30 Hz ÷ 15 kHz ±0.2dB
S/N ratio (30÷20000Hz rms) >75 dB, 80 typ. mono
>72 dB, 76 typ. stereo
Modulation distortion(100%dev.)
@1kHz/ mono ≤0.1% 0.03% typ.
stereo,1ch ≤0.30% 0.20%typ.
@ 30÷7500 Hz mono ≤0.25% 0.12%typ.
stereo,1ch ≤0.30% 0.20%typ.
Stereo crosstalk(typical) >50dB(400÷10000Hz)
>40 dB (100÷15000 Hz)
I/Olines Alarm, RF/LFdisable, Low RF field
remote control/lock
RS232 for monitoring and control
Mains requirements 110 - 240 V~ 50/60 Hz
24 V=
Operating temperature range 0÷35° C recomm.
-10÷45 °C max



RADIO LINK RECEIVER TECHNICAL FEATURES
